Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

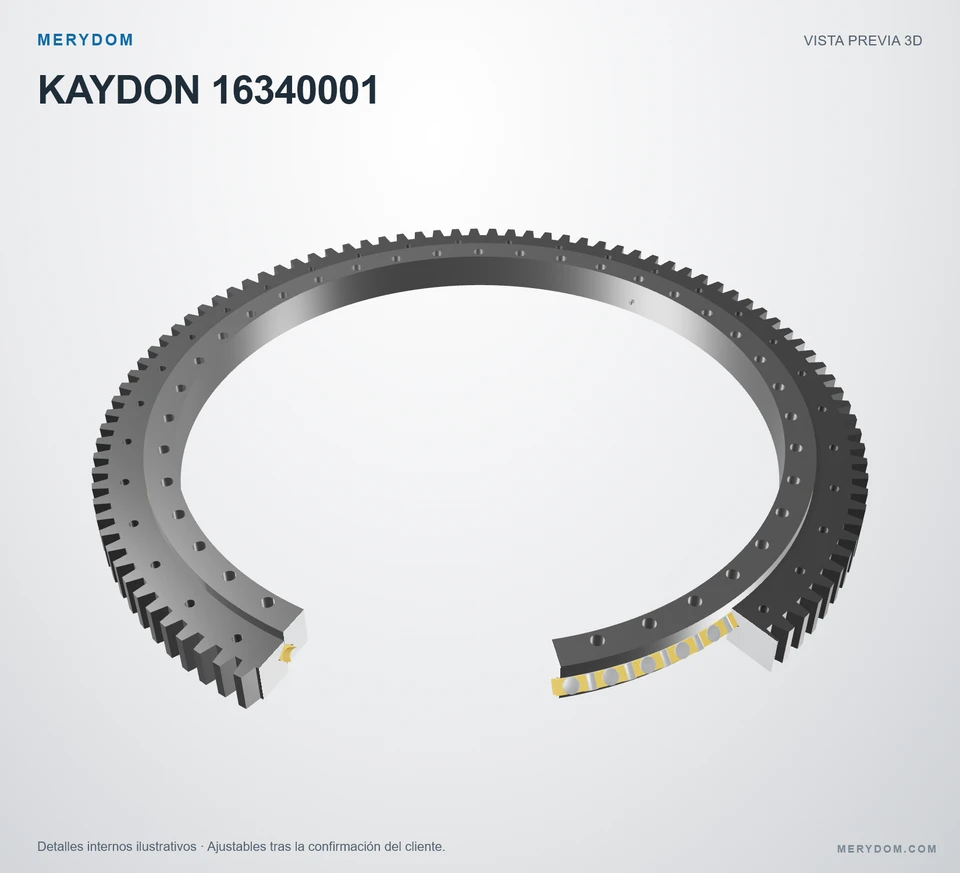

Rodamiento de giro de sustitución para Kaydon 16340001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16340001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16340001. Serie: Xr. Estructura del rodamiento: Rodillos cruzados. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16340001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16340001.
- Overall OD (Do)
- 33.627 in
- Overall ID (di)
- 26.535 in
- Altura total
- 2.205 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 36 / 40 exterior / interior
- Diseño del rodamiento
- Rodillos cruzados
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

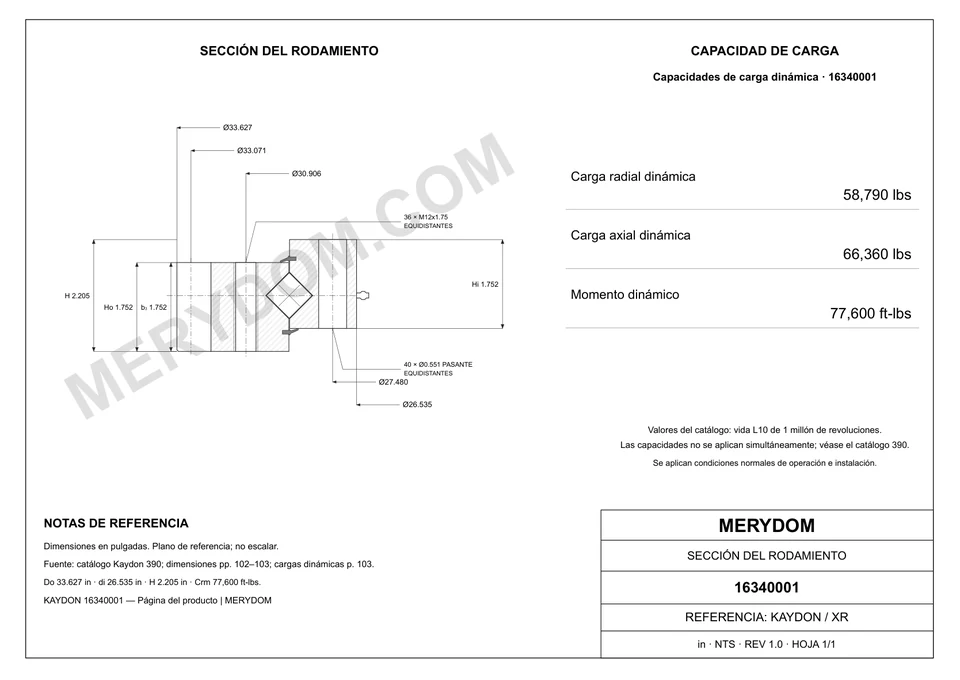

Dimensiones
- Diámetro exterior total (Do)
- 33.627 inaproximadamente 854,13 mm
- Diámetro interior total (di)
- 26.535 inaproximadamente 673,99 mm
- Altura total (H)
- 2.205 inaproximadamente 56,01 mm
- Peso del conjunto (G)
- 140 lbaproximadamente 63,503 kg
- Altura del anillo interior (Hi)
- 1.752 inaproximadamente 44,5 mm
- Altura del anillo exterior (Ho)
- 1.752 inaproximadamente 44,5 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 30.906 inaproximadamente 785,01 mm
- Círculo de pernos del anillo interior (Li)
- 27.480 inaproximadamente 698 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 33.071 inaproximadamente 840 mm
- Número de dientes (z2)
- 105
- Catalogue gear face width (b2)
- 1.752 inaproximadamente 44,5 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16340001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16340001 |
| Certificado intercambiable con | Kaydon 16340001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Xr Serie |
| Modelo de referencia | 16340001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos cruzados |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 33.627 inaproximadamente 854,13 mm |
| Diámetro interior total (di) | 26.535 inaproximadamente 673,99 mm |
| Altura total (H) | 2.205 inaproximadamente 56,01 mm |
| Altura del anillo interior (Hi) | 1.752 inaproximadamente 44,5 mm |
| Altura del anillo exterior (Ho) | 1.752 inaproximadamente 44,5 mm |
| Círculo de pernos del anillo exterior (Lo) | 30.906 inaproximadamente 785,01 mm |
| Círculo de pernos del anillo interior (Li) | 27.480 inaproximadamente 698 mm |
| Diámetro primitivo del engranaje (D2) | 33.071 inaproximadamente 840 mm |
| Peso del conjunto (G) | 140 lbaproximadamente 63,503 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 9130 lbfaproximadamente 40,61 kN |
| Capacidad de carga radial dinámica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 58790.0000000000 lbfaproximadamente 261,51 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 66360.0000000000 lbfaproximadamente 295,18 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 77600.0000000000 ft·lbfaproximadamente 105,21 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 36 orificios · M12x1.75 |
| Orificios de pernos del anillo interior (ni) | 40 orificios · 0.551 |
| Engranaje | |
| Sistema de paso | MODULE |
| Source module (m) | Módulo 8 (origen (8)) |
| Número de dientes (z2) | 105 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16340001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
