Drehverbindung als Ersatz für Kaydon 16340001

Name: MERYDOM Replacement for Kaydon 16340001 Slewing Bearing
Brand: MERYDOM
SKU: 16340001

Zurück zum Ersatzkatalog

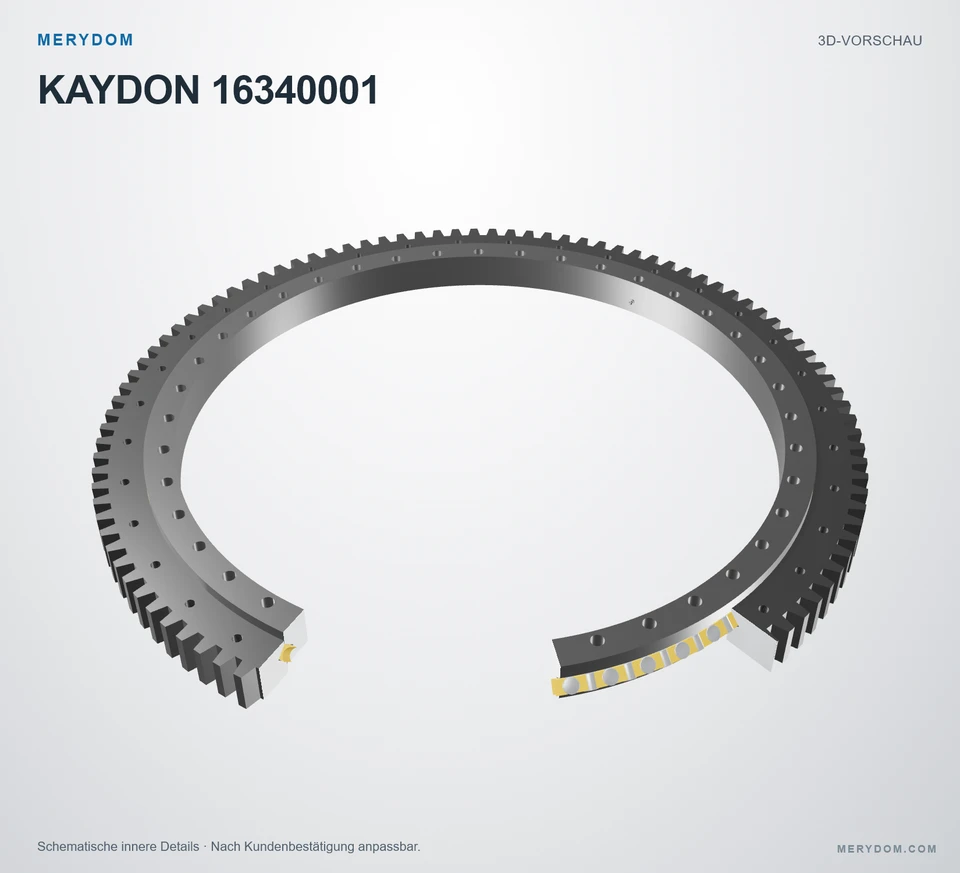

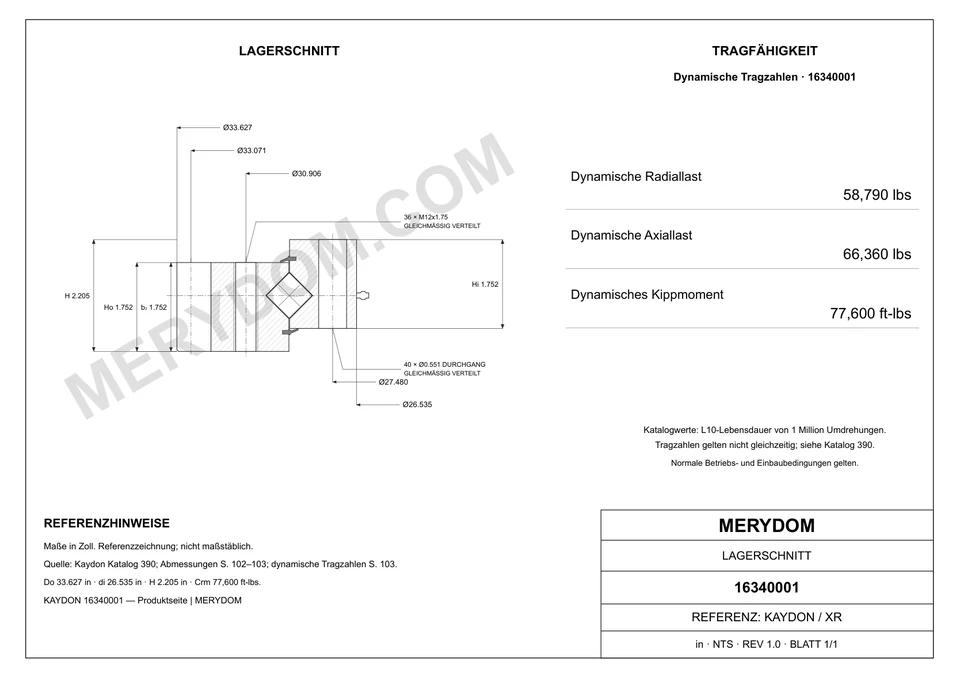

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16340001. — KAYDON 16340001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16340001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16340001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 33.627 in
Overall ID (di): 26.535 in
Gesamthöhe: 2.205 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / 40 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 33.627 inca. 854,13 mm
Gesamt-Innendurchmesser (di): 26.535 inca. 673,99 mm
Gesamthöhe (H): 2.205 inca. 56,01 mm
Gesamtgewicht (G): 140 lbca. 63,503 kg
Innenringhöhe (Hi): 1.752 inca. 44,5 mm
Außenringhöhe (Ho): 1.752 inca. 44,5 mm

Befestigung

Lochkreis Außenring (Lo): 30.906 inca. 785,01 mm
Lochkreis Innenring (Li): 27.480 inca. 698 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 33.071 inca. 840 mm
Zähnezahl (z2): 105
Catalogue gear face width (b2): 1.752 inca. 44,5 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16340001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16340001
Zertifiziert austauschbar mit	Kaydon 16340001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16340001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	33.627 inca. 854,13 mm
Gesamt-Innendurchmesser (di)	26.535 inca. 673,99 mm
Gesamthöhe (H)	2.205 inca. 56,01 mm
Innenringhöhe (Hi)	1.752 inca. 44,5 mm
Außenringhöhe (Ho)	1.752 inca. 44,5 mm
Lochkreis Außenring (Lo)	30.906 inca. 785,01 mm
Lochkreis Innenring (Li)	27.480 inca. 698 mm
Teilkreisdurchmesser der Verzahnung (D2)	33.071 inca. 840 mm
Gesamtgewicht (G)	140 lbca. 63,503 kg
Tragzahlen
Maximale Zahnkraft (Fz)	9130 lbfca. 40,61 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	58790.0000000000 lbfca. 261,51 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	66360.0000000000 lbfca. 295,18 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	77600.0000000000 ft·lbfca. 105,21 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · M12x1.75
Schraubenbohrungen Innenring (ni)	40 Bohrungen · 0.551
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 8 (Quelle (8))
Zähnezahl (z2)	105

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16340001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16321001	Unverzahnt	896.925 × 676.275 × 75.006 mm	Details ansehen →
16329001	Innenverzahnt	914.4 × 613.664 × 98.552 mm	Details ansehen →
16341001	Außenverzahnt	922.858 × 622.3 × 119.126 mm	Details ansehen →
16320001	Unverzahnt	694.995 × 476.987 × 76.987 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
