Аналог ОПУ для Kaydon 16340001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16340001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16340001. Серия: Xr. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

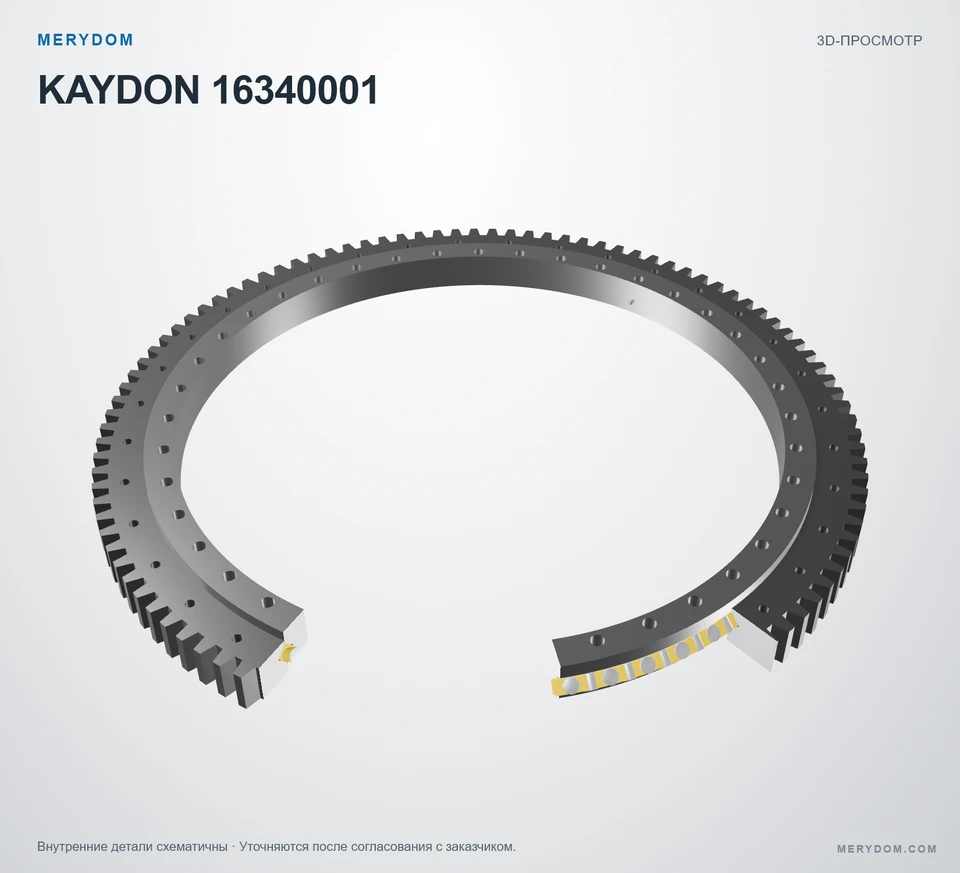

16340001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16340001.
- Overall OD (Do)
- 33.627 in
- Overall ID (di)
- 26.535 in
- Общая высота
- 2.205 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 36 / 40 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.

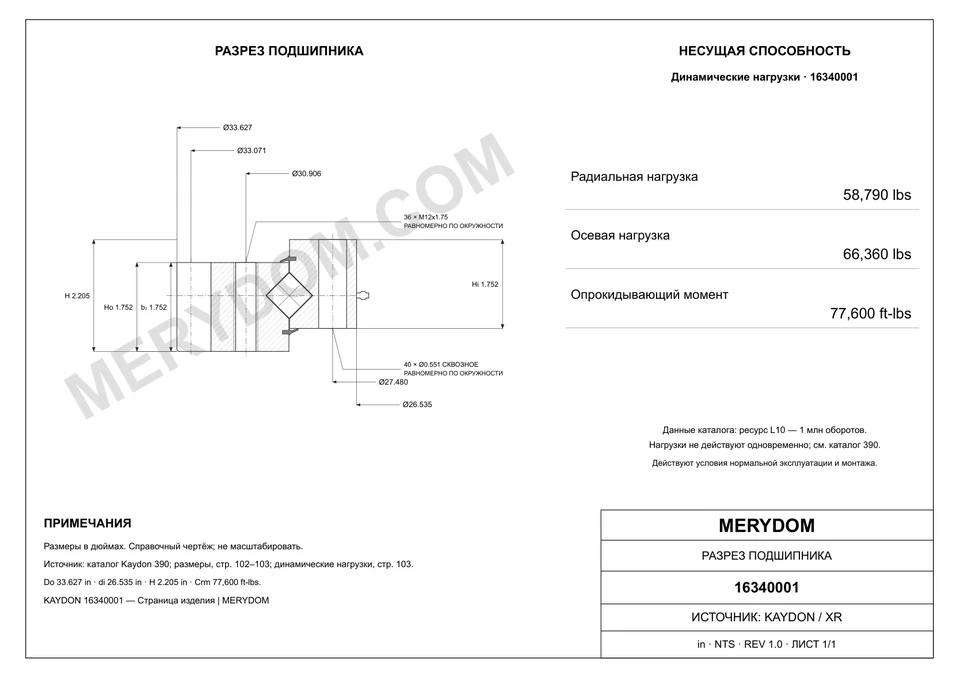

Размеры
- Общий наружный диаметр (Do)
- 33.627 inпримерно 854,13 mm
- Общий внутренний диаметр (di)
- 26.535 inпримерно 673,99 mm
- Общая высота (H)
- 2.205 inпримерно 56,01 mm
- Масса в сборе (G)
- 140 lbпримерно 63,503 kg
- Высота внутреннего кольца (Hi)
- 1.752 inпримерно 44,5 mm
- Высота наружного кольца (Ho)
- 1.752 inпримерно 44,5 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 30.906 inпримерно 785,01 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 27.480 inпримерно 698 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 33.071 inпримерно 840 mm
- Количество зубьев (z2)
- 105
- Catalogue gear face width (b2)
- 1.752 inпримерно 44,5 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16340001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16340001 |
| Сертифицировано для замены | Kaydon 16340001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xr Серия |
| Исходная модель | 16340001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 33.627 inпримерно 854,13 mm |
| Общий внутренний диаметр (di) | 26.535 inпримерно 673,99 mm |
| Общая высота (H) | 2.205 inпримерно 56,01 mm |
| Высота внутреннего кольца (Hi) | 1.752 inпримерно 44,5 mm |
| Высота наружного кольца (Ho) | 1.752 inпримерно 44,5 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 30.906 inпримерно 785,01 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 27.480 inпримерно 698 mm |
| Делительный диаметр зубчатого венца (D2) | 33.071 inпримерно 840 mm |
| Масса в сборе (G) | 140 lbпримерно 63,503 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 9130 lbfпримерно 40,61 kN |
| Динамическая радиальная грузоподъемность · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 58790.0000000000 lbfпримерно 261,51 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 66360.0000000000 lbfпримерно 295,18 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 77600.0000000000 ft·lbfпримерно 105,21 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 36 отверстий · M12x1.75 |
| Отверстия под болты внутреннего кольца (ni) | 40 отверстий · 0.551 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 8 (источник (8)) |
| Число зубьев (z2) | 105 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16340001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
