MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16340001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16340001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16340001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

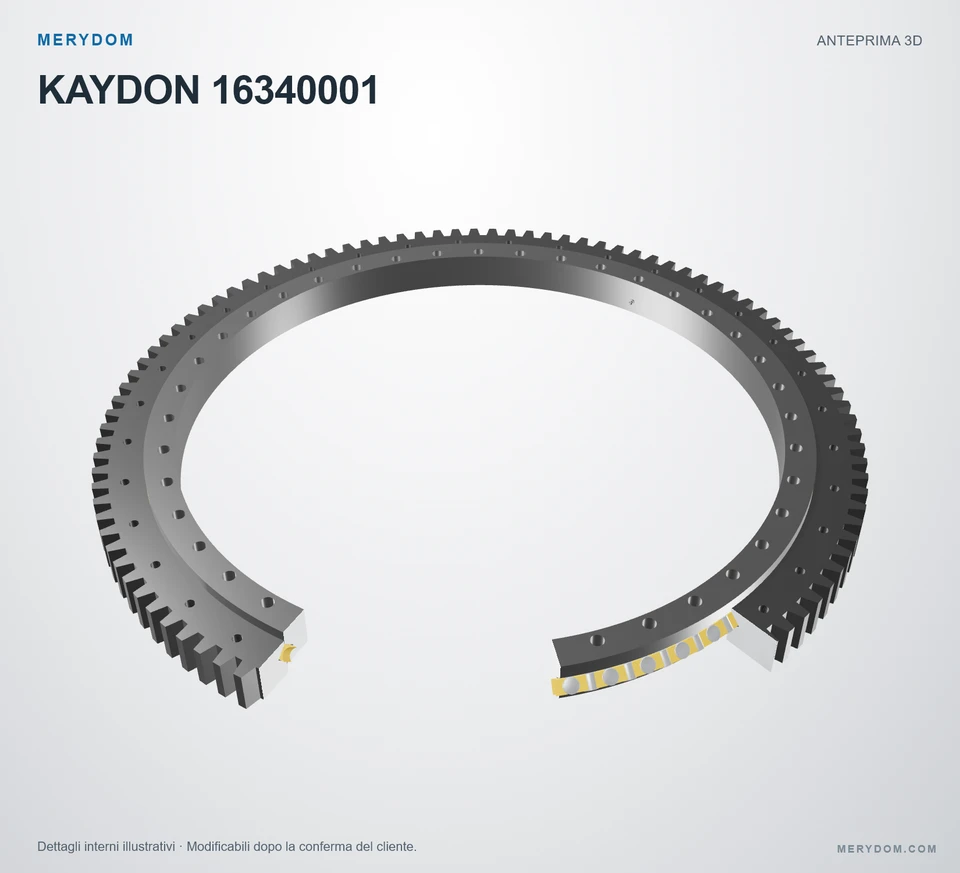

KAYDON 16340001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16340001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16340001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
33.627 in
Overall ID (di)
26.535 in
Altezza totale
2.205 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
36 / 40 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
33.627 incirca 854,13 mm
Diametro interno totale (di)
26.535 incirca 673,99 mm
Altezza totale (H)
2.205 incirca 56,01 mm
Peso del gruppo (G)
140 lbcirca 63,503 kg
Altezza dell’anello interno (Hi)
1.752 incirca 44,5 mm
Altezza dell’anello esterno (Ho)
1.752 incirca 44,5 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
30.906 incirca 785,01 mm
Circonferenza bulloni anello interno (Li)
27.480 incirca 698 mm

Dentatura

Diametro primitivo dentatura (D2)
33.071 incirca 840 mm
Numero di denti (z2)
105
Catalogue gear face width (b2)
1.752 incirca 44,5 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16340001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16340001
Certificato intercambiabile conKaydon 16340001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16340001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)33.627 incirca 854,13 mm
Diametro interno totale (di)26.535 incirca 673,99 mm
Altezza totale (H)2.205 incirca 56,01 mm
Altezza dell’anello interno (Hi)1.752 incirca 44,5 mm
Altezza dell’anello esterno (Ho)1.752 incirca 44,5 mm
Circonferenza bulloni anello esterno (Lo)30.906 incirca 785,01 mm
Circonferenza bulloni anello interno (Li)27.480 incirca 698 mm
Diametro primitivo dentatura (D2)33.071 incirca 840 mm
Peso del gruppo (G)140 lbcirca 63,503 kg
Capacità di carico
Carico massimo sul dente (Fz)9130 lbfcirca 40,61 kN
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings58790.0000000000 lbfcirca 261,51 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings66360.0000000000 lbfcirca 295,18 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings77600.0000000000 ft·lbfcirca 105,21 kN·m
Montaggio
Fori bulloni anello esterno (no)36 fori · M12x1.75
Fori bulloni anello interno (ni)40 fori · 0.551
Dentatura
Sistema di passoMODULE
Source module (m)Modulo 8 (origine (8))
Numero di denti (z2)105
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16340001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
