MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16329001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16329001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16329001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura interna.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

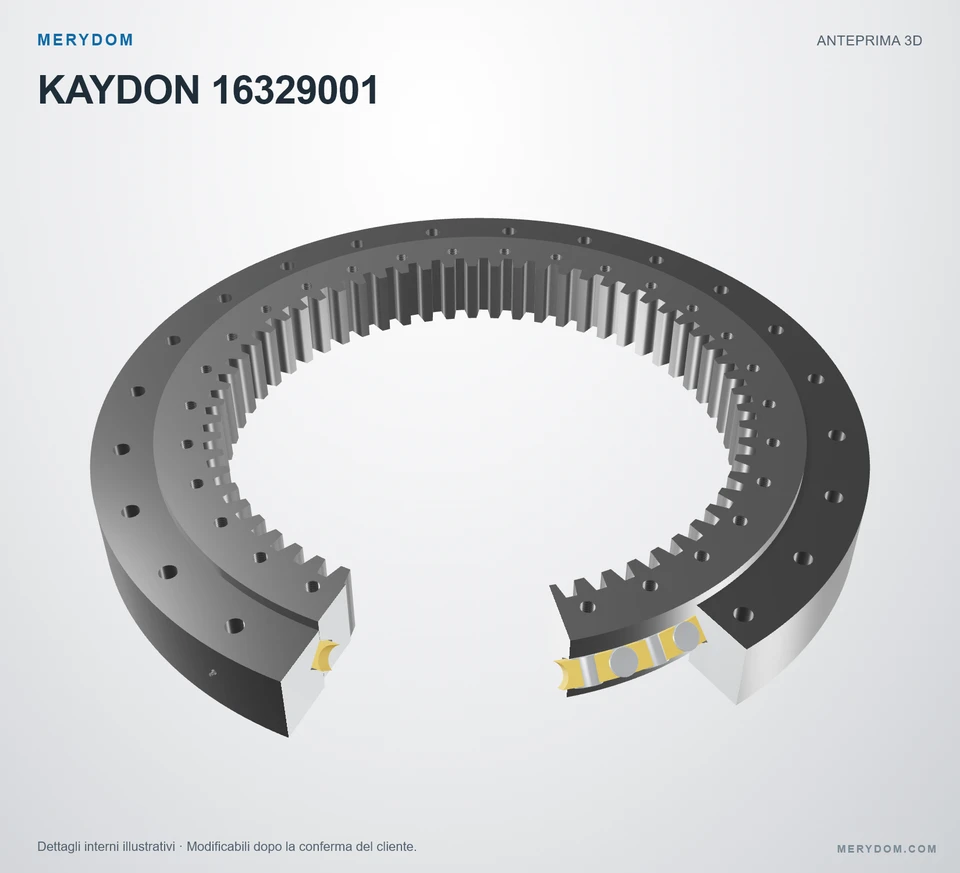

KAYDON 16329001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16329001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16329001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
36.000 in
Overall ID (di)
24.160 in
Altezza totale
3.880 in
Configurazione dentatura
Dentatura interna
Fori di fissaggio
24 / 30 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

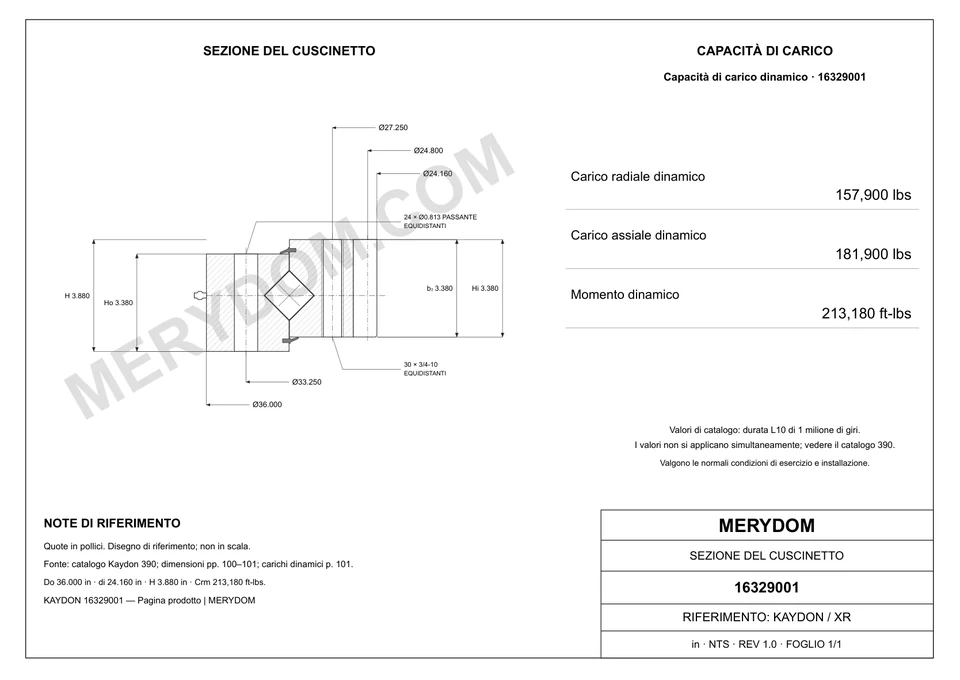

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
36.000 incirca 914 mm
Diametro interno totale (di)
24.160 incirca 613,7 mm
Altezza totale (H)
3.880 incirca 98,6 mm
Peso del gruppo (G)
465 lbcirca 210,92 kg
Altezza dell’anello interno (Hi)
3.380 incirca 85,9 mm
Altezza dell’anello esterno (Ho)
3.380 incirca 85,9 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
33.250 incirca 844,6 mm
Circonferenza bulloni anello interno (Li)
27.250 incirca 692,2 mm

Dentatura

Diametro primitivo dentatura (D2)
24.800 incirca 630 mm
Passo diametrale (Pd)
2,5
Numero di denti (z2)
62
Catalogue gear face width (b2)
3.380 incirca 85,9 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16329001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16329001
Certificato intercambiabile conKaydon 16329001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16329001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaDentatura interna
Dimensioni
Diametro esterno totale (Do)36.000 incirca 914 mm
Diametro interno totale (di)24.160 incirca 613,7 mm
Altezza totale (H)3.880 incirca 98,6 mm
Altezza dell’anello interno (Hi)3.380 incirca 85,9 mm
Altezza dell’anello esterno (Ho)3.380 incirca 85,9 mm
Circonferenza bulloni anello esterno (Lo)33.250 incirca 844,6 mm
Circonferenza bulloni anello interno (Li)27.250 incirca 692,2 mm
Diametro primitivo dentatura (D2)24.800 incirca 630 mm
Peso del gruppo (G)465 lbcirca 210,92 kg
Capacità di carico
Carico massimo sul dente (Fz)27300 lbfcirca 121,44 kN
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings157900.0000000000 lbfcirca 702,37 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings181900.0000000000 lbfcirca 809,13 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings213180.0000000000 ft·lbfcirca 289,03 kN·m
Montaggio
Fori bulloni anello esterno (no)24 fori · 0.813
Fori bulloni anello interno (ni)30 fori · 3/4-10
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)2.5 DP
Modulo equivalente (derived reference only) (m)10.16 mm
Numero di denti (z2)62
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16329001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
