Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM 16341001
Verificado en fábrica por MERYDOM para intercambiar con Kaydon 16341001. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16341001

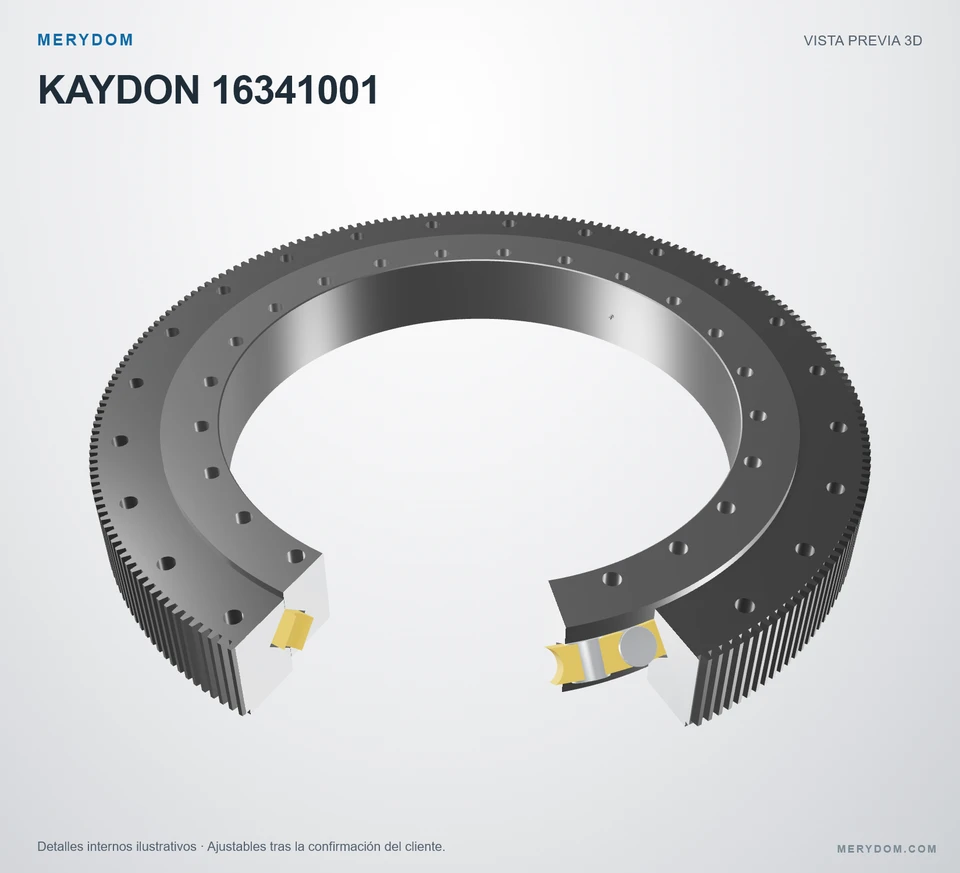

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16341001.
Verificado por MERYDOMVerificación técnica · Rev. 1.0- Overall OD (Do)
- 36.333 in
- Overall ID (di)
- 24.500 in
- Altura total
- 4.690 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 24 / 24 exterior / interior
- Diseño del rodamiento
- Rodillos cruzados
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16341001 |
| Certificado intercambiable con | Kaydon 16341001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-15 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | XR Serie |
| Modelo de referencia | 16341001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Rodillos cruzados |
| Disposición del engranaje | Engranaje externo |

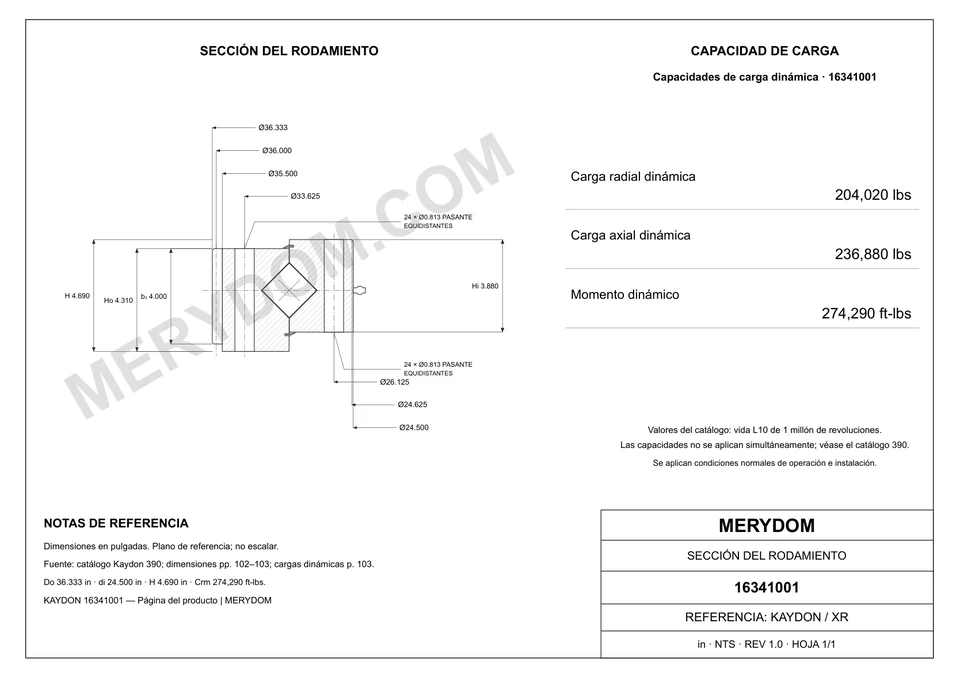

| Dimensiones | |
| Diámetro exterior total (Do) | 36.333 in922.858 mm |
| Diámetro interior total (di) | 24.500 in622.3 mm |
| Altura total (H) | 4.690 in119.126 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 35.500 in901.7 mm |
| Diámetro interior del cuerpo del anillo interior (dr) | 24.625 in625.475 mm |
| Círculo de pernos del anillo exterior (Lo) | 33.625 in854.075 mm |
| Círculo de pernos del anillo interior (Li) | 26.125 in663.575 mm |
| Diámetro primitivo del engranaje (D2) | 36.000 in914.4 mm |
| Assembly weight (G) | 580 lb263.084 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 12700 lbf56,492.415 N |
| Capacidad de carga de momento (Crm) | 274290 in274,290 |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 24 orificios · 0.813 |
| Orificios de pernos del anillo interior (ni) | 24 orificios · 0.813 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral (Pd) | 6.00000000 DP |
| Módulo equivalente (m) | 4.233 mm |
| Número de dientes (z2) | 216 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-15 por Departamento de Ingeniería de MERYDOM.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
