Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
MERYDOM 16380001
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon 16380001. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16380001
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16380001.
- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Toplam yükseklik
- 8.504 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 80 / 80 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16380001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16380001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | TR Seri |
| Referans model | 16380001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |

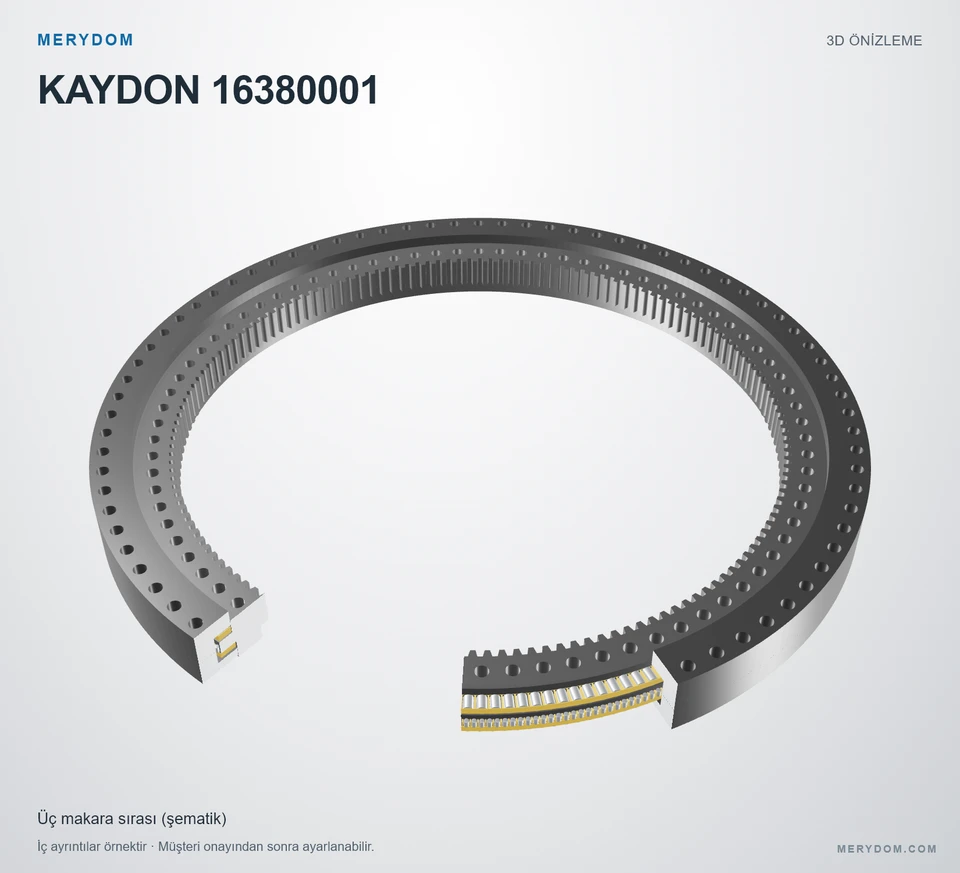

| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |

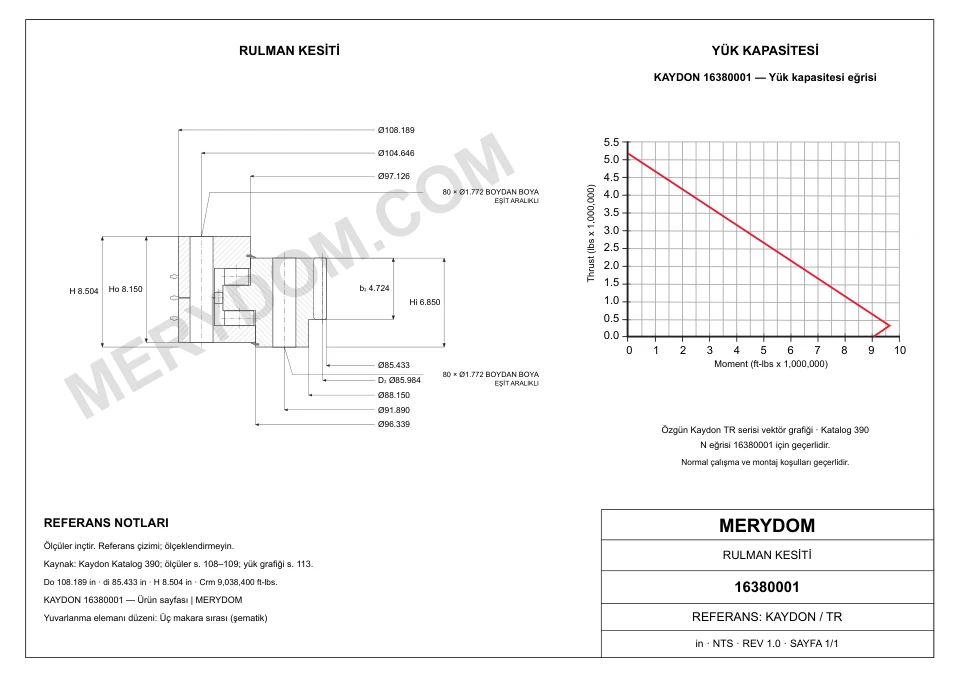

| Boyutlar | |
| Toplam dış çap (Do) | 108.189 in2,748.001 mm |
| Toplam iç çap (di) | 85.433 in2,169.998 mm |
| Toplam yükseklik (H) | 8.504 in216.002 mm |
| Dış bilezik iç çapı (Di) | 97.126 in2,467 mm |
| İç bilezik dış çapı (do) | 96.339 in2,447.011 mm |
| İç bilezik gövde iç çapı (dr) | 88.150 in2,239.01 mm |
| Dış bilezik cıvata dairesi (Lo) | 104.646 in2,658.008 mm |
| İç bilezik cıvata dairesi (Li) | 91.890 in2,334.006 mm |
| Dişli hatve çapı (D2) | 85.984 in2,183.994 mm |
| Montaj ağırlığı (G) | 6000 lb2,721.554 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 57210 lbf254,482.759 N |
| Moment yük kapasitesi (Crm) | 9038400 in9,038,400 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 80 delik · 1.772 |
| İç bilezik cıvata delikleri (ni) | 80 delik · 1.772 |
| Dişli | |
| Hatve sistemi | MODULE |
| Diametral adım (Pd) | DP |
| Eşdeğer modül (m) | 14 mm |
| Diş sayısı (z2) | 156 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

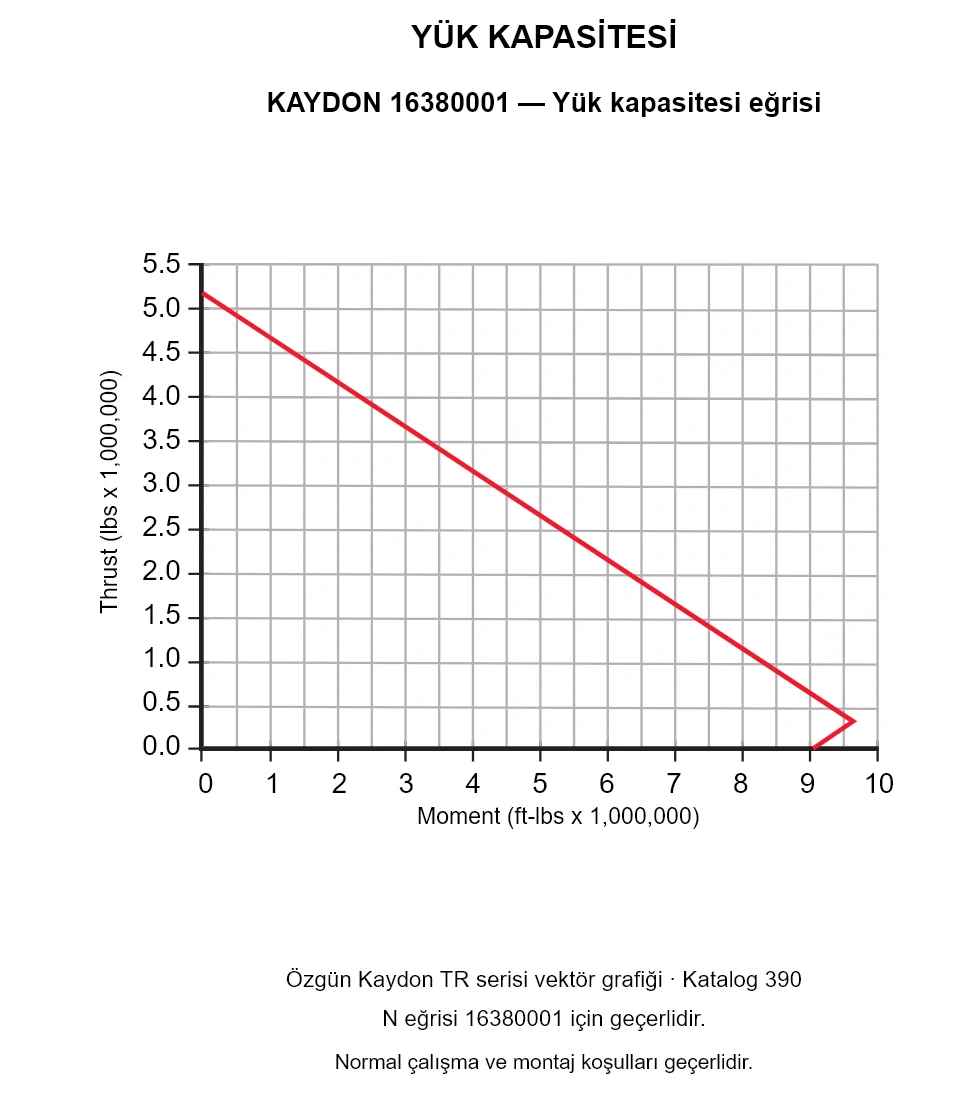

SERİ YÜK KAPASİTESİ
TR Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
