MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16381001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16381001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16381001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

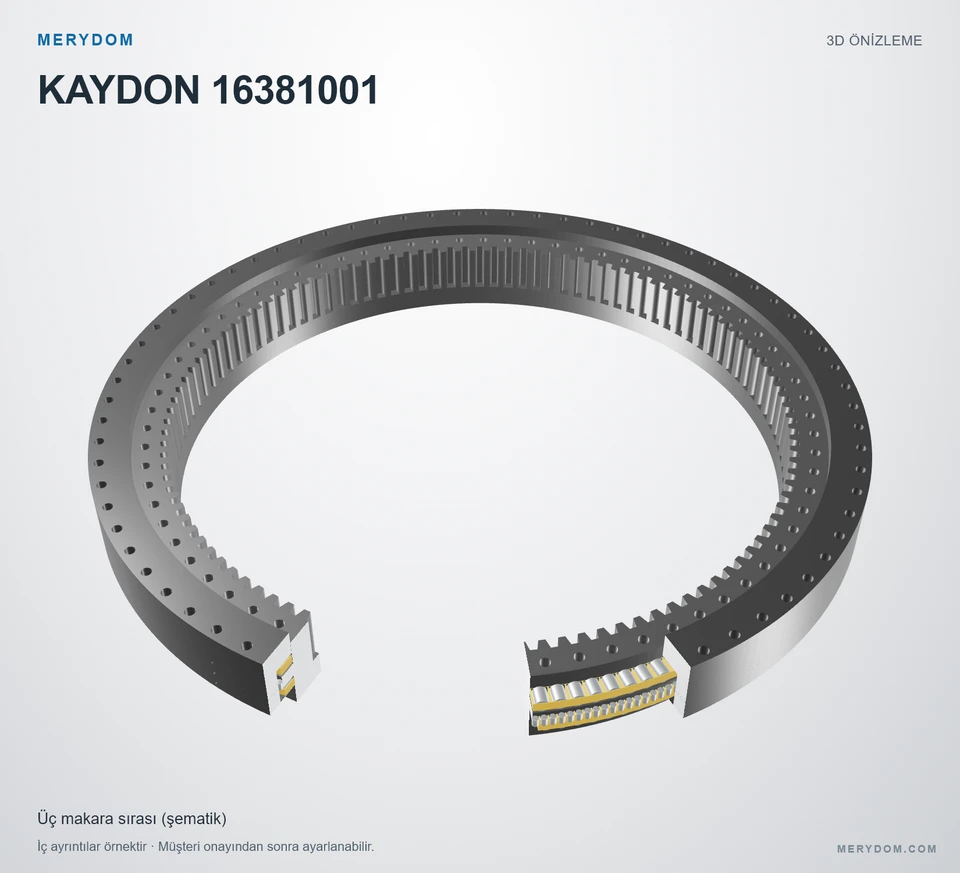

KAYDON 16381001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16381001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16381001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
120.866 in
Overall ID (di)
97.008 in
Toplam yükseklik
13.701 in
Dişli düzeni
İçten dişli
Montaj delikleri
72 / 72 dış / iç
Rulman tasarımı
Üç sıralı makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

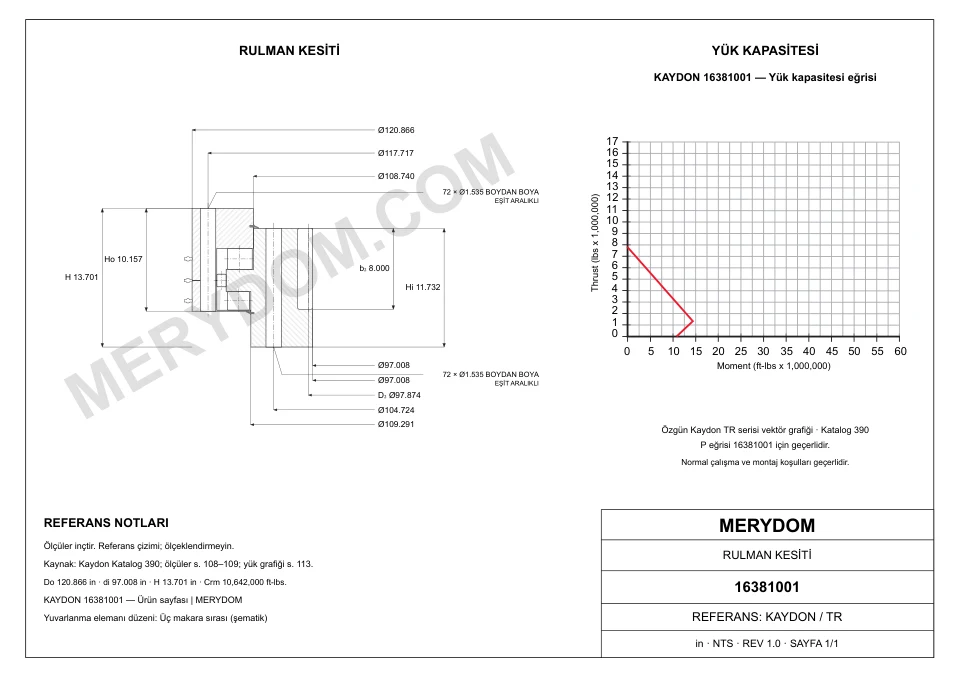

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
120.866 inyaklaşık 3 070 mm
Toplam iç çap (di)
97.008 inyaklaşık 2 464 mm
Dış bilezik iç çapı (Di)
108.740 inyaklaşık 2 762 mm
İç bilezik dış çapı (do)
109.291 inyaklaşık 2 775,99 mm
İç bilezik gövde iç çapı (dr)
97.008 inyaklaşık 2 464 mm
Toplam yükseklik (H)
13.701 inyaklaşık 348,01 mm
Montaj ağırlığı (G)
10820 lbyaklaşık 4 907,869 kg
İç bilezik yüksekliği (Hi)
11.732 inyaklaşık 297,99 mm
Dış bilezik yüksekliği (Ho)
10.157 inyaklaşık 257,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
117.717 inyaklaşık 2 990,01 mm
İç bilezik cıvata dairesi (Li)
104.724 inyaklaşık 2 659,99 mm

Dişli

Dişli hatve çapı (D2)
97.874 inyaklaşık 2 486 mm
Diş sayısı (z2)
113
Catalogue gear face width (b2)
8.000 inyaklaşık 203 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16381001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16381001
Şununla değiştirilebilirliği sertifikalıKaydon 16381001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriTr Seri
Referans model16381001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÜç sıralı makaralı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)120.866 inyaklaşık 3 070 mm
Toplam iç çap (di)97.008 inyaklaşık 2 464 mm
Toplam yükseklik (H)13.701 inyaklaşık 348,01 mm
İç bilezik yüksekliği (Hi)11.732 inyaklaşık 297,99 mm
Dış bilezik yüksekliği (Ho)10.157 inyaklaşık 257,99 mm
Dış bilezik iç çapı (Di)108.740 inyaklaşık 2 762 mm
İç bilezik dış çapı (do)109.291 inyaklaşık 2 775,99 mm
İç bilezik gövde iç çapı (dr)97.008 inyaklaşık 2 464 mm
Dış bilezik cıvata dairesi (Lo)117.717 inyaklaşık 2 990,01 mm
İç bilezik cıvata dairesi (Li)104.724 inyaklaşık 2 659,99 mm
Dişli hatve çapı (D2)97.874 inyaklaşık 2 486 mm
Montaj ağırlığı (G)10820 lbyaklaşık 4 907,869 kg
Yük değerleri
Maksimum diş yükü (Fz)143850 lbfyaklaşık 639,88 kN
Moment yük kapasitesi (Crm)10642000 ft·lbfyaklaşık 14 428,61 kN·m
Montaj
Dış bilezik cıvata delikleri (no)72 delik · 1.535
İç bilezik cıvata delikleri (ni)72 delik · 1.535
Dişli
Hatve sistemiMODULE
Source module (m)Modül 22 (kaynak (22))
Diş sayısı (z2)113
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

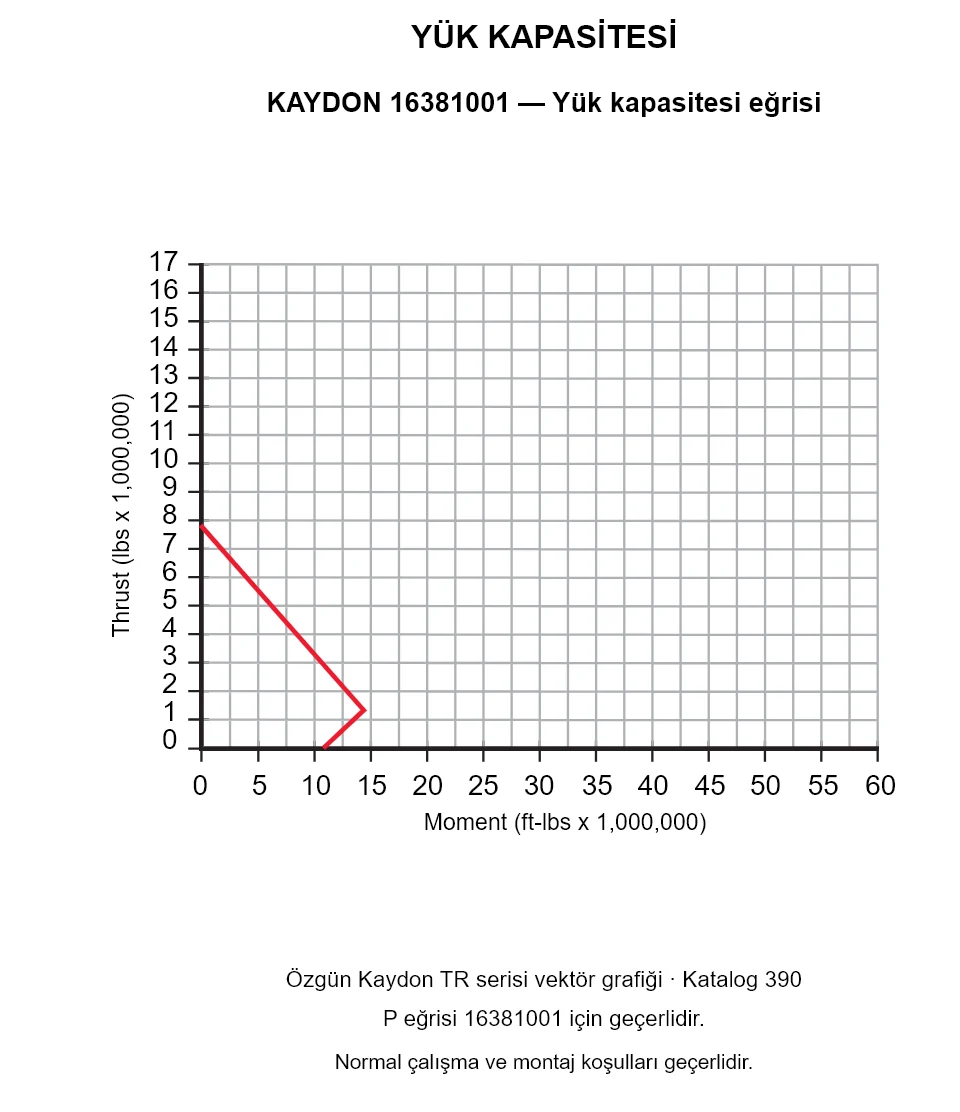

KAYDON 16381001 — Yük kapasitesi eğrisi

KAYDON 16381001 — Yük kapasitesi eğrisi

KAYDON 16381001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16381001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16381001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
