Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
MERYDOM 16381001
Verificato in fabbrica da MERYDOM per l’intercambiabilità con Kaydon 16381001. Il prodotto MERYDOM usa la stessa sigla modello per il riferimento incrociato diretto.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16381001

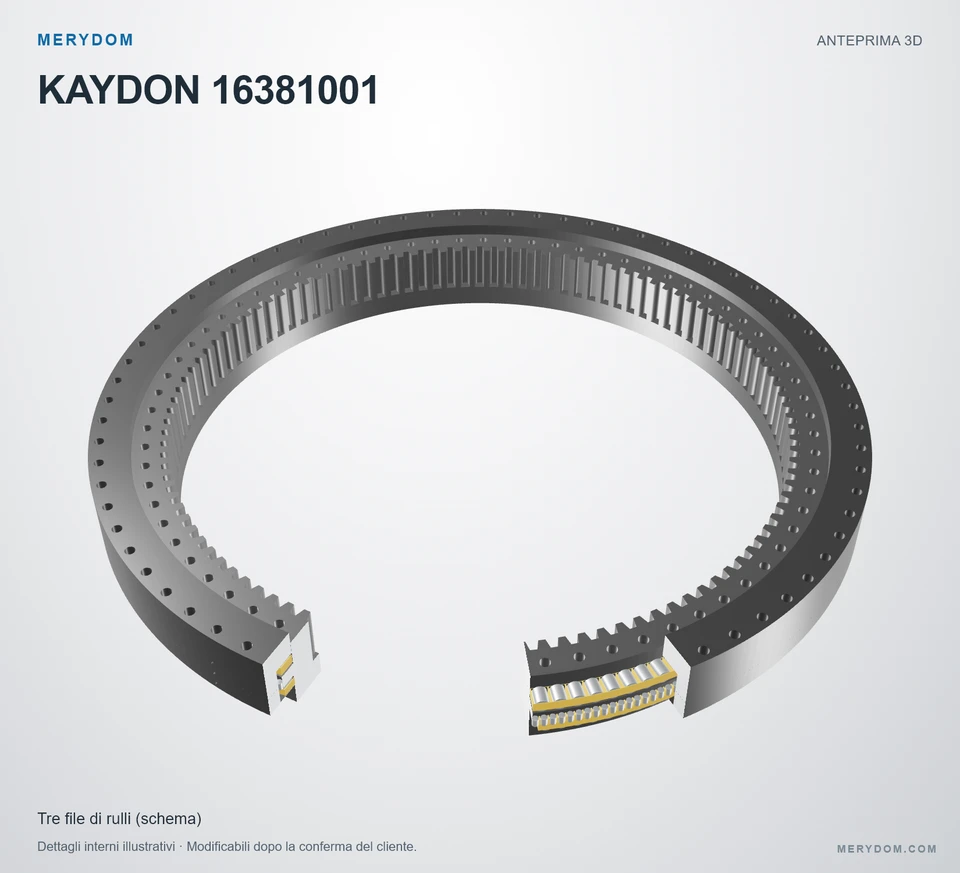

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16381001.
Verificato da MERYDOMVerifica tecnica · Rev. 1.0- Overall OD (Do)
- 120.866 in
- Overall ID (di)
- 97.008 in
- Altezza totale
- 13.701 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 72 / 72 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Rev. 1.0Specifiche del prodotto
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16381001 |
| Certificato intercambiabile con | Kaydon 16381001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Revisione del disegno approvato | 1.0 |
| Verificato da | Reparto tecnico MERYDOM |
| Data di certificazione | 2026-08-15 |
| Materiali | |
| Opzioni materiale anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni materiale distanziatori | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | TR Serie |
| Modello di riferimento | 16381001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |

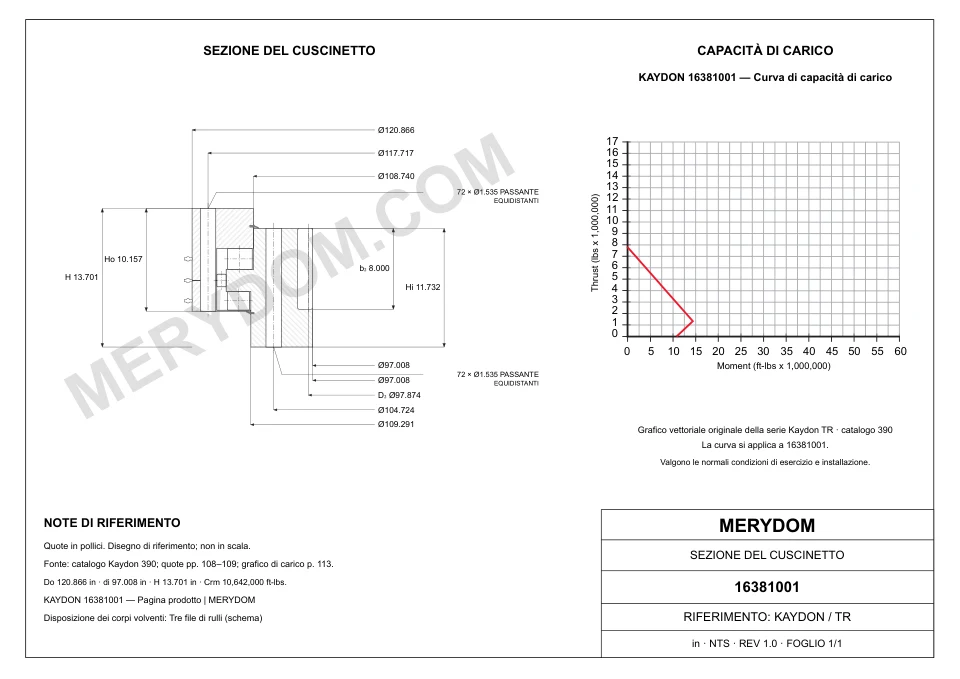

| Dimensioni | |
| Diametro esterno totale (Do) | 120.866 in3,069.996 mm |
| Diametro interno totale (di) | 97.008 in2,464.003 mm |
| Altezza totale (H) | 13.701 in348.005 mm |
| Diametro interno anello esterno (Di) | 108.740 in2,761.996 mm |
| Diametro esterno anello interno (do) | 109.291 in2,775.991 mm |
| Diametro interno corpo anello interno (dr) | 97.008 in2,464.003 mm |
| Circonferenza bulloni anello esterno (Lo) | 117.717 in2,990.012 mm |
| Circonferenza bulloni anello interno (Li) | 104.724 in2,659.99 mm |
| Diametro primitivo dentatura (D2) | 97.874 in2,486 mm |
| Assembly weight (G) | 10820 lb4,907.869 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 143850 lbf639,876.679 N |
| Capacità di carico a momento (Crm) | 10642000 in10,642,000 |
| Montaggio | |
| Fori bulloni anello esterno (no) | 72 fori · 1.535 |
| Fori bulloni anello interno (ni) | 72 fori · 1.535 |
| Dentatura | |
| Sistema di passo | MODULE |
| Passo diametrale (Pd) | DP |
| Modulo equivalente (m) | 22 mm |
| Numero di denti (z2) | 113 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMCertificato il 2026-08-15 da Reparto tecnico MERYDOM.
CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie TR
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Design sostitutivo verificato in fabbrica
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Materiali anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Distanziatori in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Revisione predefinita del disegno approvato: 1.0
- Data di certificazione collegata al record di importazione
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
