MERYDOM 16381001
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с Kaydon 16381001. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

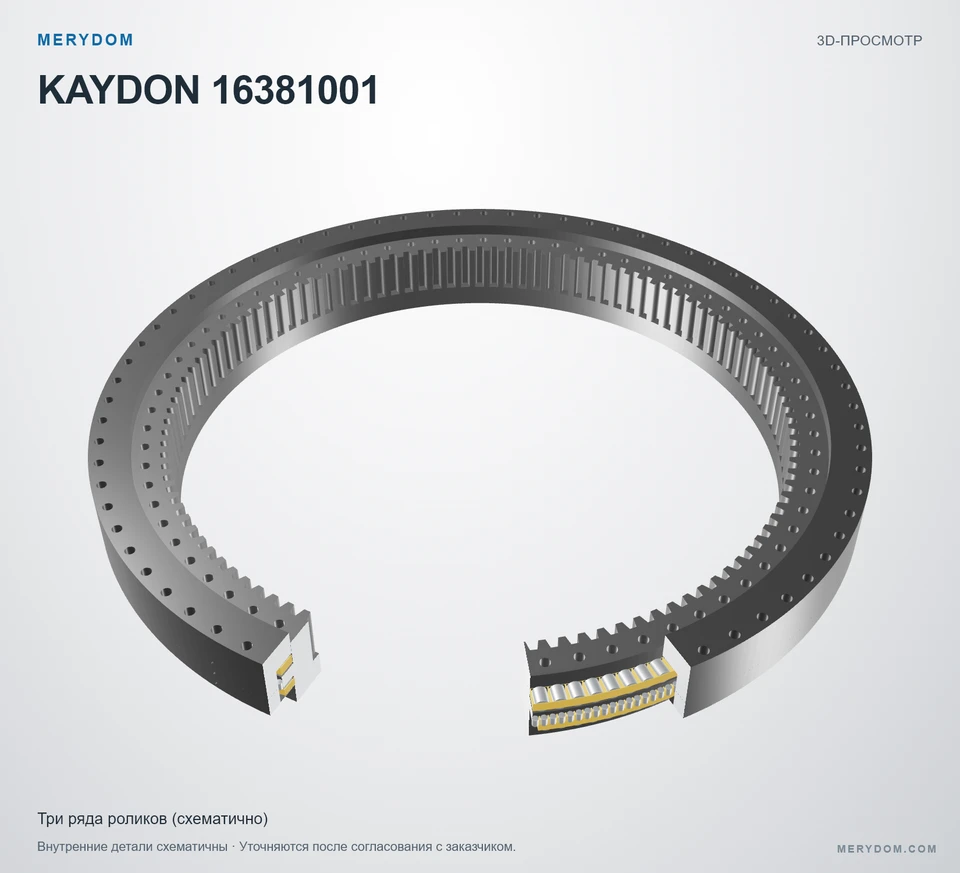

16381001
Проверено MERYDOMИнженерная проверка · Ред. 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16381001.
- Overall OD (Do)
- 120.866 in
- Overall ID (di)
- 97.008 in
- Общая высота
- 13.701 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 72 / 72 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

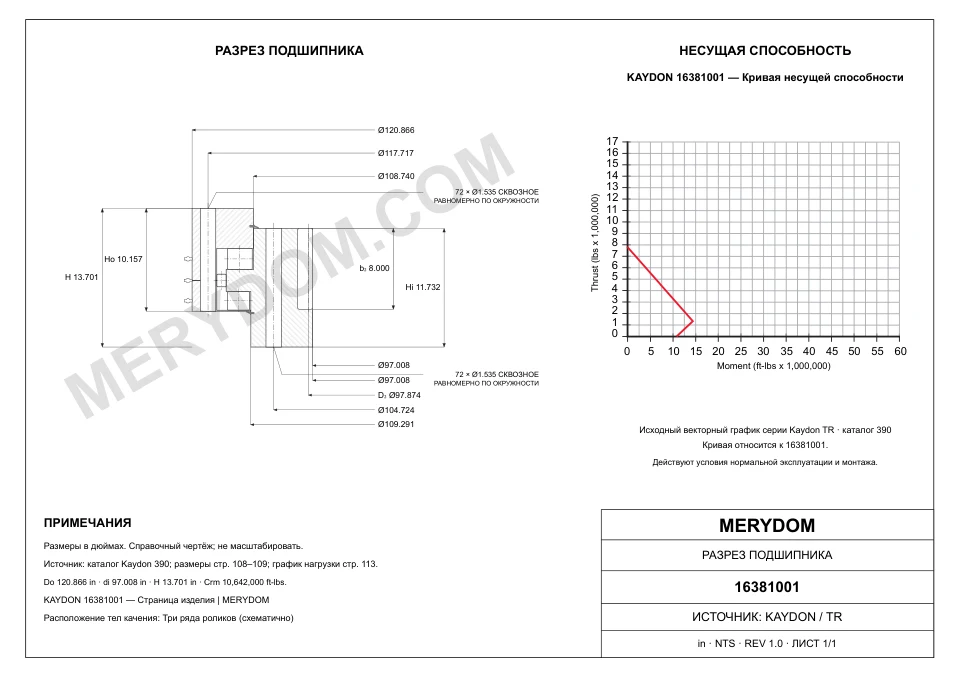

СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16381001 |
| Сертифицировано для замены | Kaydon 16381001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-15 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | TR Серия |
| Исходная модель | 16381001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 120.866 in3,069.996 mm |
| Общий внутренний диаметр (di) | 97.008 in2,464.003 mm |
| Общая высота (H) | 13.701 in348.005 mm |
| Внутренний диаметр наружного кольца (Di) | 108.740 in2,761.996 mm |
| Наружный диаметр внутреннего кольца (do) | 109.291 in2,775.991 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 97.008 in2,464.003 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 117.717 in2,990.012 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 104.724 in2,659.99 mm |
| Делительный диаметр зубчатого венца (D2) | 97.874 in2,486 mm |
| Масса в сборе (G) | 10820 lb4,907.869 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 143850 lbf639,876.679 N |
| Допустимый опрокидывающий момент (Crm) | 10642000 in10,642,000 |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 72 отверстий · 1.535 |
| Отверстия под болты внутреннего кольца (ni) | 72 отверстий · 1.535 |
| Зубчатый венец | |
| Система шага | MODULE |
| Диаметральный питч (Pd) | DP |
| Эквивалентный модуль (m) | 22 mm |
| Число зубьев (z2) | 113 |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-15; проверил: Инженерный отдел MERYDOM.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

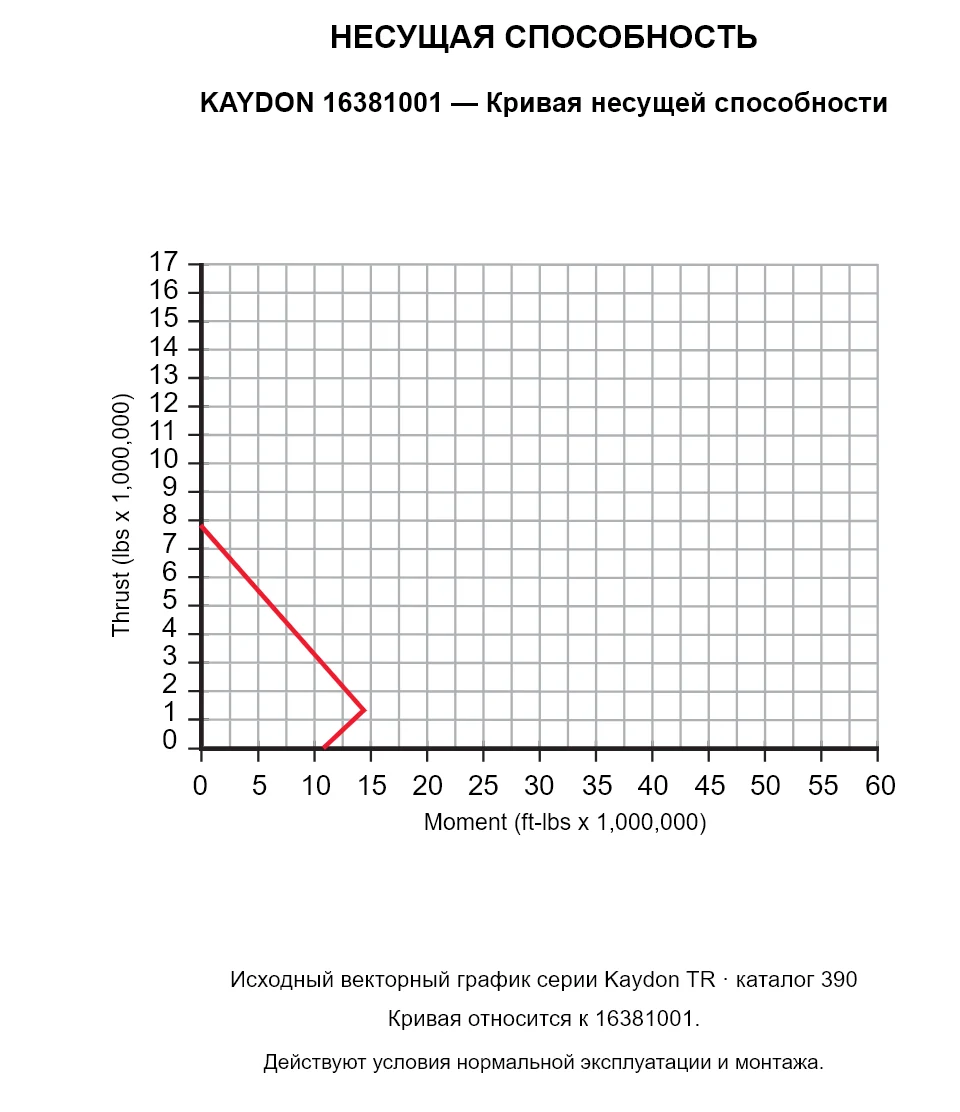

Диаграмма нагрузочной способности серии TR
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
