Kaydon 16370001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16370001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16370001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16370001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16370001.
- Overall OD (Do)
- 115.800 in
- Overall ID (di)
- 90.500 in
- Toplam yükseklik
- 10.750 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 96 / 96 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

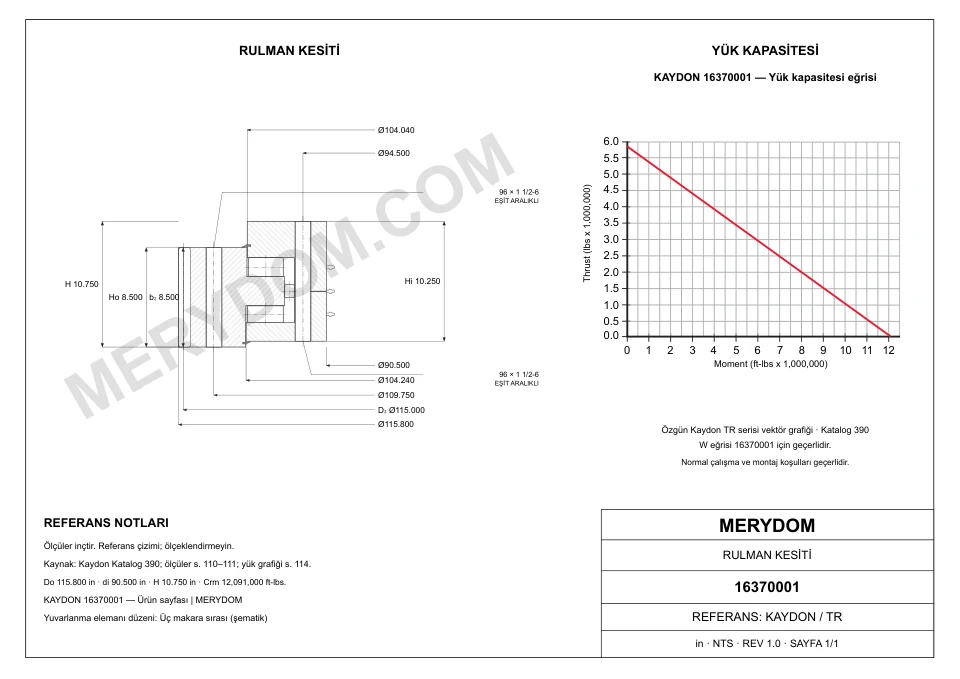

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 115.800 inyaklaşık 2 941 mm
- Toplam iç çap (di)
- 90.500 inyaklaşık 2 299 mm
- Dış bilezik iç çapı (Di)
- 104.240 inyaklaşık 2 647,7 mm
- İç bilezik dış çapı (do)
- 104.040 inyaklaşık 2 642,6 mm
- Toplam yükseklik (H)
- 10.750 inyaklaşık 273,1 mm
- Montaj ağırlığı (G)
- 10000 lbyaklaşık 4 535,924 kg
- İç bilezik yüksekliği (Hi)
- 10.250 inyaklaşık 260,4 mm
- Dış bilezik yüksekliği (Ho)
- 8.500 inyaklaşık 216 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 109.750 inyaklaşık 2 787,7 mm
- İç bilezik cıvata dairesi (Li)
- 94.500 inyaklaşık 2 400 mm
Dişli
- Dişli hatve çapı (D2)
- 115.000 inyaklaşık 2 921 mm
- Diametral adım (Pd)
- 2
- Diş sayısı (z2)
- 230
- Catalogue gear face width (b2)
- 8.500 inyaklaşık 216 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16370001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16370001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16370001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16370001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 115.800 inyaklaşık 2 941 mm |
| Toplam iç çap (di) | 90.500 inyaklaşık 2 299 mm |
| Toplam yükseklik (H) | 10.750 inyaklaşık 273,1 mm |
| İç bilezik yüksekliği (Hi) | 10.250 inyaklaşık 260,4 mm |
| Dış bilezik yüksekliği (Ho) | 8.500 inyaklaşık 216 mm |
| Dış bilezik iç çapı (Di) | 104.240 inyaklaşık 2 647,7 mm |
| İç bilezik dış çapı (do) | 104.040 inyaklaşık 2 642,6 mm |
| Dış bilezik cıvata dairesi (Lo) | 109.750 inyaklaşık 2 787,7 mm |
| İç bilezik cıvata dairesi (Li) | 94.500 inyaklaşık 2 400 mm |
| Dişli hatve çapı (D2) | 115.000 inyaklaşık 2 921 mm |
| Montaj ağırlığı (G) | 10000 lbyaklaşık 4 535,924 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 89510 lbfyaklaşık 398,16 kN |
| Moment yük kapasitesi (Crm) | 12091000 ft·lbfyaklaşık 16 393,19 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 96 delik · 1 1/2-6 |
| İç bilezik cıvata delikleri (ni) | 96 delik · 1 1/2-6 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2 DP |
| Eşdeğer modül (derived reference only) (m) | 12.7 mm |
| Diş sayısı (z2) | 230 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

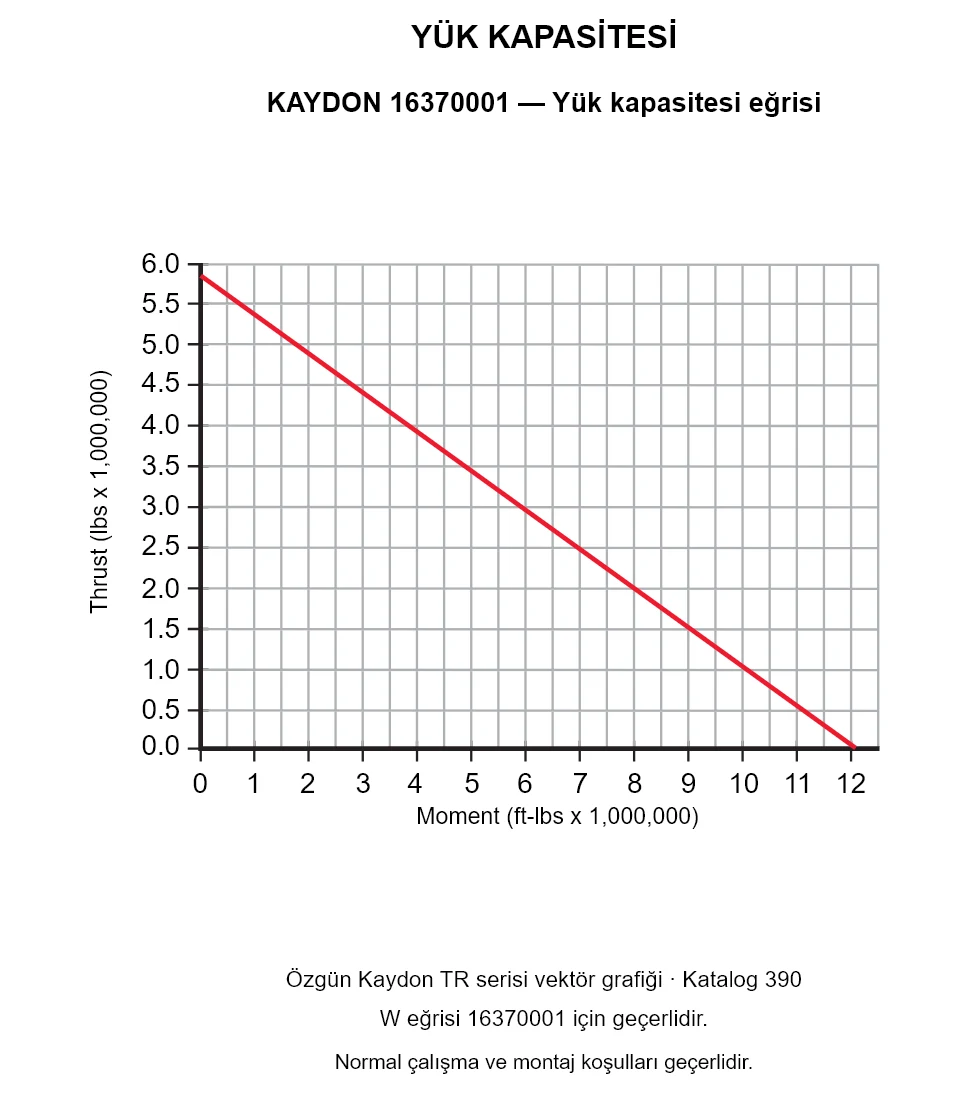

KAYDON 16370001 — Yük kapasitesi eğrisi
KAYDON 16370001 — Yük kapasitesi eğrisi
KAYDON 16370001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16370001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
