MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16370001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16370001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16370001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

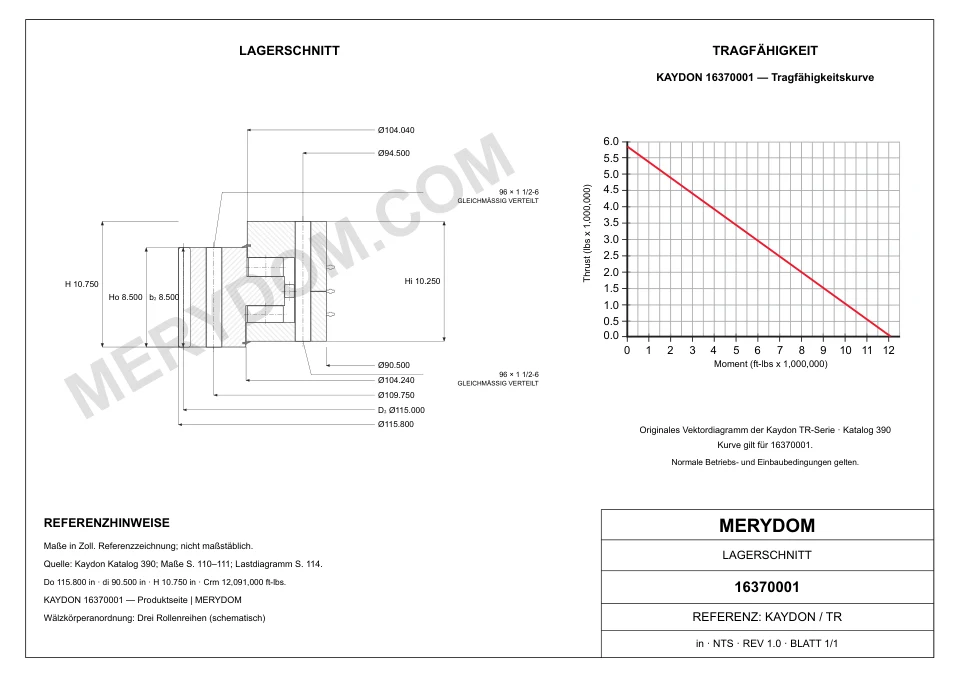

KAYDON 16370001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16370001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16370001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
115.800 in
Overall ID (di)
90.500 in
Gesamthöhe
10.750 in
Verzahnungsart
Außenverzahnt
Befestigungsbohrungen
96 / 96 außen / innen
Lagerbauart
Dreireihiges Rollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
115.800 inca. 2.941 mm
Gesamt-Innendurchmesser (di)
90.500 inca. 2.299 mm
Innendurchmesser des Außenrings (Di)
104.240 inca. 2.647,7 mm
Außendurchmesser des Innenrings (do)
104.040 inca. 2.642,6 mm
Gesamthöhe (H)
10.750 inca. 273,1 mm
Gesamtgewicht (G)
10000 lbca. 4.535,924 kg
Innenringhöhe (Hi)
10.250 inca. 260,4 mm
Außenringhöhe (Ho)
8.500 inca. 216 mm

Befestigung

Lochkreis Außenring (Lo)
109.750 inca. 2.787,7 mm
Lochkreis Innenring (Li)
94.500 inca. 2.400 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
115.000 inca. 2.921 mm
Diametralteilung (Pd)
2
Zähnezahl (z2)
230
Catalogue gear face width (b2)
8.500 inca. 216 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16370001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16370001
Zertifiziert austauschbar mitKaydon 16370001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieTr Serie
Referenzmodell16370001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionDreireihiges Rollenlager
VerzahnungsartAußenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)115.800 inca. 2.941 mm
Gesamt-Innendurchmesser (di)90.500 inca. 2.299 mm
Gesamthöhe (H)10.750 inca. 273,1 mm
Innenringhöhe (Hi)10.250 inca. 260,4 mm
Außenringhöhe (Ho)8.500 inca. 216 mm
Innendurchmesser des Außenrings (Di)104.240 inca. 2.647,7 mm
Außendurchmesser des Innenrings (do)104.040 inca. 2.642,6 mm
Lochkreis Außenring (Lo)109.750 inca. 2.787,7 mm
Lochkreis Innenring (Li)94.500 inca. 2.400 mm
Teilkreisdurchmesser der Verzahnung (D2)115.000 inca. 2.921 mm
Gesamtgewicht (G)10000 lbca. 4.535,924 kg
Tragzahlen
Maximale Zahnkraft (Fz)89510 lbfca. 398,16 kN
Momententragzahl (Crm)12091000 ft·lbfca. 16.393,19 kN·m
Befestigung
Schraubenbohrungen Außenring (no)96 Bohrungen · 1 1/2-6
Schraubenbohrungen Innenring (ni)96 Bohrungen · 1 1/2-6
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2 DP
Äquivalentes Modul (derived reference only) (m)12.7 mm
Zähnezahl (z2)230
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

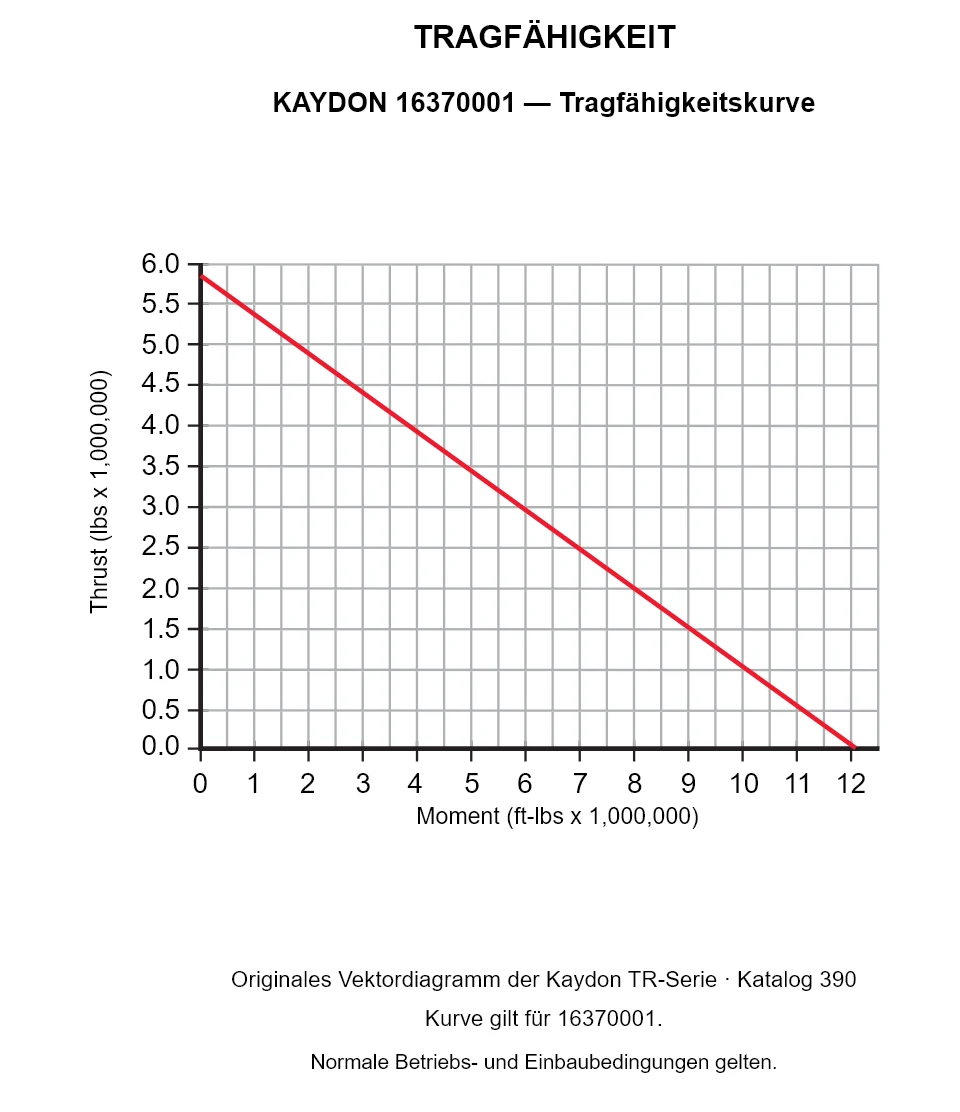

KAYDON 16370001 — Tragfähigkeitskurve

KAYDON 16370001 — Tragfähigkeitskurve

KAYDON 16370001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16370001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16370001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
