MERYDOM 16380001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16380001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16380001

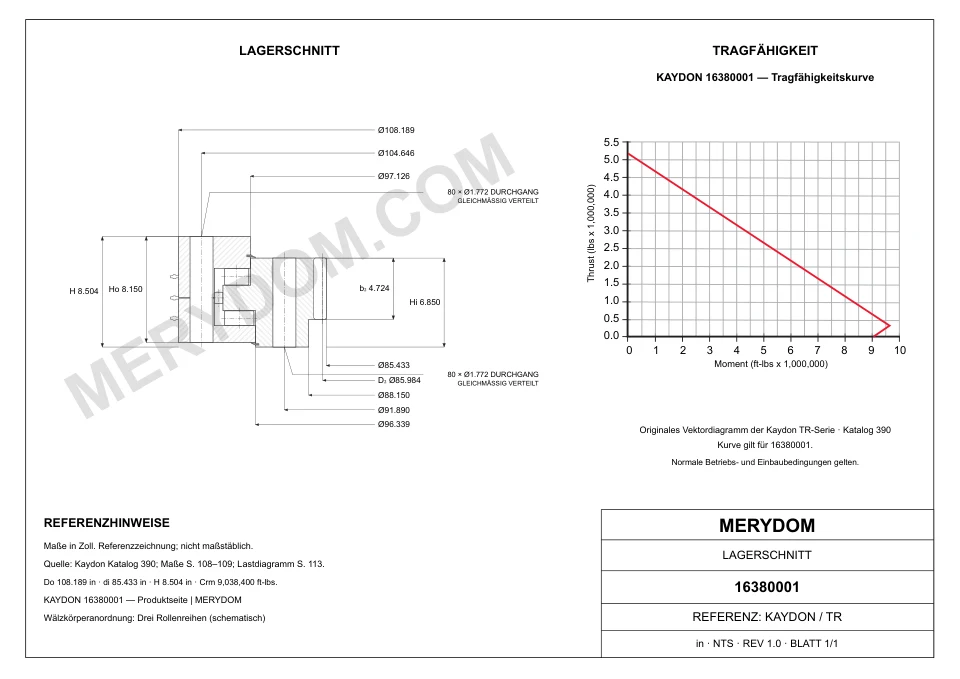

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16380001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Gesamthöhe
- 8.504 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 80 / 80 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16380001 |
| Zertifiziert austauschbar mit | Kaydon 16380001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | TR Serie |
| Referenzmodell | 16380001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 108.189 in2,748.001 mm |
| Gesamt-Innendurchmesser (di) | 85.433 in2,169.998 mm |
| Gesamthöhe (H) | 8.504 in216.002 mm |
| Innendurchmesser des Außenrings (Di) | 97.126 in2,467 mm |
| Außendurchmesser des Innenrings (do) | 96.339 in2,447.011 mm |
| Innendurchmesser des Innenringkörpers (dr) | 88.150 in2,239.01 mm |
| Lochkreis Außenring (Lo) | 104.646 in2,658.008 mm |
| Lochkreis Innenring (Li) | 91.890 in2,334.006 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 85.984 in2,183.994 mm |
| Assembly weight (G) | 6000 lb2,721.554 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 57210 lbf254,482.759 N |
| Momententragzahl (Crm) | 9038400 in9,038,400 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 80 Bohrungen · 1.772 |
| Schraubenbohrungen Innenring (ni) | 80 Bohrungen · 1.772 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Diametral Pitch (Pd) | DP |
| Äquivalentes Modul (m) | 14 mm |
| Zähnezahl (z2) | 156 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

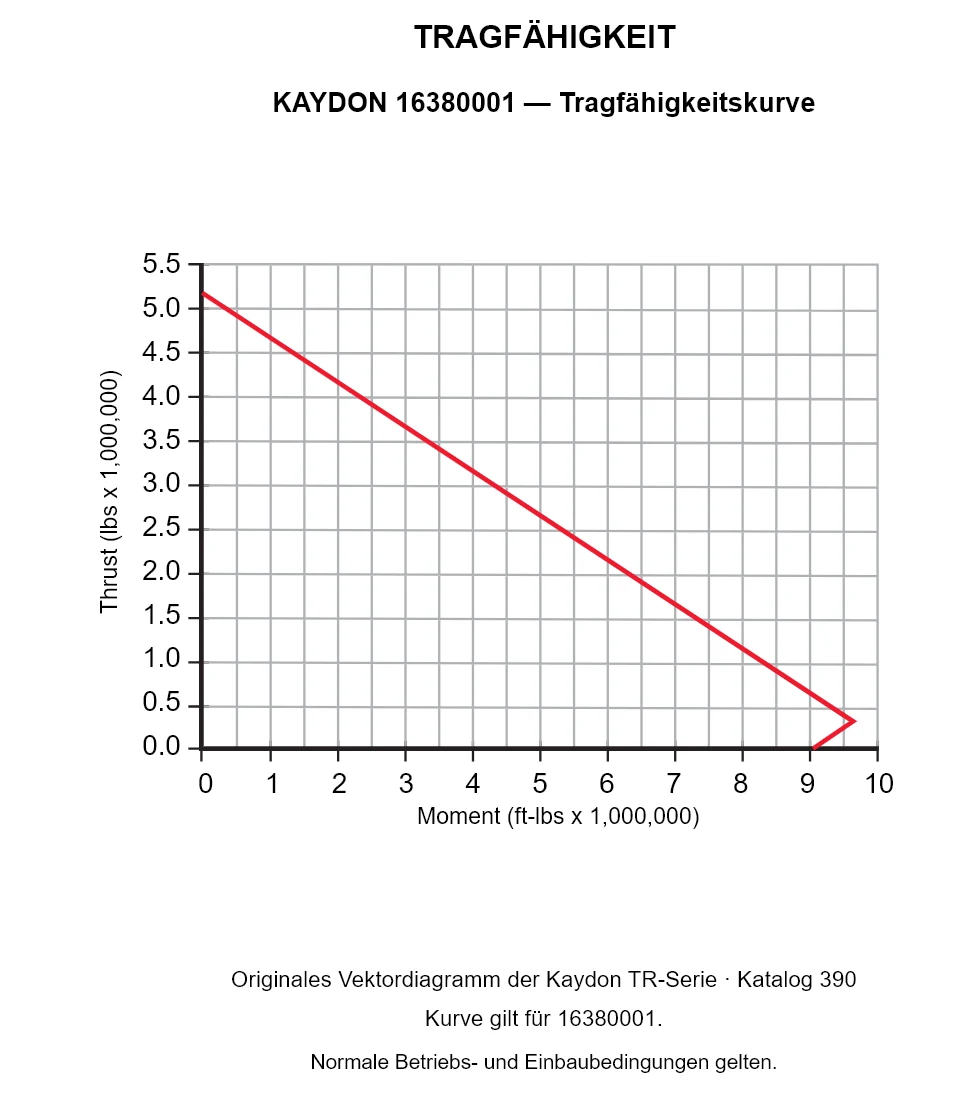

Traglastdiagramm der Serie TR
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
