MERYDOM 16380001
Verificado em fábrica pela MERYDOM para intercâmbio com Kaydon 16380001. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica

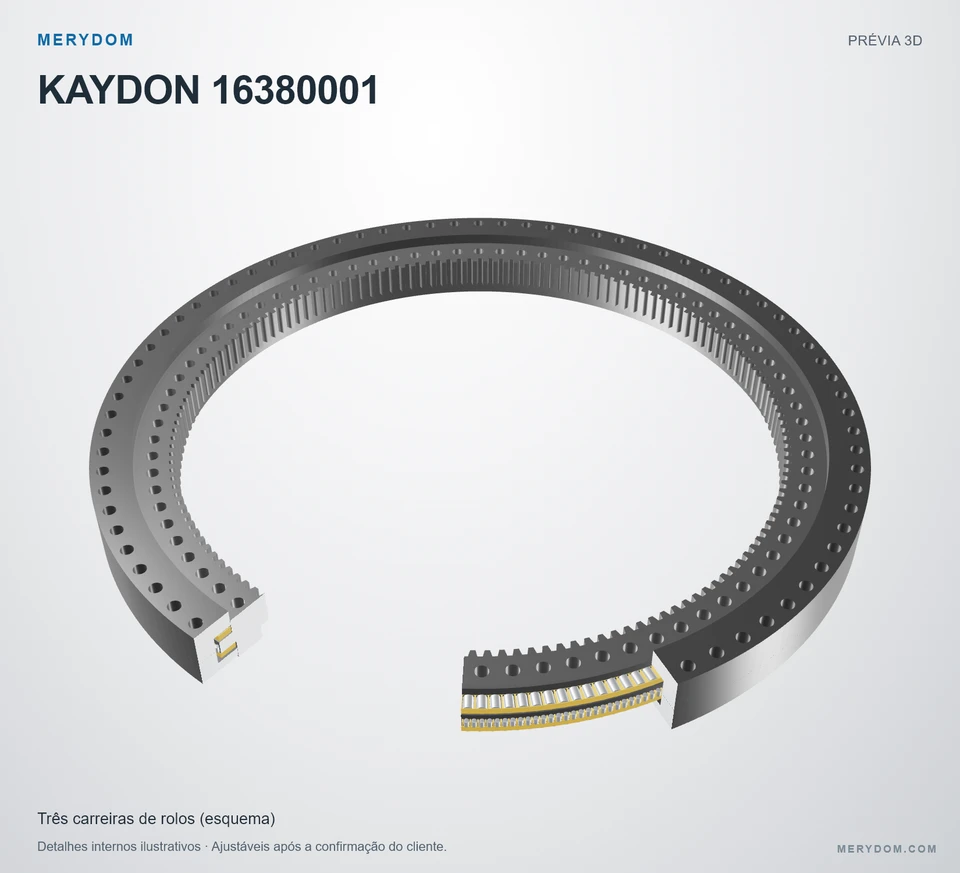

16380001
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16380001.
Verificado pela MERYDOMVerificação de engenharia · Rev. 1.0- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Altura total
- 8.504 in
- Configuração da engrenagem
- Engrenagem interna
- Furos de montagem
- 80 / 80 externo / interno
- Projeto do rolamento
- Rolos de três carreiras
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

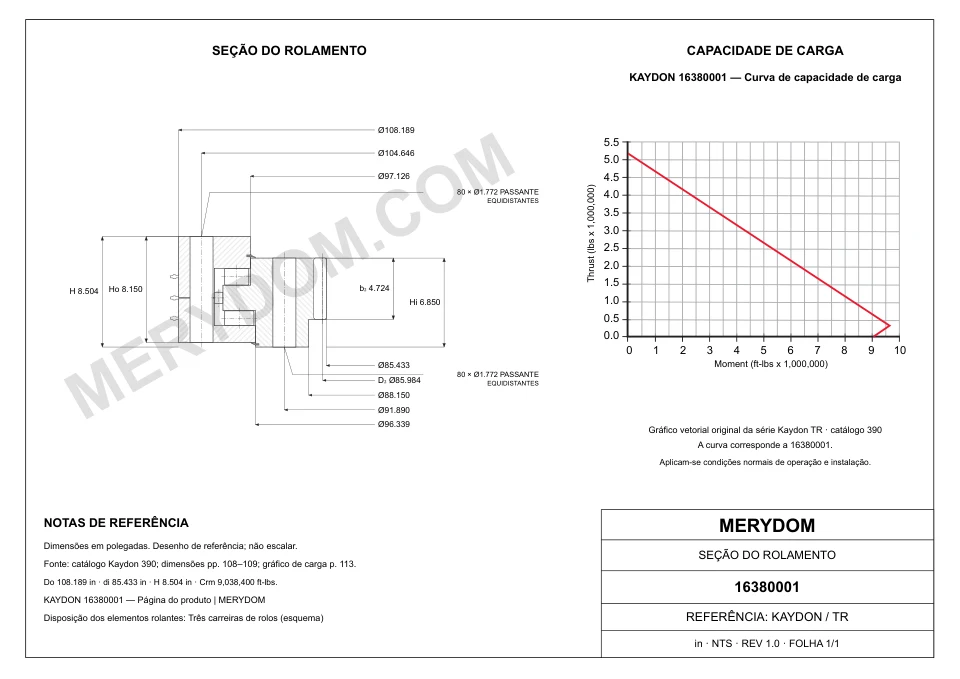

ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16380001 |
| Certificado como intercambiável com | Kaydon 16380001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-15 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | TR Série |
| Modelo de referência | 16380001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos de três carreiras |
| Configuração da engrenagem | Engrenagem interna |
| Dimensões | |
| Diâmetro externo total (Do) | 108.189 in2,748.001 mm |
| Diâmetro interno total (di) | 85.433 in2,169.998 mm |
| Altura total (H) | 8.504 in216.002 mm |
| Diâmetro interno do anel externo (Di) | 97.126 in2,467 mm |
| Diâmetro externo do anel interno (do) | 96.339 in2,447.011 mm |
| Diâmetro interno do corpo do anel interno (dr) | 88.150 in2,239.01 mm |
| Círculo de parafusos do anel externo (Lo) | 104.646 in2,658.008 mm |
| Círculo de parafusos do anel interno (Li) | 91.890 in2,334.006 mm |
| Diâmetro primitivo da engrenagem (D2) | 85.984 in2,183.994 mm |
| Assembly weight (G) | 6000 lb2,721.554 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 57210 lbf254,482.759 N |
| Capacidade de carga de momento (Crm) | 9038400 in9,038,400 |
| Montagem | |
| Furos de parafusos do anel externo (no) | 80 furos · 1.772 |
| Furos de parafusos do anel interno (ni) | 80 furos · 1.772 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Passo diametral (Pd) | DP |
| Módulo equivalente (m) | 14 mm |
| Número de dentes (z2) | 156 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-15 por Departamento de Engenharia da MERYDOM.
CAPACIDADE DE CARGA DA SÉRIE

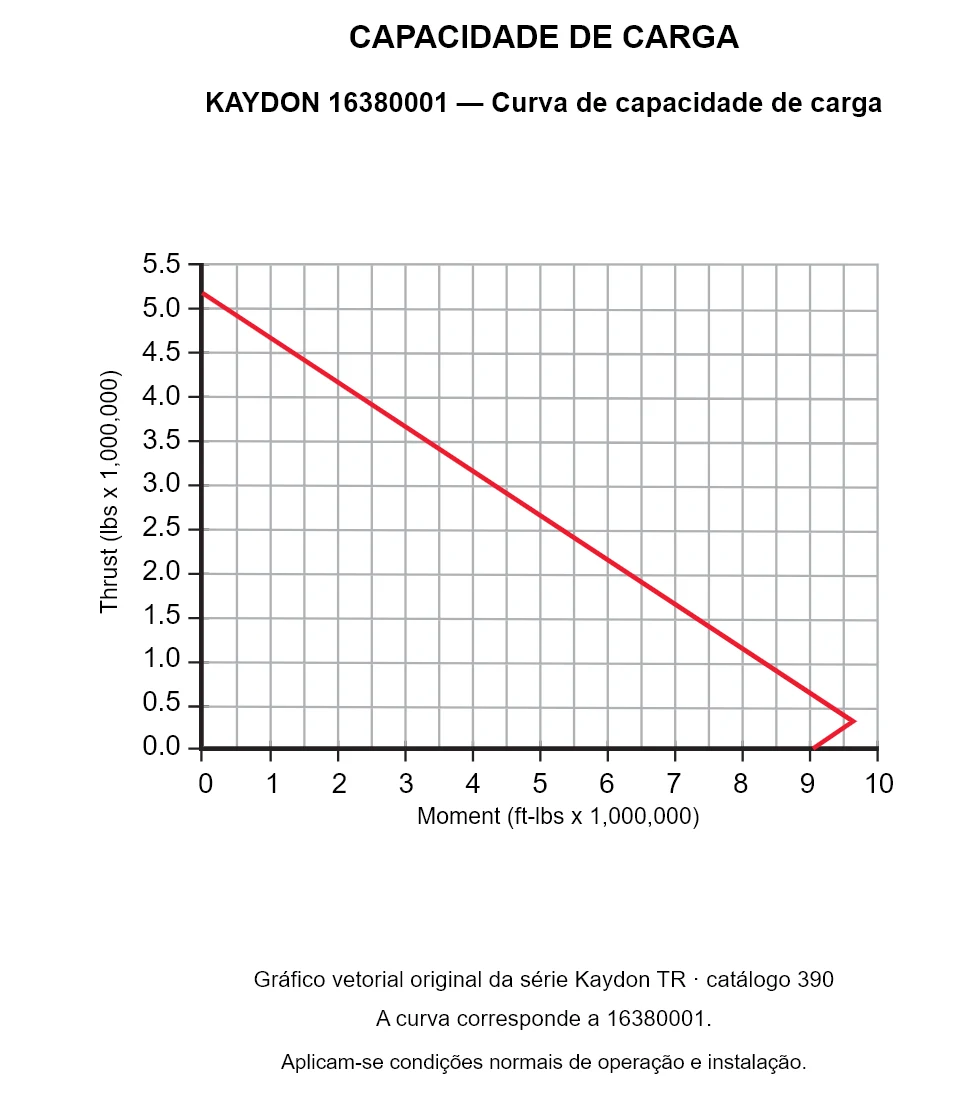

Gráfico de capacidade de carga da série TR
