Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

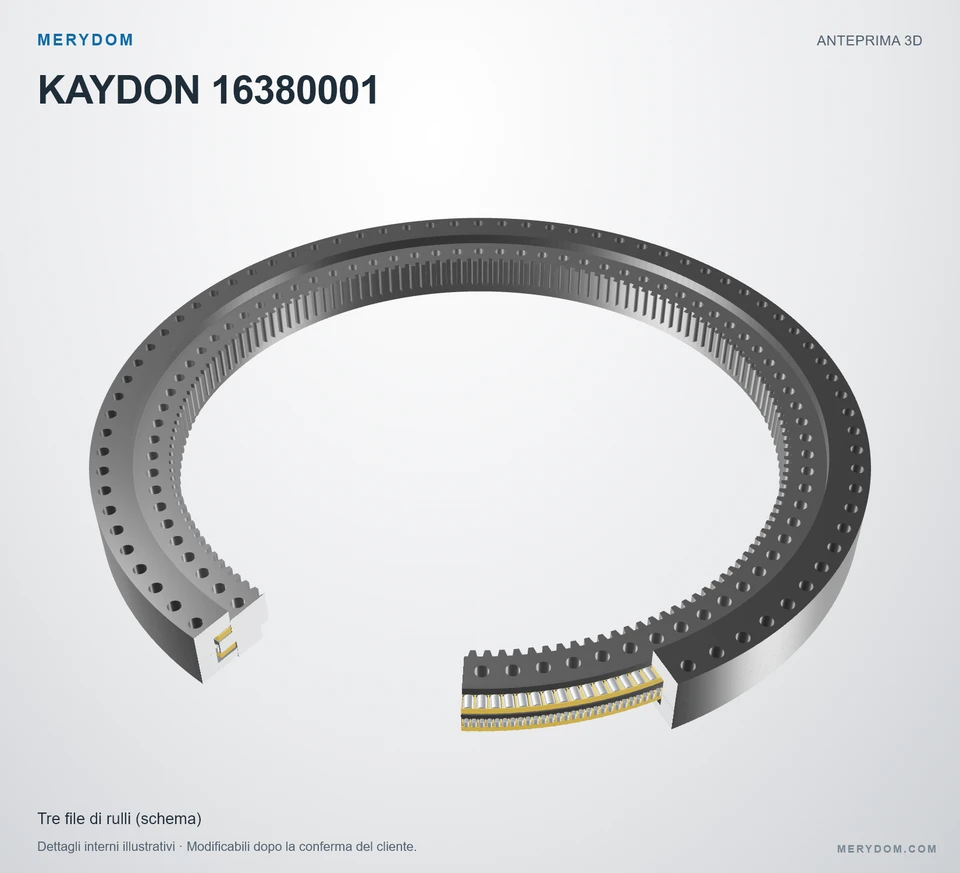

Cuscinetto di rotazione sostitutivo per Kaydon 16380001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16380001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16380001. Serie: Tr. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16380001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16380001.
- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Altezza totale
- 8.504 in
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 80 / 80 esterno / interno
- Design del cuscinetto
- Rulli a tre file
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

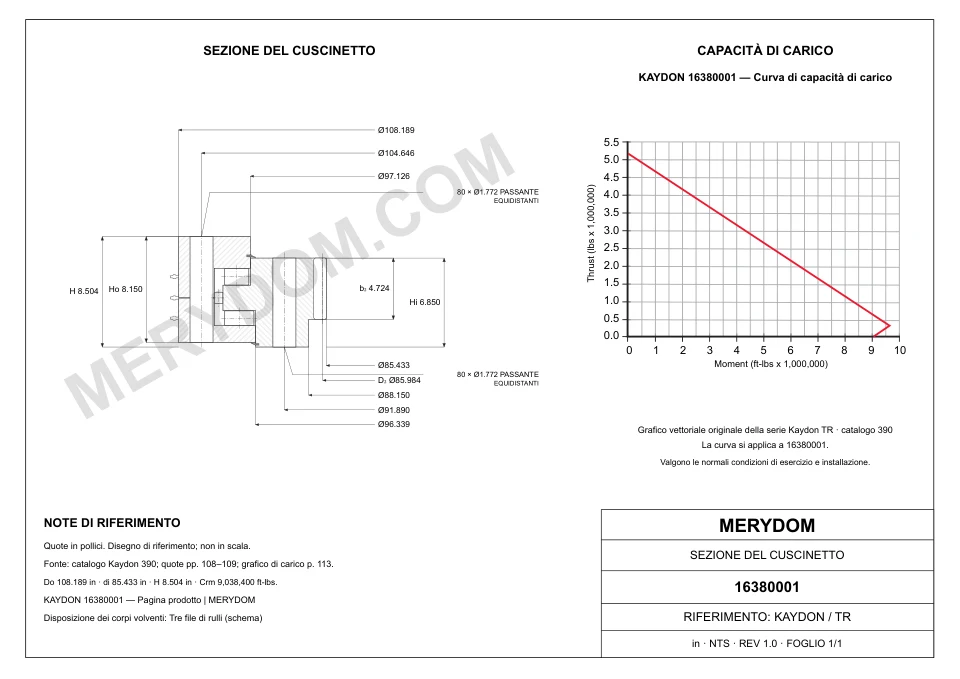

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 108.189 incirca 2.748 mm
- Diametro interno totale (di)
- 85.433 incirca 2.170 mm
- Diametro interno anello esterno (Di)
- 97.126 incirca 2.467 mm
- Diametro esterno anello interno (do)
- 96.339 incirca 2.447,01 mm
- Diametro interno corpo anello interno (dr)
- 88.150 incirca 2.239 mm
- Altezza totale (H)
- 8.504 incirca 216 mm
- Peso del gruppo (G)
- 6000 lbcirca 2.721,554 kg
- Altezza dell’anello interno (Hi)
- 6.850 incirca 174 mm
- Altezza dell’anello esterno (Ho)
- 8.150 incirca 207 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 104.646 incirca 2.658,01 mm
- Circonferenza bulloni anello interno (Li)
- 91.890 incirca 2.334 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 85.984 incirca 2.183,99 mm
- Numero di denti (z2)
- 156
- Catalogue gear face width (b2)
- 4.724 incirca 119,99 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16380001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16380001 |
| Certificato intercambiabile con | Kaydon 16380001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Tr Serie |
| Modello di riferimento | 16380001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Do) | 108.189 incirca 2.748 mm |
| Diametro interno totale (di) | 85.433 incirca 2.170 mm |
| Altezza totale (H) | 8.504 incirca 216 mm |
| Altezza dell’anello interno (Hi) | 6.850 incirca 174 mm |
| Altezza dell’anello esterno (Ho) | 8.150 incirca 207 mm |
| Diametro interno anello esterno (Di) | 97.126 incirca 2.467 mm |
| Diametro esterno anello interno (do) | 96.339 incirca 2.447,01 mm |
| Diametro interno corpo anello interno (dr) | 88.150 incirca 2.239 mm |
| Circonferenza bulloni anello esterno (Lo) | 104.646 incirca 2.658,01 mm |
| Circonferenza bulloni anello interno (Li) | 91.890 incirca 2.334 mm |
| Diametro primitivo dentatura (D2) | 85.984 incirca 2.183,99 mm |
| Peso del gruppo (G) | 6000 lbcirca 2.721,554 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 57210 lbfcirca 254,48 kN |
| Capacità di carico a momento (Crm) | 9038400 ft·lbfcirca 12.254,42 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 80 fori · 1.772 |
| Fori bulloni anello interno (ni) | 80 fori · 1.772 |
| Dentatura | |
| Sistema di passo | MODULE |
| Source module (m) | Modulo 14 (origine (14)) |
| Numero di denti (z2) | 156 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

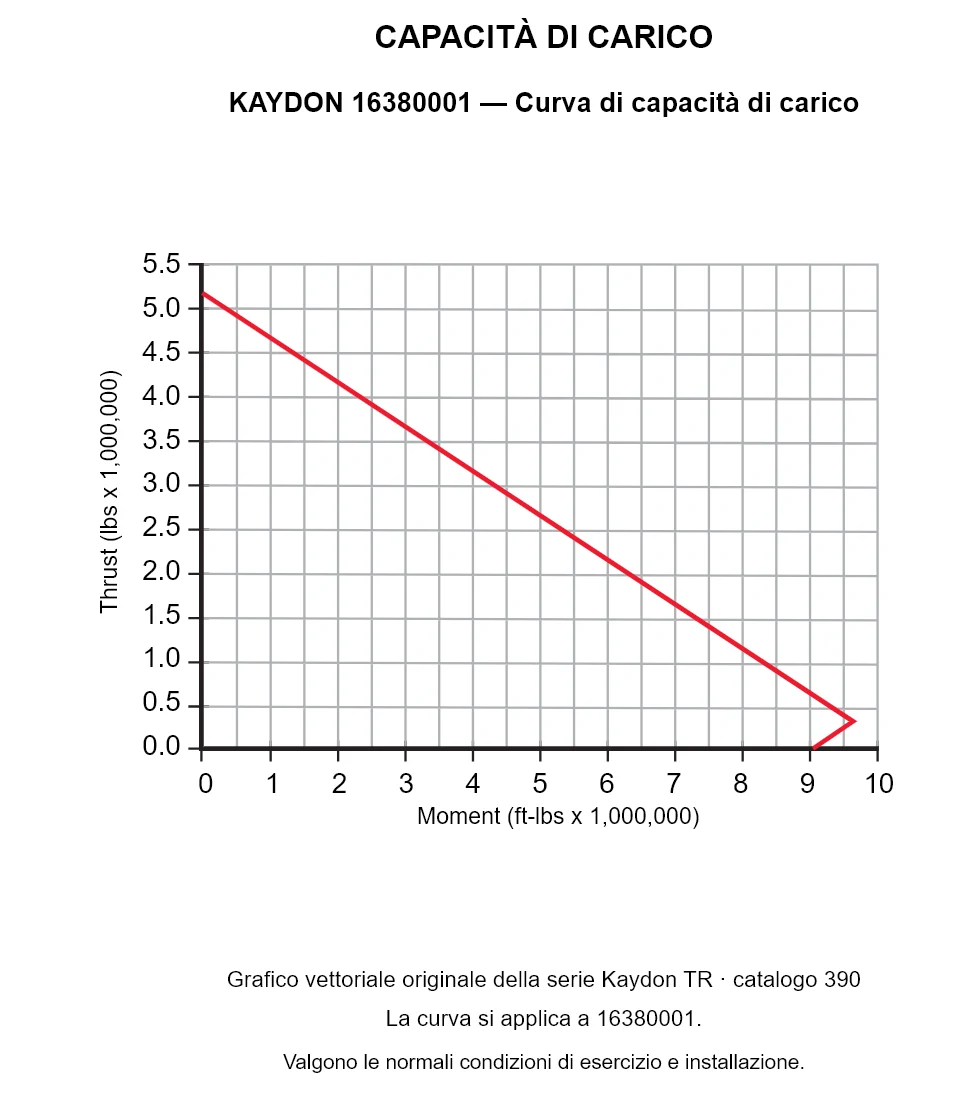

KAYDON 16380001 — Curva di capacità di carico
KAYDON 16380001 — Curva di capacità di carico
KAYDON 16380001 — Curva di capacità di carico. Valgono le normali condizioni di esercizio e installazione.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16380001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16380001.
