Аналог ОПУ для Kaydon 16380001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16380001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16380001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16380001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16380001.
- Overall OD (Do)
- 108.189 in
- Overall ID (di)
- 85.433 in
- Общая высота
- 8.504 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 80 / 80 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 108.189 inпримерно 2 748 mm
- Общий внутренний диаметр (di)
- 85.433 inпримерно 2 170 mm
- Внутренний диаметр наружного кольца (Di)
- 97.126 inпримерно 2 467 mm
- Наружный диаметр внутреннего кольца (do)
- 96.339 inпримерно 2 447,01 mm
- Внутренний диаметр корпуса внутреннего кольца (dr)
- 88.150 inпримерно 2 239 mm
- Общая высота (H)
- 8.504 inпримерно 216 mm
- Масса в сборе (G)
- 6000 lbпримерно 2 721,554 kg
- Высота внутреннего кольца (Hi)
- 6.850 inпримерно 174 mm
- Высота наружного кольца (Ho)
- 8.150 inпримерно 207 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 104.646 inпримерно 2 658,01 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 91.890 inпримерно 2 334 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 85.984 inпримерно 2 183,99 mm
- Количество зубьев (z2)
- 156
- Catalogue gear face width (b2)
- 4.724 inпримерно 119,99 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16380001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16380001 |
| Сертифицировано для замены | Kaydon 16380001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16380001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 108.189 inпримерно 2 748 mm |
| Общий внутренний диаметр (di) | 85.433 inпримерно 2 170 mm |
| Общая высота (H) | 8.504 inпримерно 216 mm |
| Высота внутреннего кольца (Hi) | 6.850 inпримерно 174 mm |
| Высота наружного кольца (Ho) | 8.150 inпримерно 207 mm |
| Внутренний диаметр наружного кольца (Di) | 97.126 inпримерно 2 467 mm |
| Наружный диаметр внутреннего кольца (do) | 96.339 inпримерно 2 447,01 mm |
| Внутренний диаметр корпуса внутреннего кольца (dr) | 88.150 inпримерно 2 239 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 104.646 inпримерно 2 658,01 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 91.890 inпримерно 2 334 mm |
| Делительный диаметр зубчатого венца (D2) | 85.984 inпримерно 2 183,99 mm |
| Масса в сборе (G) | 6000 lbпримерно 2 721,554 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 57210 lbfпримерно 254,48 kN |
| Допустимый опрокидывающий момент (Crm) | 9038400 ft·lbfпримерно 12 254,42 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 80 отверстий · 1.772 |
| Отверстия под болты внутреннего кольца (ni) | 80 отверстий · 1.772 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 14 (источник (14)) |
| Число зубьев (z2) | 156 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

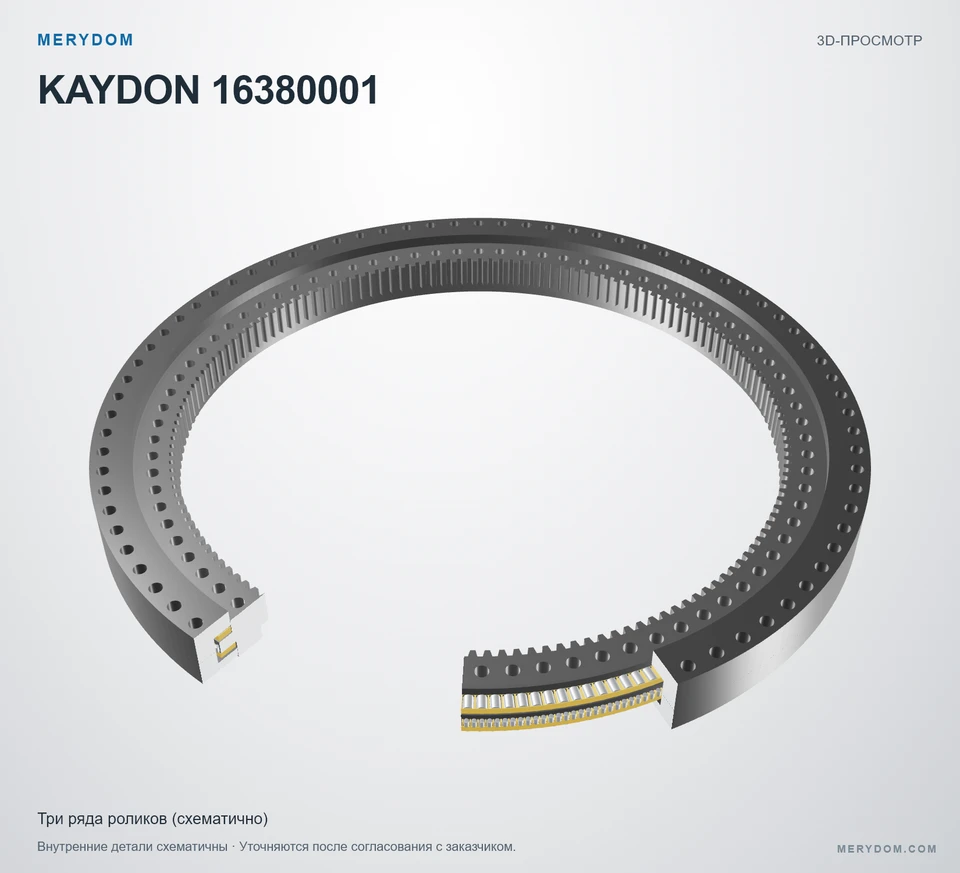

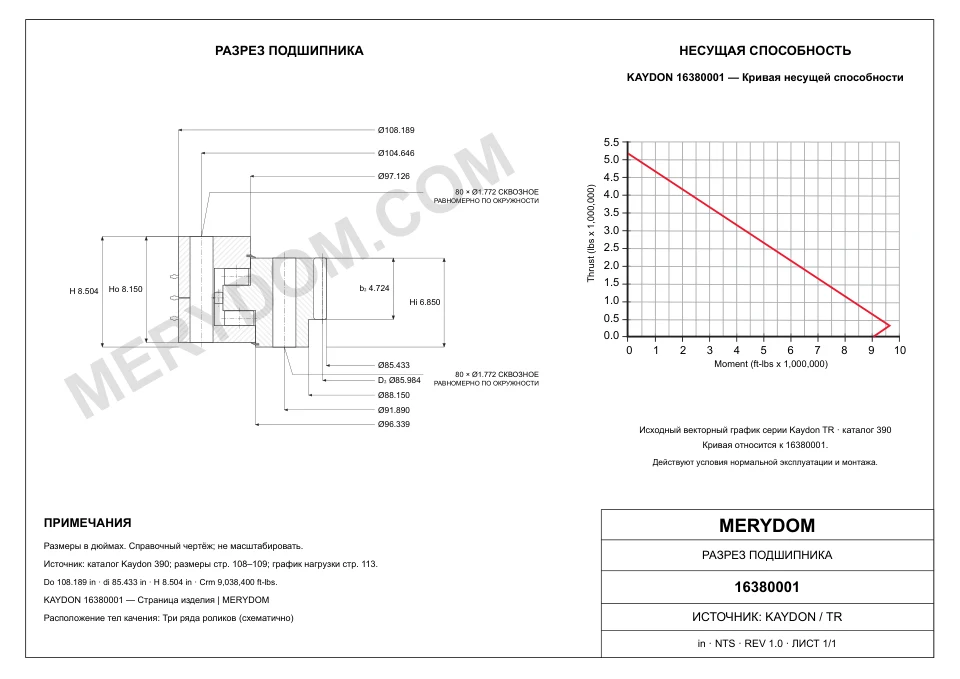

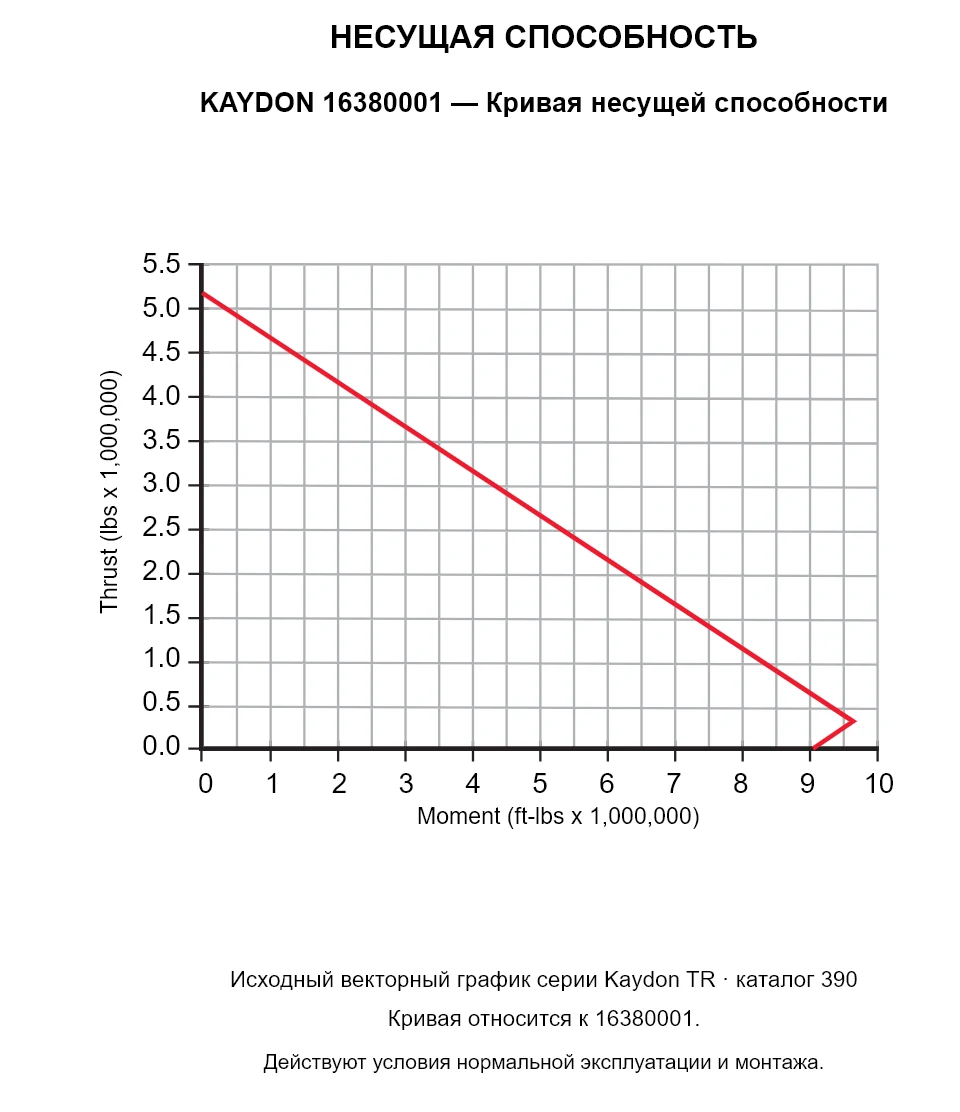

KAYDON 16380001 — Кривая несущей способности
KAYDON 16380001 — Кривая несущей способности
KAYDON 16380001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16380001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
