Drehverbindung als Ersatz für Kaydon 16353001

Name: MERYDOM Replacement for Kaydon 16353001 Slewing Bearing
Brand: MERYDOM
SKU: 16353001

Zurück zum Ersatzkatalog

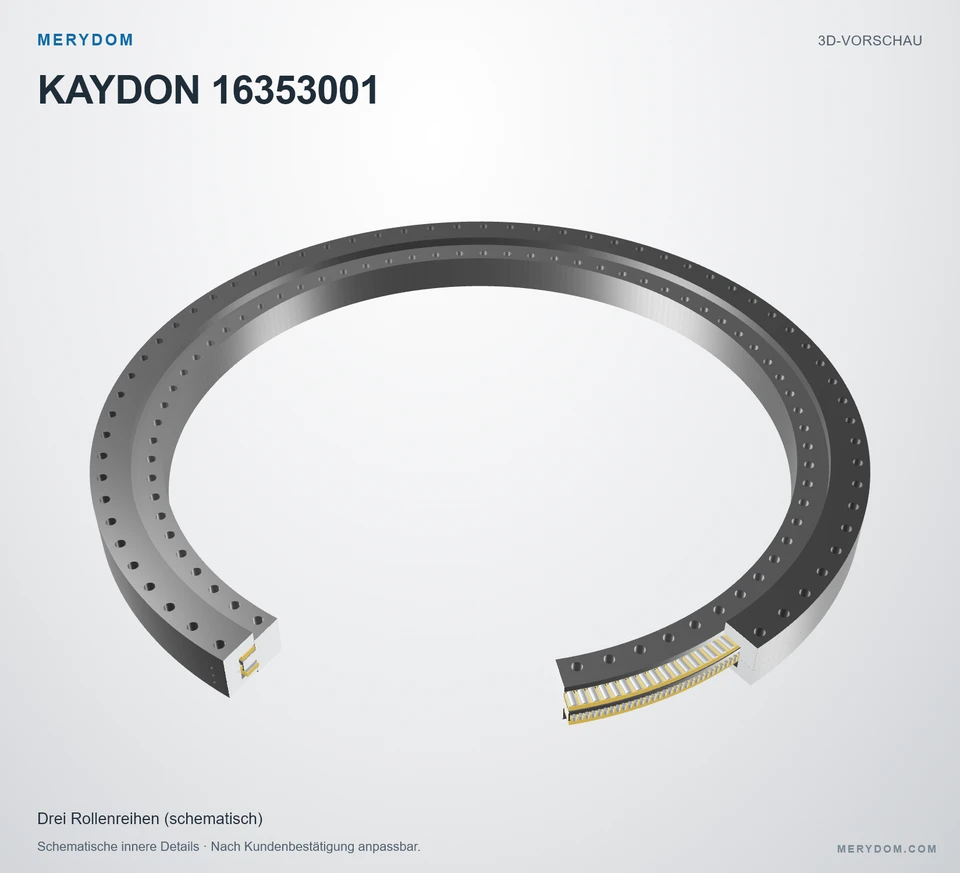

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16353001. — KAYDON 16353001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16353001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16353001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 118.583 in
Overall ID (di): 97.638 in
Gesamthöhe: 7.677 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 72 / 72 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

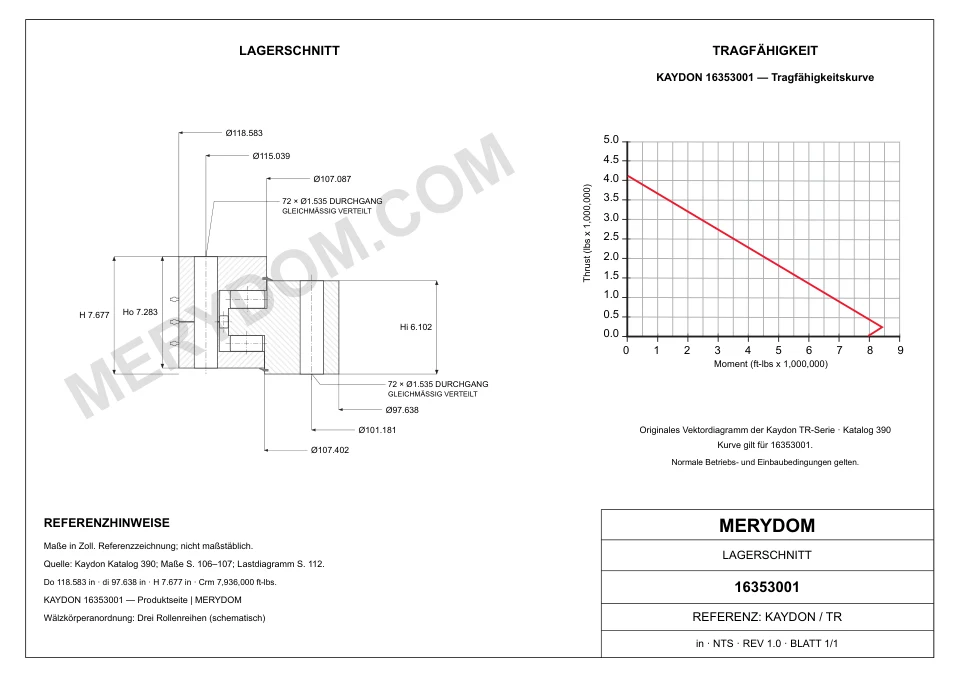

Abmessungen

Gesamt-Außendurchmesser (Do): 118.583 inca. 3.012,01 mm
Gesamt-Innendurchmesser (di): 97.638 inca. 2.480,01 mm
Innendurchmesser des Außenrings (Di): 107.087 inca. 2.720,01 mm
Außendurchmesser des Innenrings (do): 107.402 inca. 2.728,01 mm
Gesamthöhe (H): 7.677 inca. 195 mm
Gesamtgewicht (G): 6280 lbca. 2.848,56 kg
Innenringhöhe (Hi): 6.102 inca. 154,99 mm
Außenringhöhe (Ho): 7.283 inca. 184,99 mm

Befestigung

Lochkreis Außenring (Lo): 115.039 inca. 2.921,99 mm
Lochkreis Innenring (Li): 101.181 inca. 2.570 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16353001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16353001
Zertifiziert austauschbar mit	Kaydon 16353001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Tr Serie
Referenzmodell	16353001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	118.583 inca. 3.012,01 mm
Gesamt-Innendurchmesser (di)	97.638 inca. 2.480,01 mm
Gesamthöhe (H)	7.677 inca. 195 mm
Innenringhöhe (Hi)	6.102 inca. 154,99 mm
Außenringhöhe (Ho)	7.283 inca. 184,99 mm
Innendurchmesser des Außenrings (Di)	107.087 inca. 2.720,01 mm
Außendurchmesser des Innenrings (do)	107.402 inca. 2.728,01 mm
Lochkreis Außenring (Lo)	115.039 inca. 2.921,99 mm
Lochkreis Innenring (Li)	101.181 inca. 2.570 mm
Gesamtgewicht (G)	6280 lbca. 2.848,56 kg
Tragzahlen
Momententragzahl (Crm)	7936000 ft·lbfca. 10.759,77 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	72 Bohrungen · 1.535
Schraubenbohrungen Innenring (ni)	72 Bohrungen · 1.535
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

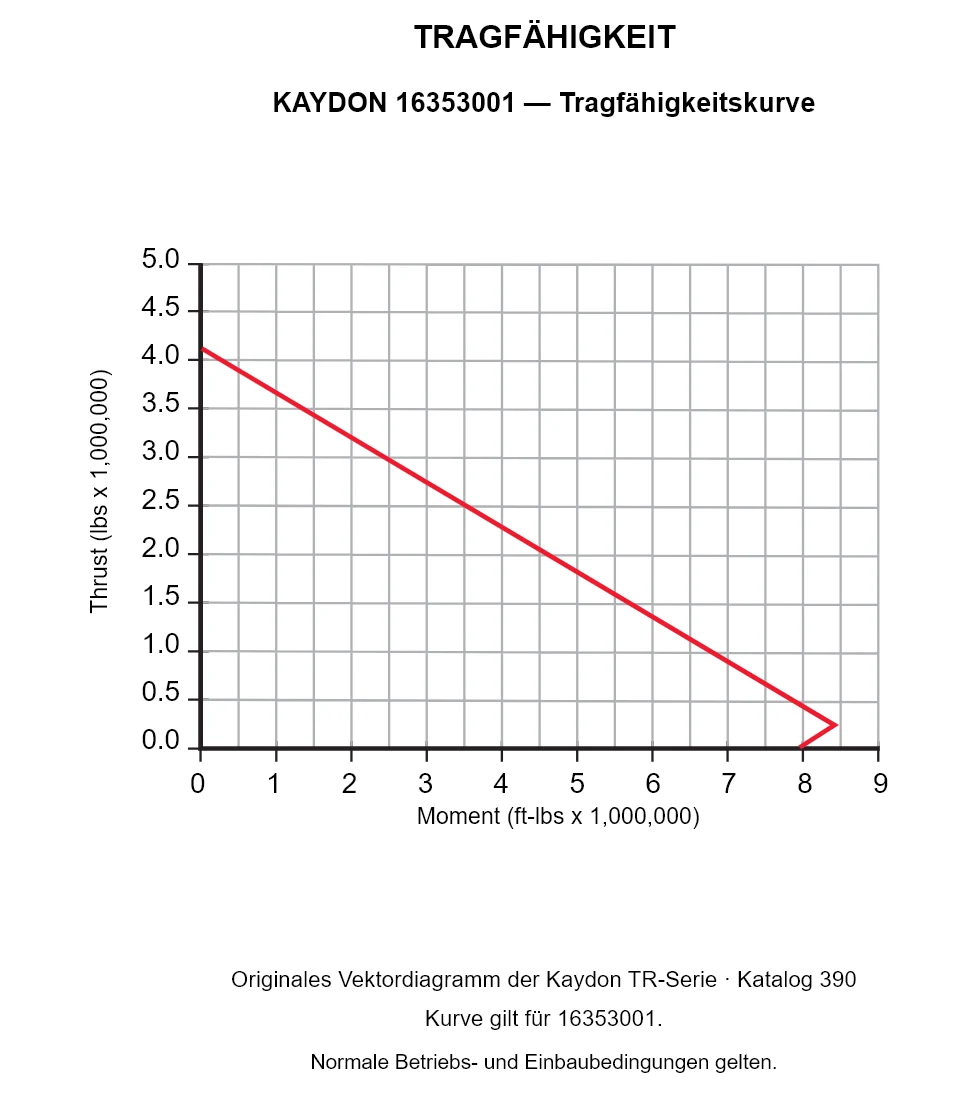

KAYDON 16353001 — Tragfähigkeitskurve

KAYDON 16353001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16353001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
