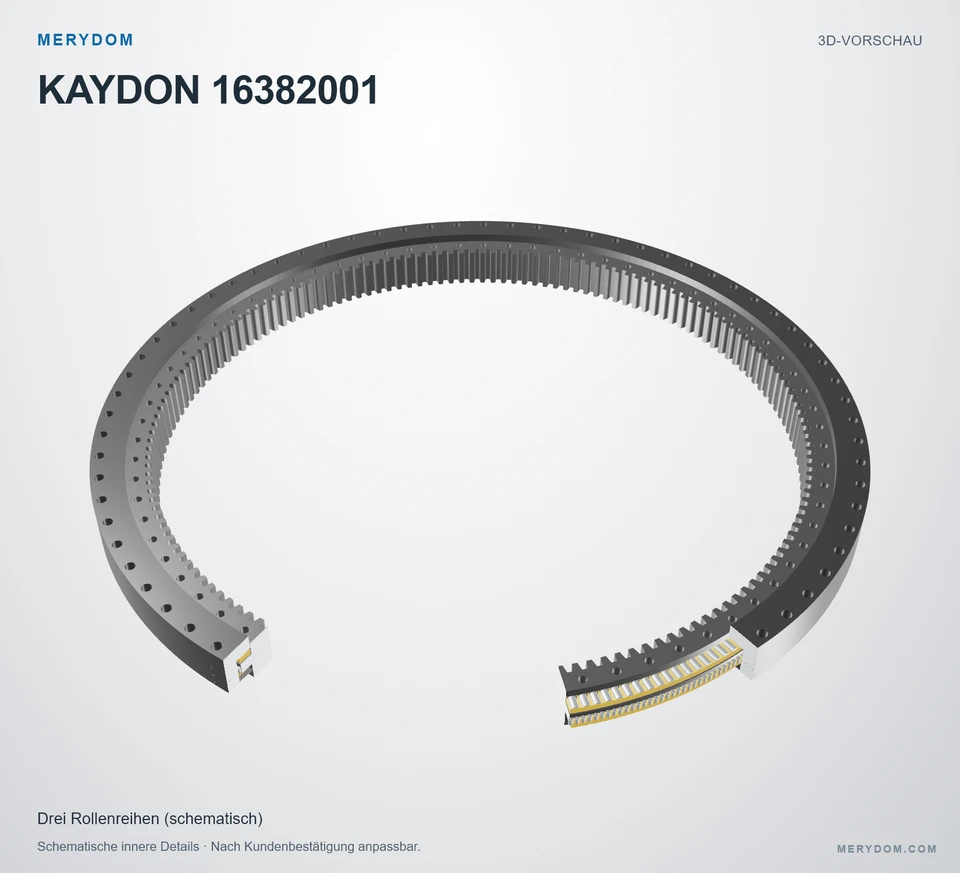

Drehverbindung als Ersatz für Kaydon 16382001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16382001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16382001. Serie: Tr. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16382001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16382001.
- Overall OD (Do)
- 125.620 in
- Overall ID (di)
- 106.333 in
- Gesamthöhe
- 8.380 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 72 / 72 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 125.620 inca. 3.190,7 mm
- Gesamt-Innendurchmesser (di)
- 106.333 inca. 2.700,86 mm
- Innendurchmesser des Außenrings (Di)
- 115.280 inca. 2.928,1 mm
- Außendurchmesser des Innenrings (do)
- 115.630 inca. 2.937 mm
- Gesamthöhe (H)
- 8.380 inca. 212,9 mm
- Gesamtgewicht (G)
- 5800 lbca. 2.630,836 kg
- Innenringhöhe (Hi)
- 6.880 inca. 174,8 mm
- Außenringhöhe (Ho)
- 6.810 inca. 173 mm
Befestigung
- Lochkreis Außenring (Lo)
- 122.812 inca. 3.119,42 mm
- Lochkreis Innenring (Li)
- 112.250 inca. 2.851,2 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 107.333 inca. 2.726,26 mm
- Diametralteilung (Pd)
- 1,5
- Zähnezahl (z2)
- 161
- Catalogue gear face width (b2)
- 6.880 inca. 174,8 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16382001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16382001 |
| Zertifiziert austauschbar mit | Kaydon 16382001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Tr Serie |
| Referenzmodell | 16382001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 125.620 inca. 3.190,7 mm |
| Gesamt-Innendurchmesser (di) | 106.333 inca. 2.700,86 mm |
| Gesamthöhe (H) | 8.380 inca. 212,9 mm |
| Innenringhöhe (Hi) | 6.880 inca. 174,8 mm |
| Außenringhöhe (Ho) | 6.810 inca. 173 mm |
| Innendurchmesser des Außenrings (Di) | 115.280 inca. 2.928,1 mm |
| Außendurchmesser des Innenrings (do) | 115.630 inca. 2.937 mm |
| Lochkreis Außenring (Lo) | 122.812 inca. 3.119,42 mm |
| Lochkreis Innenring (Li) | 112.250 inca. 2.851,2 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 107.333 inca. 2.726,26 mm |
| Gesamtgewicht (G) | 5800 lbca. 2.630,836 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 93140 lbfca. 414,31 kN |
| Momententragzahl (Crm) | 9275100 ft·lbfca. 12.575,35 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 72 Bohrungen · 1.563 |
| Schraubenbohrungen Innenring (ni) | 72 Bohrungen · 1 1/2-6 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 1.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 16.933333 mm |
| Zähnezahl (z2) | 161 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

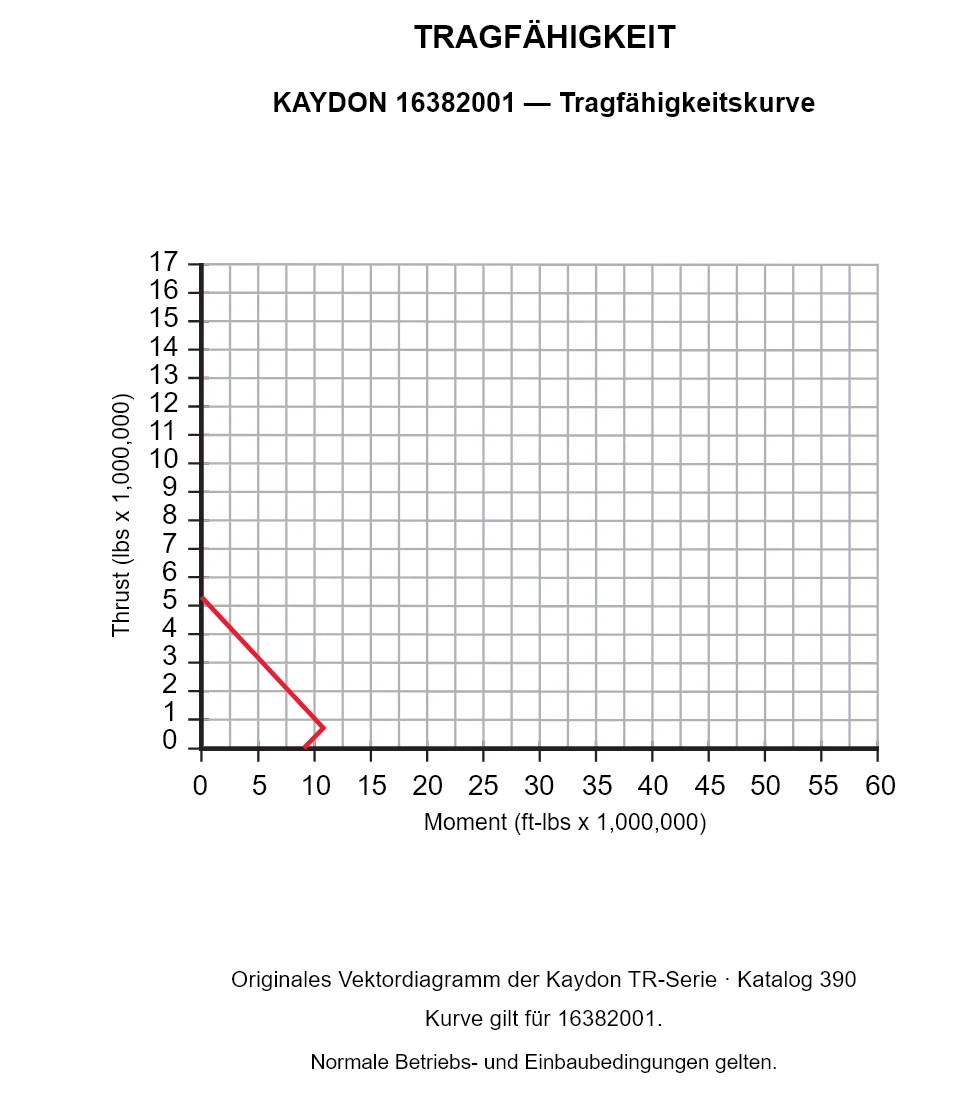

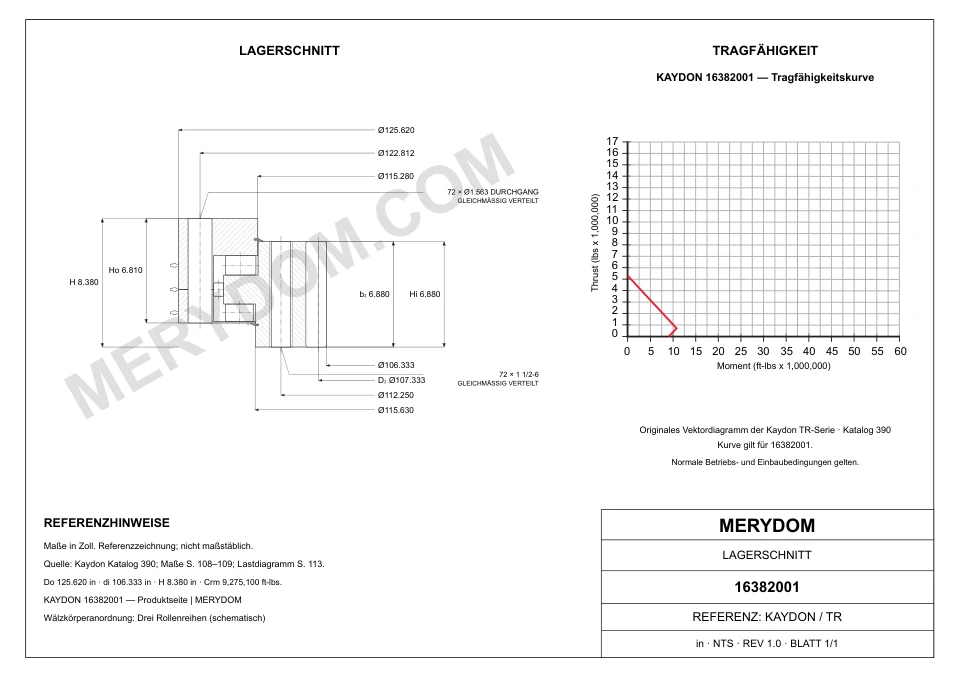

KAYDON 16382001 — Tragfähigkeitskurve
KAYDON 16382001 — Tragfähigkeitskurve
KAYDON 16382001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
