MERYDOM 16354001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16354001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16354001

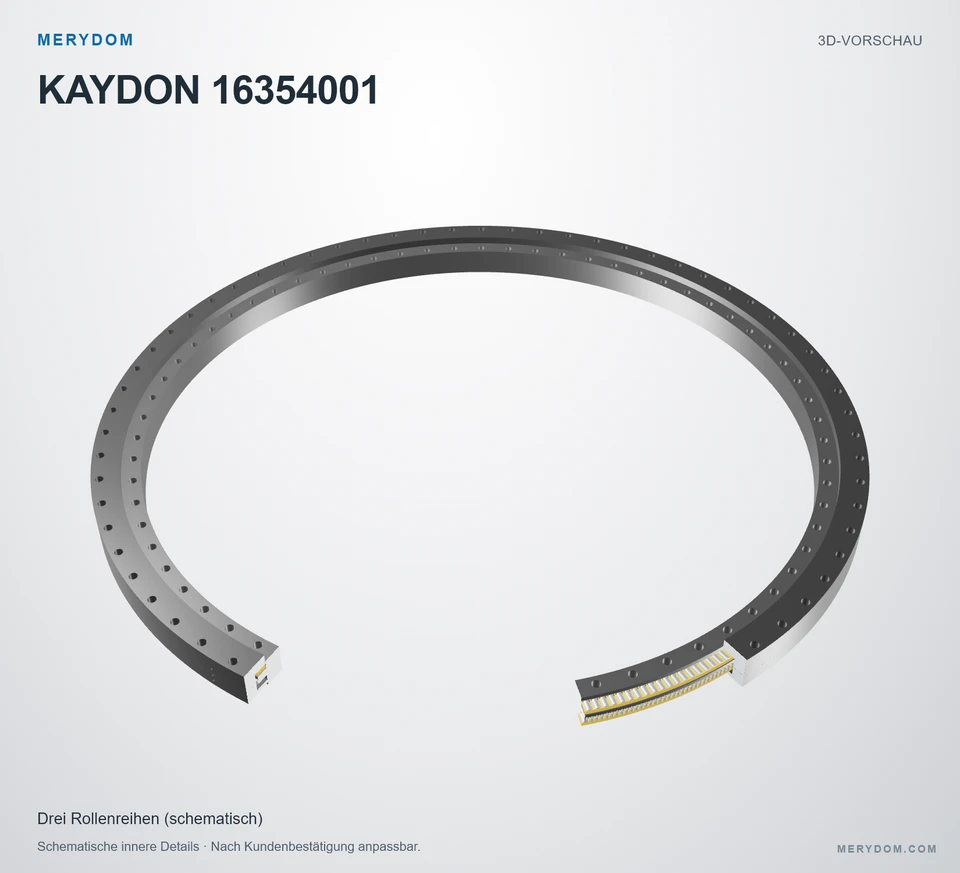

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16354001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 122.480 in
- Overall ID (di)
- 107.638 in
- Gesamthöhe
- 5.945 in
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 66 / 66 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16354001 |
| Zertifiziert austauschbar mit | Kaydon 16354001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | TR Serie |
| Referenzmodell | 16354001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |

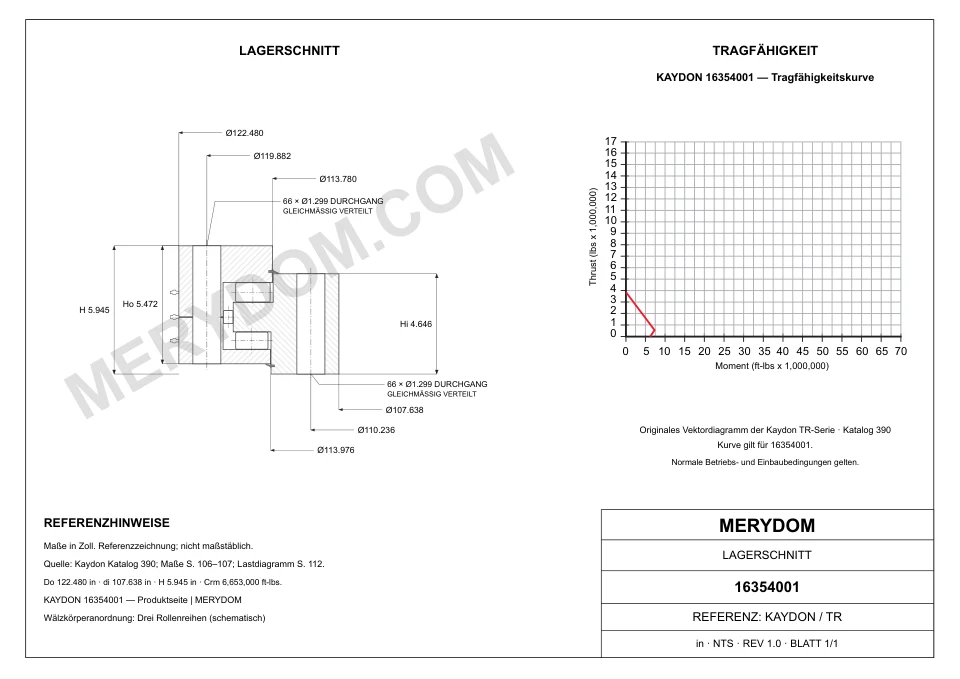

| Gesamt-Außendurchmesser (Do) | 122.480 in3,110.992 mm |
| Gesamt-Innendurchmesser (di) | 107.638 in2,734.005 mm |
| Gesamthöhe (H) | 5.945 in151.003 mm |
| Innendurchmesser des Außenrings (Di) | 113.780 in2,890.012 mm |
| Außendurchmesser des Innenrings (do) | 113.976 in2,894.99 mm |
| Lochkreis Außenring (Lo) | 119.882 in3,045.003 mm |
| Lochkreis Innenring (Li) | 110.236 in2,799.994 mm |
| Assembly weight (G) | 3500 lb1,587.573 kg |
| Tragzahlen | |
| Momententragzahl (Crm) | 6653000 in6,653,000 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 66 Bohrungen · 1.299 |
| Schraubenbohrungen Innenring (ni) | 66 Bohrungen · 1.299 |
| Verzahnung | |
| Integrierte Verzahnung | Nicht zutreffend |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

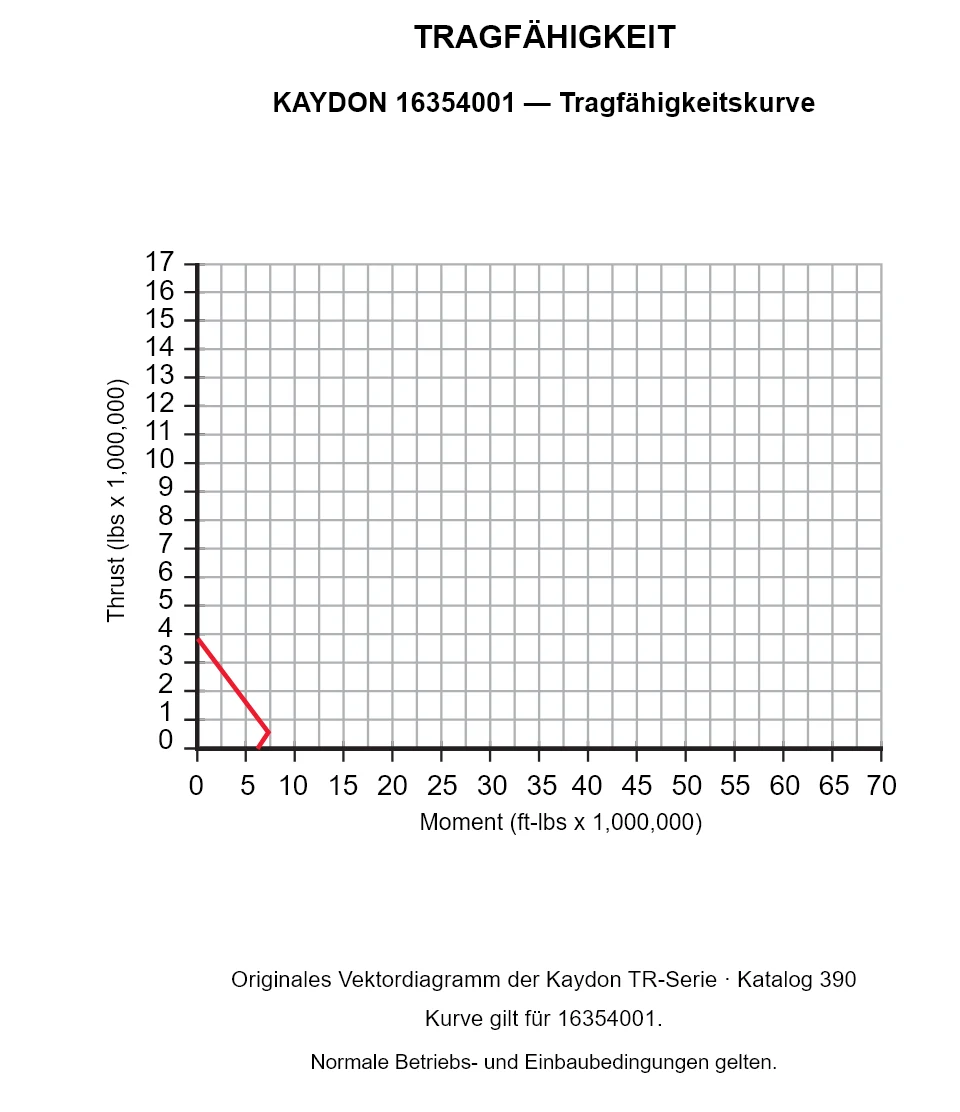

Traglastdiagramm der Serie TR
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
