MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16338001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16338001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16338001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

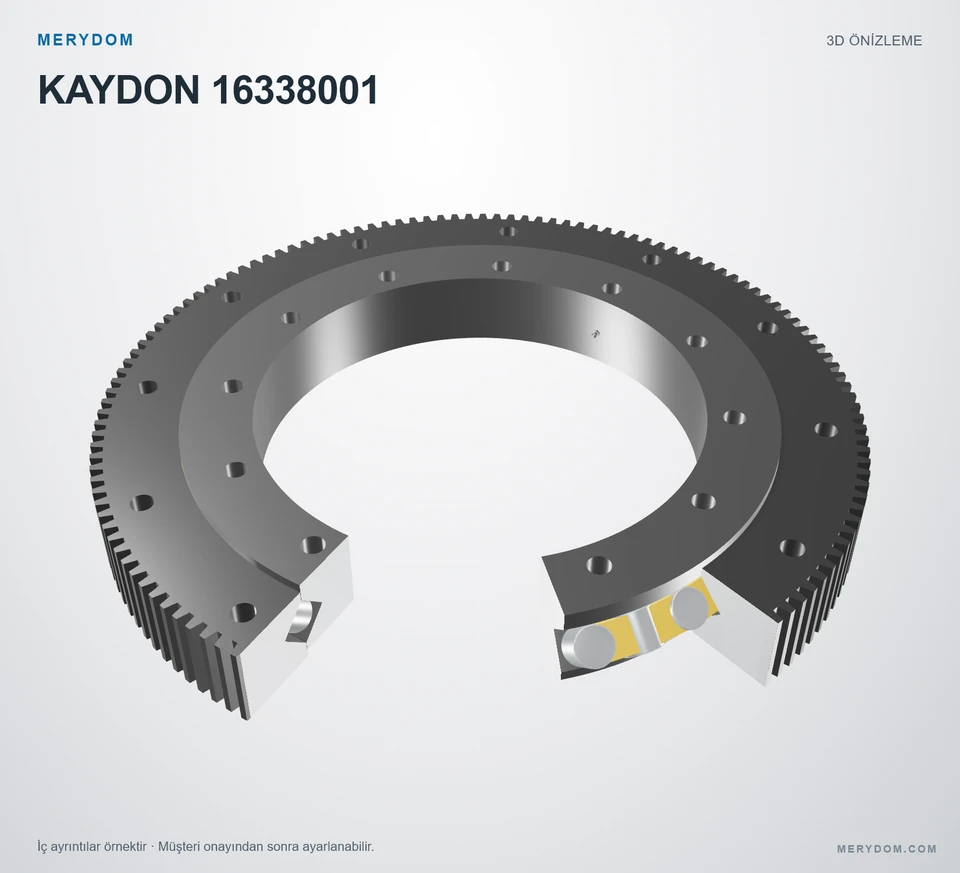

KAYDON 16338001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16338001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16338001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
23.333 in
Overall ID (di)
13.750 in
Toplam yükseklik
2.750 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
12 / 12 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

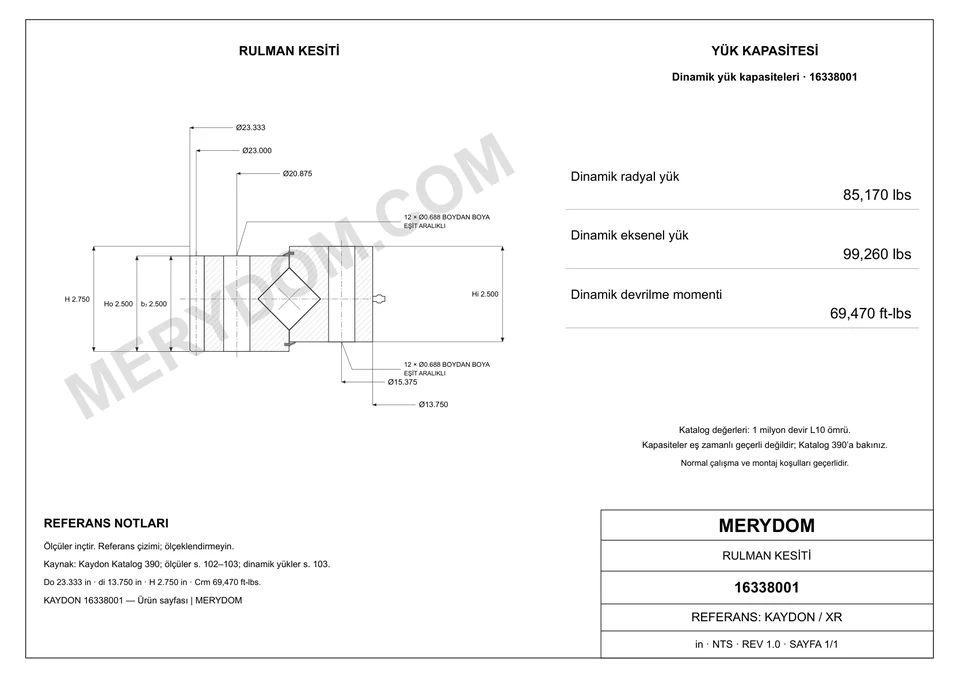

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
23.333 inyaklaşık 592,66 mm
Toplam iç çap (di)
13.750 inyaklaşık 349,3 mm
Toplam yükseklik (H)
2.750 inyaklaşık 69,9 mm
Montaj ağırlığı (G)
175 lbyaklaşık 79,379 kg
İç bilezik yüksekliği (Hi)
2.500 inyaklaşık 64 mm
Dış bilezik yüksekliği (Ho)
2.500 inyaklaşık 64 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
20.875 inyaklaşık 530,23 mm
İç bilezik cıvata dairesi (Li)
15.375 inyaklaşık 390,53 mm

Dişli

Dişli hatve çapı (D2)
23.000 inyaklaşık 584 mm
Diametral adım (Pd)
6
Diş sayısı (z2)
138
Catalogue gear face width (b2)
2.500 inyaklaşık 64 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16338001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16338001
Şununla değiştirilebilirliği sertifikalıKaydon 16338001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16338001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)23.333 inyaklaşık 592,66 mm
Toplam iç çap (di)13.750 inyaklaşık 349,3 mm
Toplam yükseklik (H)2.750 inyaklaşık 69,9 mm
İç bilezik yüksekliği (Hi)2.500 inyaklaşık 64 mm
Dış bilezik yüksekliği (Ho)2.500 inyaklaşık 64 mm
Dış bilezik cıvata dairesi (Lo)20.875 inyaklaşık 530,23 mm
İç bilezik cıvata dairesi (Li)15.375 inyaklaşık 390,53 mm
Dişli hatve çapı (D2)23.000 inyaklaşık 584 mm
Montaj ağırlığı (G)175 lbyaklaşık 79,379 kg
Yük değerleri
Maksimum diş yükü (Fz)7430 lbfyaklaşık 33,05 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings85170.0000000000 lbfyaklaşık 378,86 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings99260.0000000000 lbfyaklaşık 441,53 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings69470.0000000000 ft·lbfyaklaşık 94,19 kN·m
Montaj
Dış bilezik cıvata delikleri (no)12 delik · 0.688
İç bilezik cıvata delikleri (ni)12 delik · 0.688
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)6 DP
Eşdeğer modül (derived reference only) (m)4.233333 mm
Diş sayısı (z2)138
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16338001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16338001.
