MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16338001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16338001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16338001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

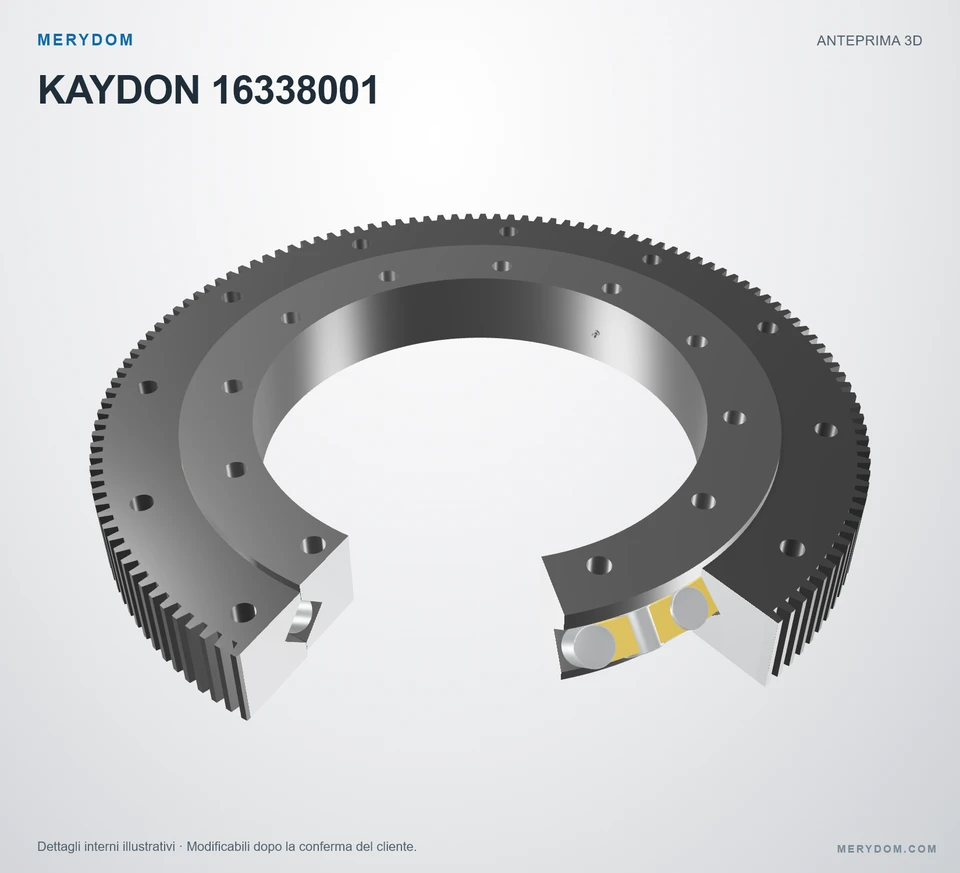

KAYDON 16338001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16338001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16338001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
23.333 in
Overall ID (di)
13.750 in
Altezza totale
2.750 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
12 / 12 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile

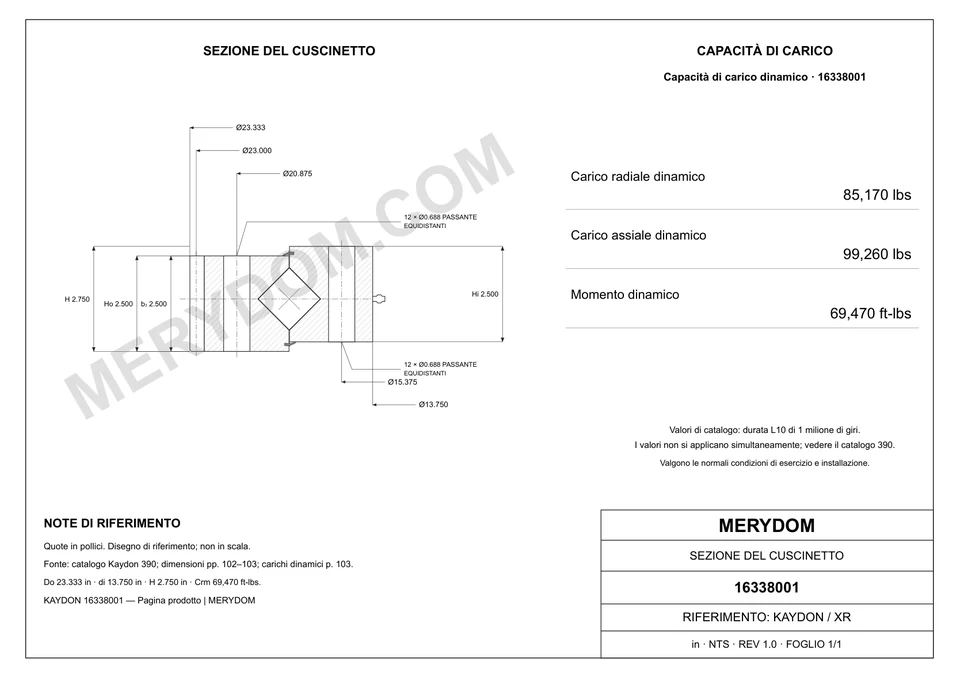

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
23.333 incirca 592,66 mm
Diametro interno totale (di)
13.750 incirca 349,3 mm
Altezza totale (H)
2.750 incirca 69,9 mm
Peso del gruppo (G)
175 lbcirca 79,379 kg
Altezza dell’anello interno (Hi)
2.500 incirca 64 mm
Altezza dell’anello esterno (Ho)
2.500 incirca 64 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
20.875 incirca 530,23 mm
Circonferenza bulloni anello interno (Li)
15.375 incirca 390,53 mm

Dentatura

Diametro primitivo dentatura (D2)
23.000 incirca 584 mm
Passo diametrale (Pd)
6
Numero di denti (z2)
138
Catalogue gear face width (b2)
2.500 incirca 64 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16338001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16338001
Certificato intercambiabile conKaydon 16338001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16338001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)23.333 incirca 592,66 mm
Diametro interno totale (di)13.750 incirca 349,3 mm
Altezza totale (H)2.750 incirca 69,9 mm
Altezza dell’anello interno (Hi)2.500 incirca 64 mm
Altezza dell’anello esterno (Ho)2.500 incirca 64 mm
Circonferenza bulloni anello esterno (Lo)20.875 incirca 530,23 mm
Circonferenza bulloni anello interno (Li)15.375 incirca 390,53 mm
Diametro primitivo dentatura (D2)23.000 incirca 584 mm
Peso del gruppo (G)175 lbcirca 79,379 kg
Capacità di carico
Carico massimo sul dente (Fz)7430 lbfcirca 33,05 kN
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings85170.0000000000 lbfcirca 378,86 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings99260.0000000000 lbfcirca 441,53 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings69470.0000000000 ft·lbfcirca 94,19 kN·m
Montaggio
Fori bulloni anello esterno (no)12 fori · 0.688
Fori bulloni anello interno (ni)12 fori · 0.688
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)6 DP
Modulo equivalente (derived reference only) (m)4.233333 mm
Numero di denti (z2)138
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16338001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
SUPPORTO RICAMBI MERYDOM

Pronto per prezzo, consegna e conferma applicativa?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16338001.
