Drehverbindung als Ersatz für Kaydon 16338001

Name: MERYDOM Replacement for Kaydon 16338001 Slewing Bearing
Brand: MERYDOM
SKU: 16338001

Zurück zum Ersatzkatalog

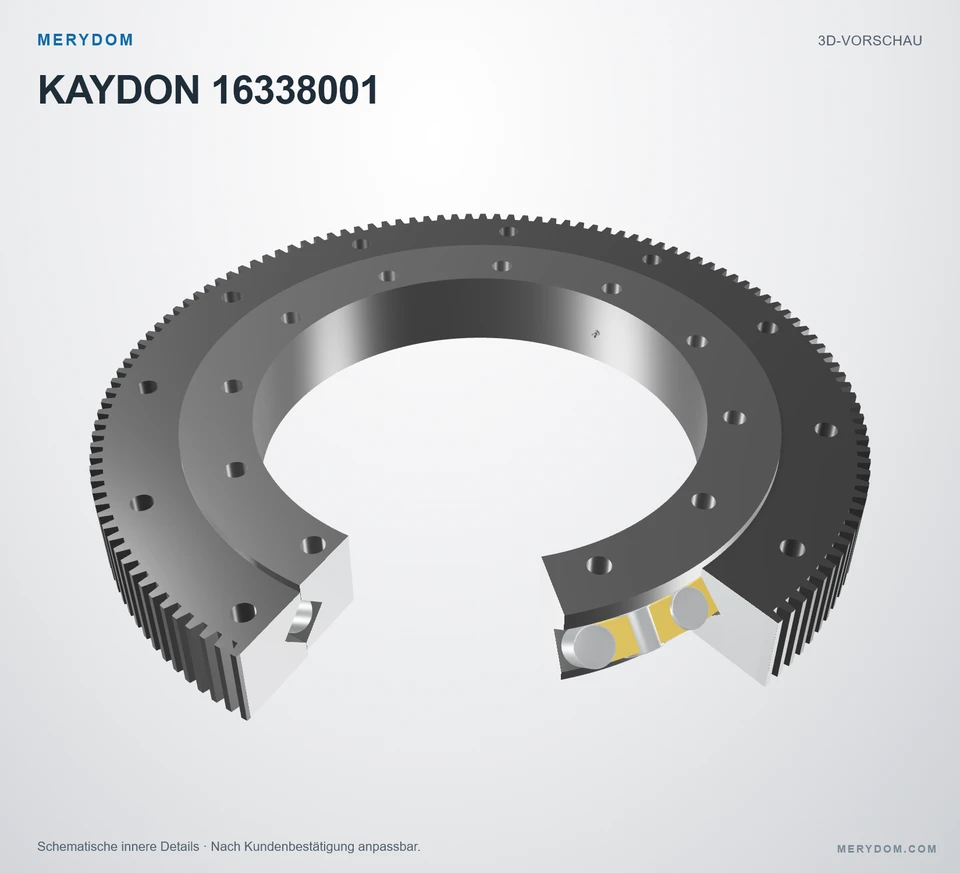

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16338001. — KAYDON 16338001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16338001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16338001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 23.333 in
Overall ID (di): 13.750 in
Gesamthöhe: 2.750 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 12 / 12 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

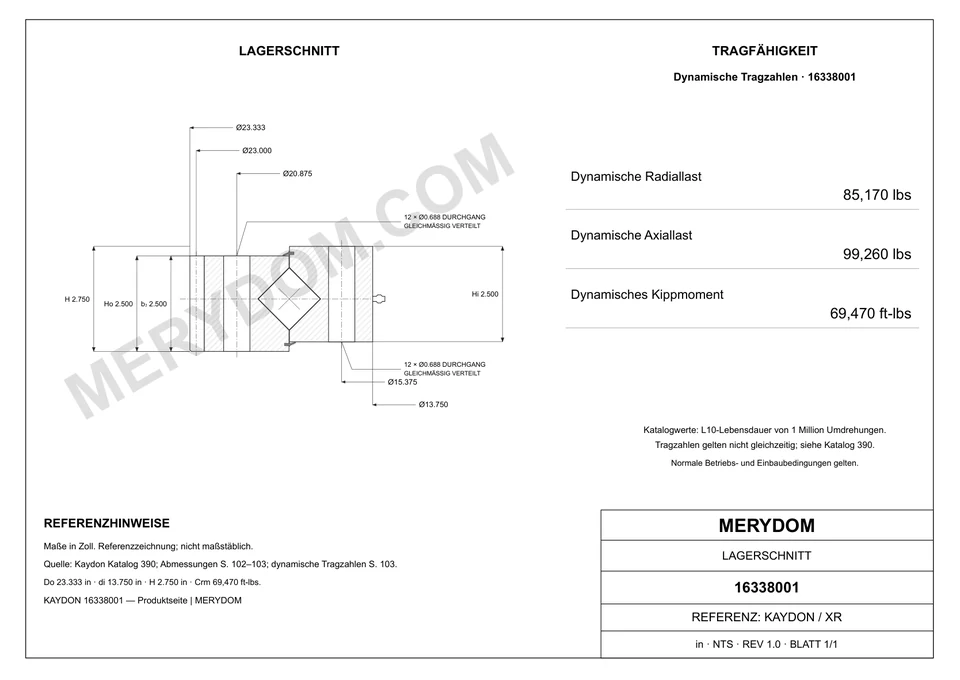

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 23.333 inca. 592,66 mm
Gesamt-Innendurchmesser (di): 13.750 inca. 349,3 mm
Gesamthöhe (H): 2.750 inca. 69,9 mm
Gesamtgewicht (G): 175 lbca. 79,379 kg
Innenringhöhe (Hi): 2.500 inca. 64 mm
Außenringhöhe (Ho): 2.500 inca. 64 mm

Befestigung

Lochkreis Außenring (Lo): 20.875 inca. 530,23 mm
Lochkreis Innenring (Li): 15.375 inca. 390,53 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 23.000 inca. 584 mm
Diametralteilung (Pd): 6
Zähnezahl (z2): 138
Catalogue gear face width (b2): 2.500 inca. 64 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16338001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16338001
Zertifiziert austauschbar mit	Kaydon 16338001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16338001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	23.333 inca. 592,66 mm
Gesamt-Innendurchmesser (di)	13.750 inca. 349,3 mm
Gesamthöhe (H)	2.750 inca. 69,9 mm
Innenringhöhe (Hi)	2.500 inca. 64 mm
Außenringhöhe (Ho)	2.500 inca. 64 mm
Lochkreis Außenring (Lo)	20.875 inca. 530,23 mm
Lochkreis Innenring (Li)	15.375 inca. 390,53 mm
Teilkreisdurchmesser der Verzahnung (D2)	23.000 inca. 584 mm
Gesamtgewicht (G)	175 lbca. 79,379 kg
Tragzahlen
Maximale Zahnkraft (Fz)	7430 lbfca. 33,05 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	85170.0000000000 lbfca. 378,86 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	99260.0000000000 lbfca. 441,53 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	69470.0000000000 ft·lbfca. 94,19 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	12 Bohrungen · 0.688
Schraubenbohrungen Innenring (ni)	12 Bohrungen · 0.688
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	6 DP
Äquivalentes Modul (derived reference only) (m)	4.233333 mm
Zähnezahl (z2)	138

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16338001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16328001	Innenverzahnt	678.18 × 474.142 × 63.5 mm	Details ansehen →
16320001	Unverzahnt	694.995 × 476.987 × 76.987 mm	Details ansehen →
16339001	Außenverzahnt	694.995 × 477.012 × 76.962 mm	Details ansehen →
16337001	Außenverzahnt	406.4 × 233.426 × 55.118 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
