Kaydon 16337001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16337001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16337001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

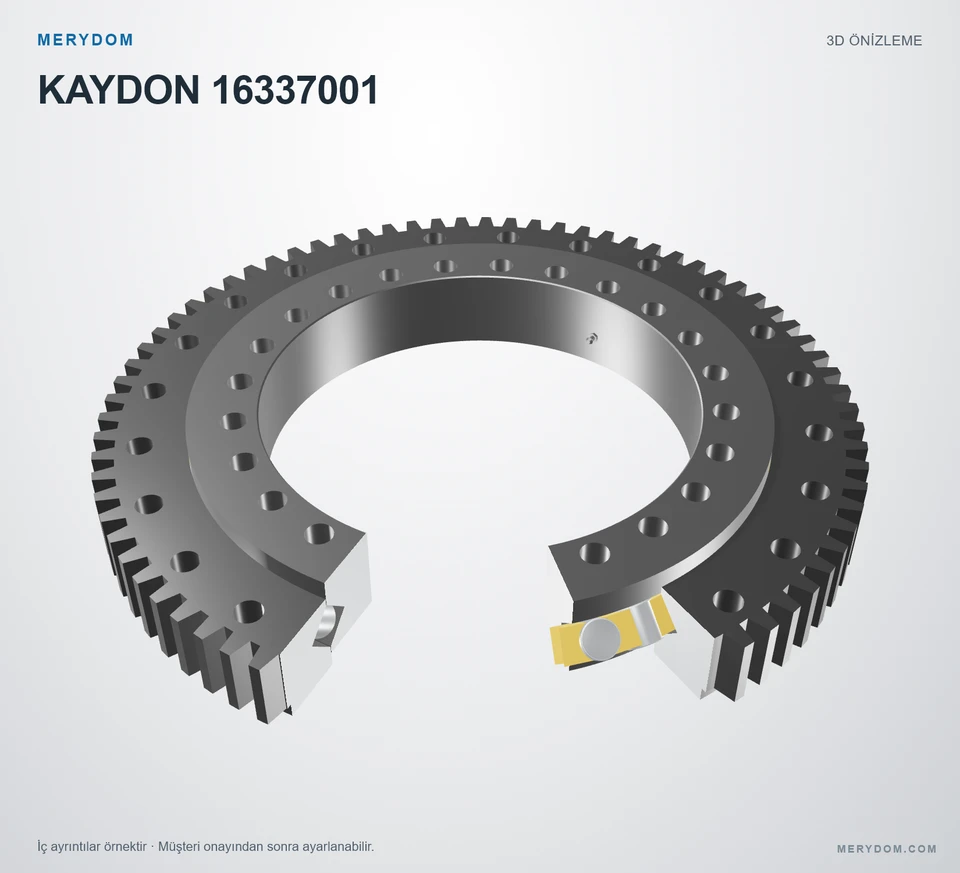

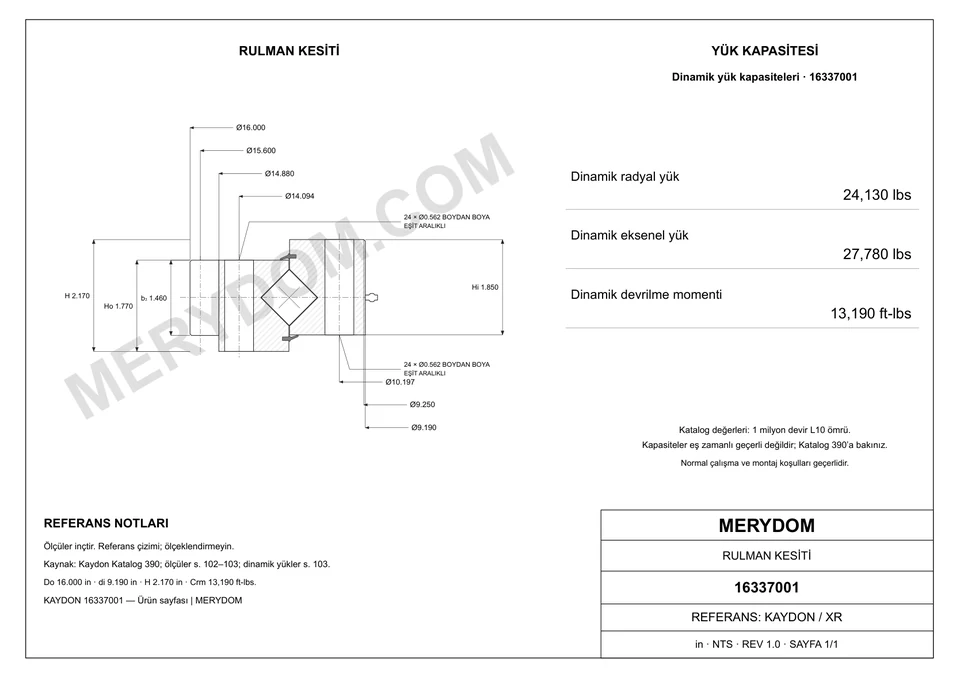

KAYDON 16337001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16337001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16337001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
16.000 in
Overall ID (di)
9.190 in
Toplam yükseklik
2.170 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
24 / 24 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
16.000 inyaklaşık 406 mm
Toplam iç çap (di)
9.190 inyaklaşık 233,4 mm
Dış bilezik gövde dış çapı (Dr)
14.880 inyaklaşık 378 mm
İç bilezik gövde iç çapı (dr)
9.250 inyaklaşık 235 mm
Toplam yükseklik (H)
2.170 inyaklaşık 55,1 mm
Montaj ağırlığı (G)
55 lbyaklaşık 24,948 kg
İç bilezik yüksekliği (Hi)
1.850 inyaklaşık 47 mm
Dış bilezik yüksekliği (Ho)
1.770 inyaklaşık 45 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
14.094 inyaklaşık 357,99 mm
İç bilezik cıvata dairesi (Li)
10.197 inyaklaşık 259 mm

Dişli

Dişli hatve çapı (D2)
15.600 inyaklaşık 396 mm
Diametral adım (Pd)
5
Diş sayısı (z2)
78
Catalogue gear face width (b2)
1.460 inyaklaşık 37,1 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16337001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16337001
Şununla değiştirilebilirliği sertifikalıKaydon 16337001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16337001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)16.000 inyaklaşık 406 mm
Toplam iç çap (di)9.190 inyaklaşık 233,4 mm
Toplam yükseklik (H)2.170 inyaklaşık 55,1 mm
İç bilezik yüksekliği (Hi)1.850 inyaklaşık 47 mm
Dış bilezik yüksekliği (Ho)1.770 inyaklaşık 45 mm
Dış bilezik gövde dış çapı (Dr)14.880 inyaklaşık 378 mm
İç bilezik gövde iç çapı (dr)9.250 inyaklaşık 235 mm
Dış bilezik cıvata dairesi (Lo)14.094 inyaklaşık 357,99 mm
İç bilezik cıvata dairesi (Li)10.197 inyaklaşık 259 mm
Dişli hatve çapı (D2)15.600 inyaklaşık 396 mm
Montaj ağırlığı (G)55 lbyaklaşık 24,948 kg
Yük değerleri
Maksimum diş yükü (Fz)4320 lbfyaklaşık 19,22 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings24130.0000000000 lbfyaklaşık 107,34 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings27780.0000000000 lbfyaklaşık 123,57 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings13190.0000000000 ft·lbfyaklaşık 17,88 kN·m
Montaj
Dış bilezik cıvata delikleri (no)24 delik · 0.562
İç bilezik cıvata delikleri (ni)24 delik · 0.562
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)5 DP
Eşdeğer modül (derived reference only) (m)5.08 mm
Diş sayısı (z2)78
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16337001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16337001.
