MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16320001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16320001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16320001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

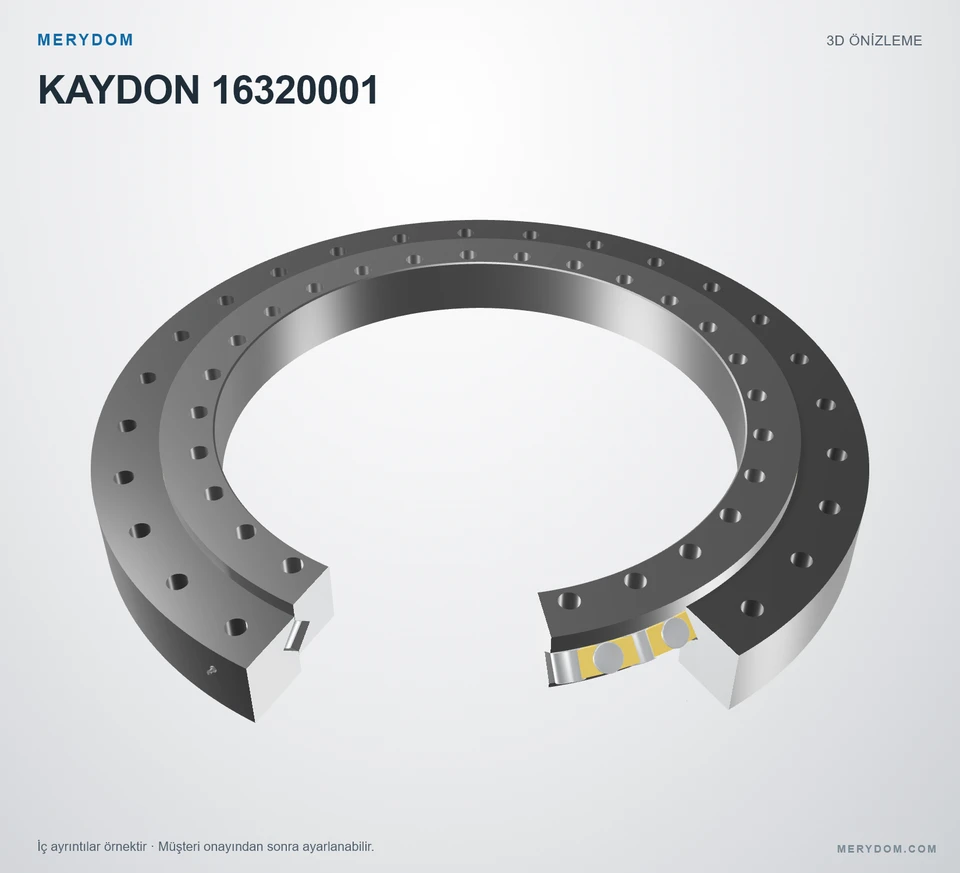

KAYDON 16320001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16320001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16320001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
27.362 in
Overall ID (di)
18.779 in
Toplam yükseklik
3.031 in
Dişli düzeni
Dişlisiz
Montaj delikleri
28 / 28 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
27.362 inyaklaşık 694,99 mm
Toplam iç çap (di)
18.779 inyaklaşık 476,99 mm
Dış bilezik gövde dış çapı (Dr)
27.283 inyaklaşık 692,99 mm
İç bilezik gövde iç çapı (dr)
18.897 inyaklaşık 479,98 mm
Toplam yükseklik (H)
3.031 inyaklaşık 76,99 mm
Montaj ağırlığı (G)
185 lbyaklaşık 83,915 kg
İç bilezik yüksekliği (Hi)
2.244 inyaklaşık 57 mm
Dış bilezik yüksekliği (Ho)
2.520 inyaklaşık 64 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
25.197 inyaklaşık 640 mm
İç bilezik cıvata dairesi (Li)
20.000 inyaklaşık 508 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16320001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16320001
Şununla değiştirilebilirliği sertifikalıKaydon 16320001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16320001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDişlisiz
Boyutlar
Toplam dış çap (Do)27.362 inyaklaşık 694,99 mm
Toplam iç çap (di)18.779 inyaklaşık 476,99 mm
Toplam yükseklik (H)3.031 inyaklaşık 76,99 mm
İç bilezik yüksekliği (Hi)2.244 inyaklaşık 57 mm
Dış bilezik yüksekliği (Ho)2.520 inyaklaşık 64 mm
Dış bilezik gövde dış çapı (Dr)27.283 inyaklaşık 692,99 mm
İç bilezik gövde iç çapı (dr)18.897 inyaklaşık 479,98 mm
Dış bilezik cıvata dairesi (Lo)25.197 inyaklaşık 640 mm
İç bilezik cıvata dairesi (Li)20.000 inyaklaşık 508 mm
Montaj ağırlığı (G)185 lbyaklaşık 83,915 kg
Yük değerleri
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings64560.0000000000 lbfyaklaşık 287,18 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings73730.0000000000 lbfyaklaşık 327,97 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings65660.0000000000 ft·lbfyaklaşık 89,02 kN·m
Montaj
Dış bilezik cıvata delikleri (no)28 delik · 0.709
İç bilezik cıvata delikleri (ni)28 delik · 0.709
Dişli
Entegre dişliUygulanamaz
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16320001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
