Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
MERYDOM 16393001
Verificado em fábrica pela MERYDOM para intercâmbio com Kaydon 16393001. O produto MERYDOM usa a mesma designação de modelo para referência cruzada direta.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16393001

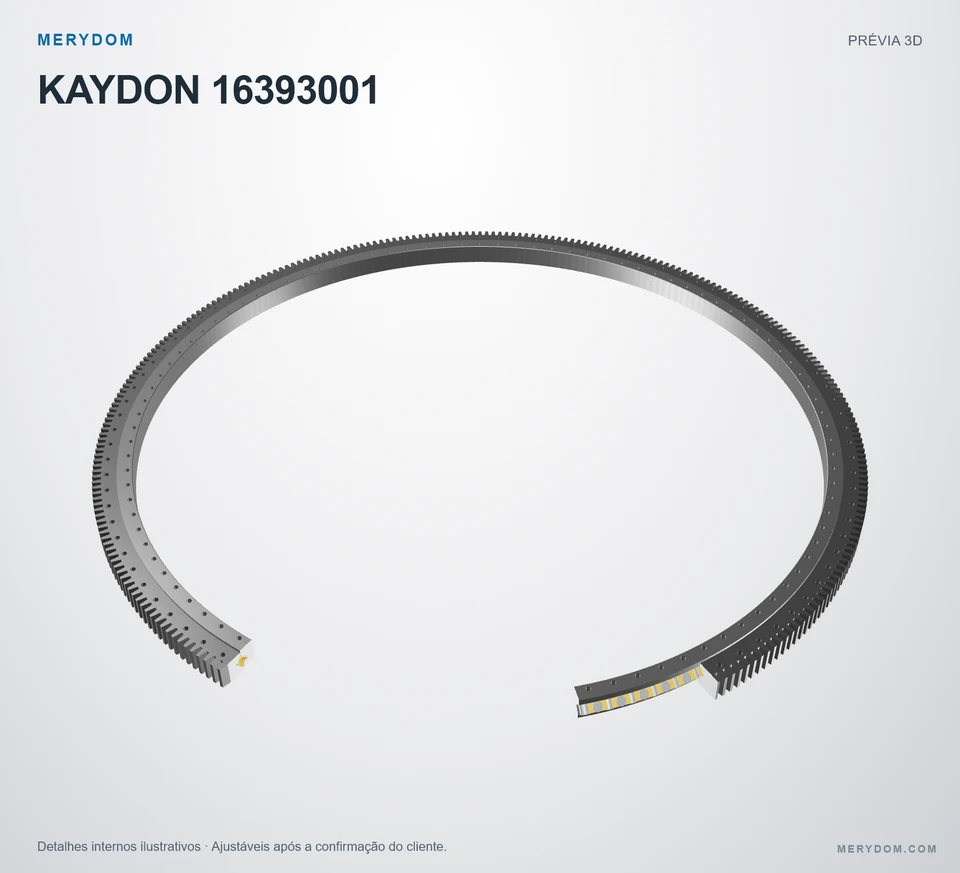

Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16393001.
Verificado pela MERYDOMVerificação de engenharia · Rev. 1.0- Overall OD (Do)
- 209.843 in
- Overall ID (di)
- 188.583 in
- Altura total
- 7.047 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 100 / 100 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Rev. 1.0Especificações do produto
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16393001 |
| Certificado como intercambiável com | Kaydon 16393001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisão do desenho aprovado | 1.0 |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Data de certificação | 2026-08-15 |
| Materiais | |
| Opções de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções de material dos espaçadores | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | XR Série |
| Modelo de referência | 16393001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Engrenagem externa |

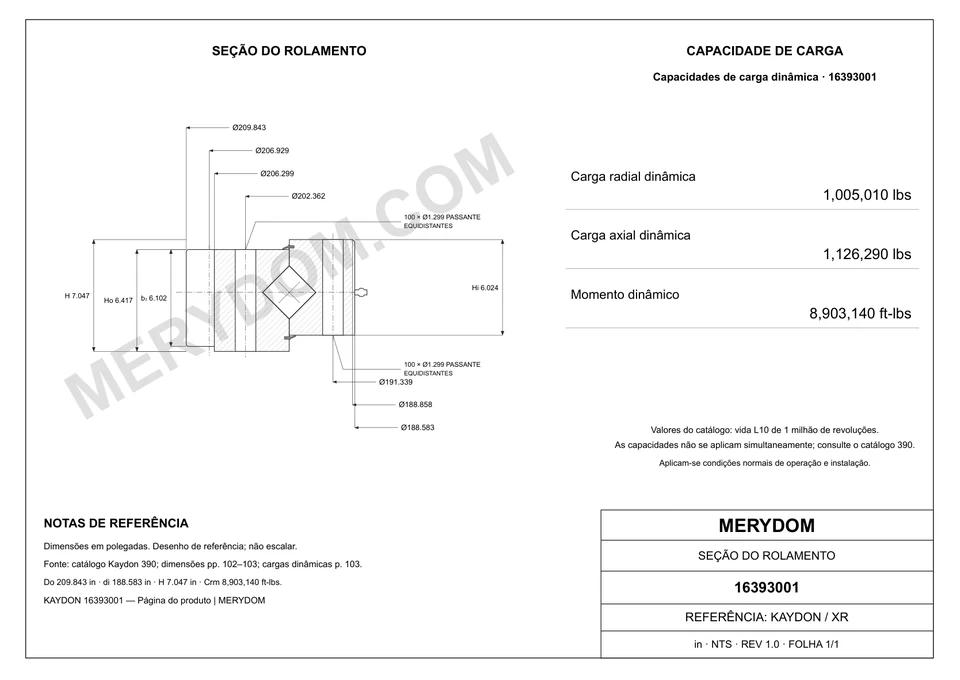

| Dimensões | |
| Diâmetro externo total (Do) | 209.843 in5,330.012 mm |
| Diâmetro interno total (di) | 188.583 in4,790.008 mm |
| Altura total (H) | 7.047 in178.994 mm |
| Diâmetro externo do corpo do anel externo (Dr) | 206.299 in5,239.995 mm |
| Diâmetro interno do corpo do anel interno (dr) | 188.858 in4,796.993 mm |
| Círculo de parafusos do anel externo (Lo) | 202.362 in5,139.995 mm |
| Círculo de parafusos do anel interno (Li) | 191.339 in4,860.011 mm |
| Diâmetro primitivo da engrenagem (D2) | 206.929 in5,255.997 mm |
| Assembly weight (G) | 9750 lb4,422.526 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 81360 lbf361,907.311 N |
| Capacidade de carga de momento (Crm) | 8903140 in8,903,140 |
| Montagem | |
| Furos de parafusos do anel externo (no) | 100 furos · 1.299 |
| Furos de parafusos do anel interno (ni) | 100 furos · 1.299 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Passo diametral (Pd) | DP |
| Módulo equivalente (m) | 18 mm |
| Número de dentes (z2) | 292 |
Nível 3 · Verificado pela Engenharia MERYDOMCertificado em 2026-08-15 por Departamento de Engenharia da MERYDOM.
ENGENHARIA MERYDOM
Projeto substituto verificado em fábrica
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções de material dos anéis: 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções de espaçadores em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- Revisão padrão do desenho aprovado: 1.0
- Data de certificação vinculada ao registro de importação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16393001.
