MERYDOM 16393001
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon 16393001. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16393001

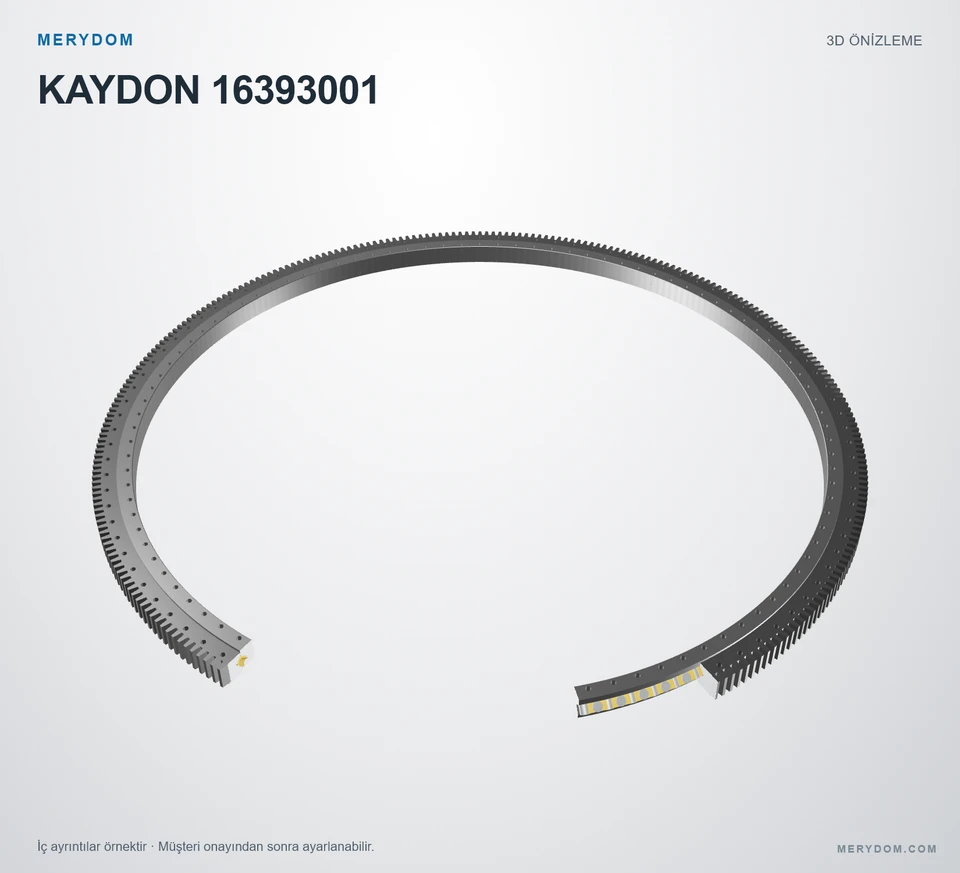

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16393001.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 209.843 in
- Overall ID (di)
- 188.583 in
- Toplam yükseklik
- 7.047 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 100 / 100 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

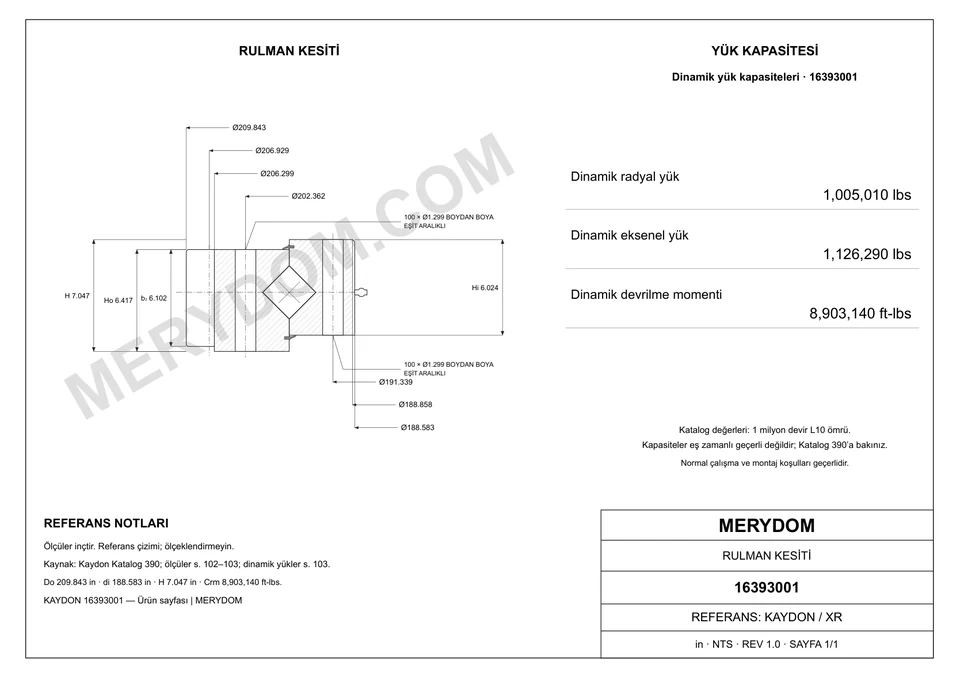

MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16393001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16393001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | XR Seri |
| Referans model | 16393001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 209.843 in5,330.012 mm |
| Toplam iç çap (di) | 188.583 in4,790.008 mm |
| Toplam yükseklik (H) | 7.047 in178.994 mm |
| Dış bilezik gövde dış çapı (Dr) | 206.299 in5,239.995 mm |
| İç bilezik gövde iç çapı (dr) | 188.858 in4,796.993 mm |
| Dış bilezik cıvata dairesi (Lo) | 202.362 in5,139.995 mm |
| İç bilezik cıvata dairesi (Li) | 191.339 in4,860.011 mm |
| Dişli hatve çapı (D2) | 206.929 in5,255.997 mm |
| Assembly weight (G) | 9750 lb4,422.526 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 81360 lbf361,907.311 N |
| Moment yük kapasitesi (Crm) | 8903140 in8,903,140 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 100 delik · 1.299 |
| İç bilezik cıvata delikleri (ni) | 100 delik · 1.299 |
| Dişli | |
| Hatve sistemi | MODULE |
| Diametral adım (Pd) | DP |
| Eşdeğer modül (m) | 18 mm |
| Diş sayısı (z2) | 292 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
