Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

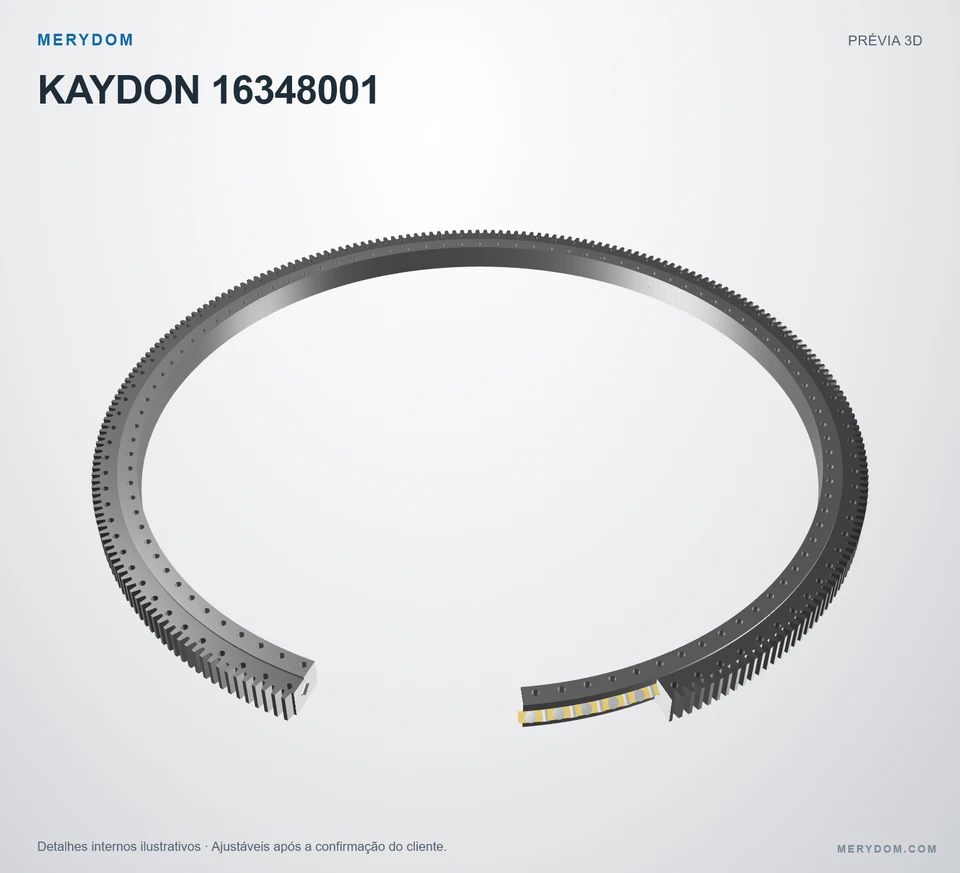

Rolamento de giro de substituição para Kaydon 16348001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16348001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16348001. Série: Xr. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16348001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16348001.
- Overall OD (Do)
- 159.843 in
- Overall ID (di)
- 141.732 in
- Altura total
- 6.142 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 100 / 100 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

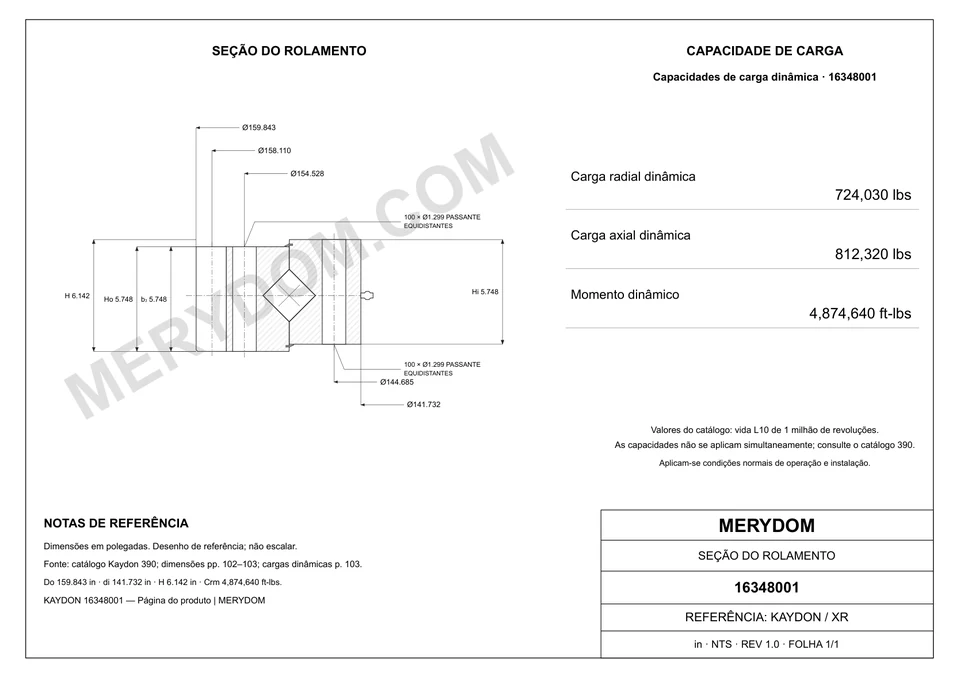

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 159.843 inaproximadamente 4.060,01 mm
- Diâmetro interno total (di)
- 141.732 inaproximadamente 3.599,99 mm
- Altura total (H)
- 6.142 inaproximadamente 156,01 mm
- Peso do conjunto (G)
- 5480 lbaproximadamente 2.485,686 kg
- Altura do anel interno (Hi)
- 5.748 inaproximadamente 146 mm
- Altura do anel externo (Ho)
- 5.748 inaproximadamente 146 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 154.528 inaproximadamente 3.925,01 mm
- Círculo de parafusos do anel interno (Li)
- 144.685 inaproximadamente 3.675 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 158.110 inaproximadamente 4.016 mm
- Número de dentes (z2)
- 251
- Catalogue gear face width (b2)
- 5.748 inaproximadamente 146 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16348001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16348001 |
| Certificado como intercambiável com | Kaydon 16348001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Xr Série |
| Modelo de referência | 16348001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 159.843 inaproximadamente 4.060,01 mm |
| Diâmetro interno total (di) | 141.732 inaproximadamente 3.599,99 mm |
| Altura total (H) | 6.142 inaproximadamente 156,01 mm |
| Altura do anel interno (Hi) | 5.748 inaproximadamente 146 mm |
| Altura do anel externo (Ho) | 5.748 inaproximadamente 146 mm |
| Círculo de parafusos do anel externo (Lo) | 154.528 inaproximadamente 3.925,01 mm |
| Círculo de parafusos do anel interno (Li) | 144.685 inaproximadamente 3.675 mm |
| Diâmetro primitivo da engrenagem (D2) | 158.110 inaproximadamente 4.016 mm |
| Peso do conjunto (G) | 5480 lbaproximadamente 2.485,686 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 67650 lbfaproximadamente 300,92 kN |
| Capacidade de carga radial dinâmica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 724030.0000000000 lbfaproximadamente 3.220,65 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 812320.0000000000 lbfaproximadamente 3.613,38 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 4874640.0000000000 ft·lbfaproximadamente 6.609,12 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 100 furos · 1.299 |
| Furos de parafusos do anel interno (ni) | 100 furos · 1.299 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Source module (m) | Módulo 16 (origem (16)) |
| Número de dentes (z2) | 251 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16348001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
SUPORTE A SUBSTITUTOS MERYDOM
Solicitar preço e prazoPronto para confirmar preço, prazo e aplicação?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16348001.
