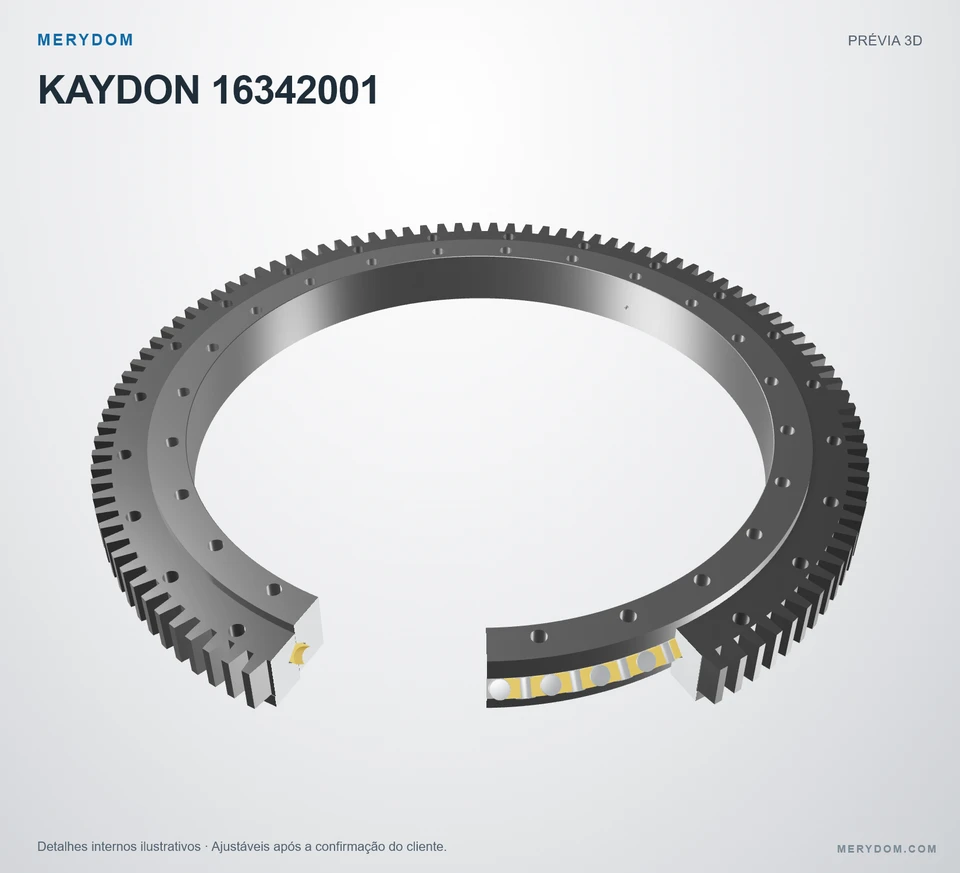

Rolamento de giro de substituição para Kaydon 16342001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16342001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16342001. Série: Xr. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16342001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16342001.
- Overall OD (Do)
- 45.050 in
- Overall ID (di)
- 34.180 in
- Altura total
- 3.930 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 24 / 24 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

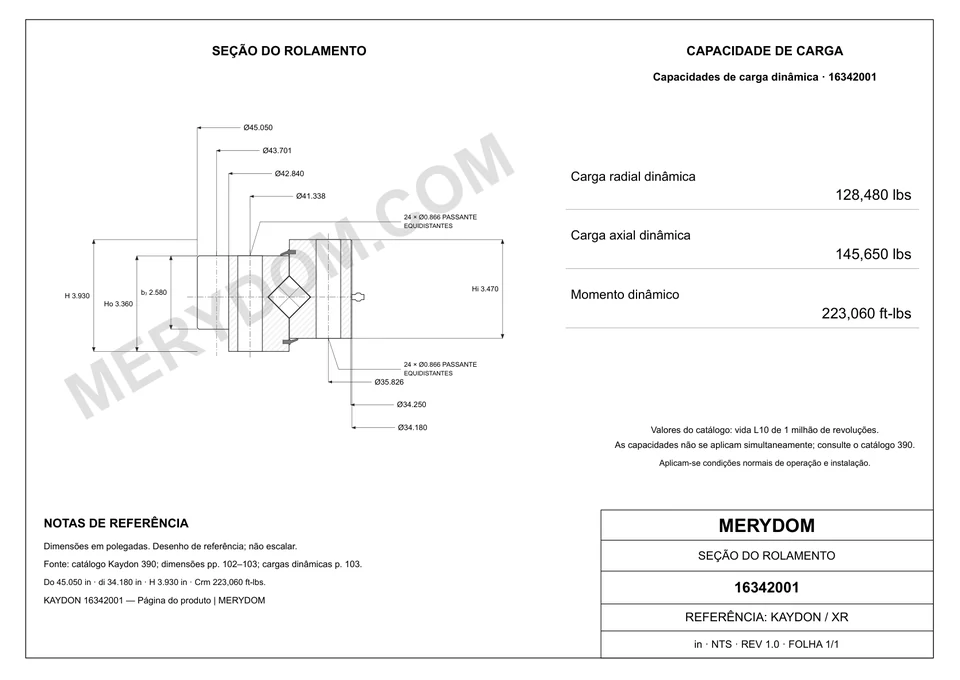

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 45.050 inaproximadamente 1.144,3 mm
- Diâmetro interno total (di)
- 34.180 inaproximadamente 868,2 mm
- Diâmetro externo do corpo do anel externo (Dr)
- 42.840 inaproximadamente 1.088,1 mm
- Diâmetro interno do corpo do anel interno (dr)
- 34.250 inaproximadamente 870 mm
- Altura total (H)
- 3.930 inaproximadamente 99,8 mm
- Peso do conjunto (G)
- 470 lbaproximadamente 213,188 kg
- Altura do anel interno (Hi)
- 3.470 inaproximadamente 88,1 mm
- Altura do anel externo (Ho)
- 3.360 inaproximadamente 85,3 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 41.338 inaproximadamente 1.049,99 mm
- Círculo de parafusos do anel interno (Li)
- 35.826 inaproximadamente 909,98 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 43.701 inaproximadamente 1.110,01 mm
- Número de dentes (z2)
- 111
- Catalogue gear face width (b2)
- 2.580 inaproximadamente 65,5 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16342001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16342001 |
| Certificado como intercambiável com | Kaydon 16342001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Xr Série |
| Modelo de referência | 16342001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 45.050 inaproximadamente 1.144,3 mm |
| Diâmetro interno total (di) | 34.180 inaproximadamente 868,2 mm |
| Altura total (H) | 3.930 inaproximadamente 99,8 mm |
| Altura do anel interno (Hi) | 3.470 inaproximadamente 88,1 mm |
| Altura do anel externo (Ho) | 3.360 inaproximadamente 85,3 mm |
| Diâmetro externo do corpo do anel externo (Dr) | 42.840 inaproximadamente 1.088,1 mm |
| Diâmetro interno do corpo do anel interno (dr) | 34.250 inaproximadamente 870 mm |
| Círculo de parafusos do anel externo (Lo) | 41.338 inaproximadamente 1.049,99 mm |
| Círculo de parafusos do anel interno (Li) | 35.826 inaproximadamente 909,98 mm |
| Diâmetro primitivo da engrenagem (D2) | 43.701 inaproximadamente 1.110,01 mm |
| Peso do conjunto (G) | 470 lbaproximadamente 213,188 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 15490 lbfaproximadamente 68,9 kN |
| Capacidade de carga radial dinâmica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 128480.0000000000 lbfaproximadamente 571,51 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 145650.0000000000 lbfaproximadamente 647,88 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 223060.0000000000 ft·lbfaproximadamente 302,43 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 24 furos · 0.866 |
| Furos de parafusos do anel interno (ni) | 24 furos · 0.866 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Source module (m) | Módulo 10 (origem (10)) |
| Número de dentes (z2) | 111 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16342001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
