Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 16342001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16342001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16342001

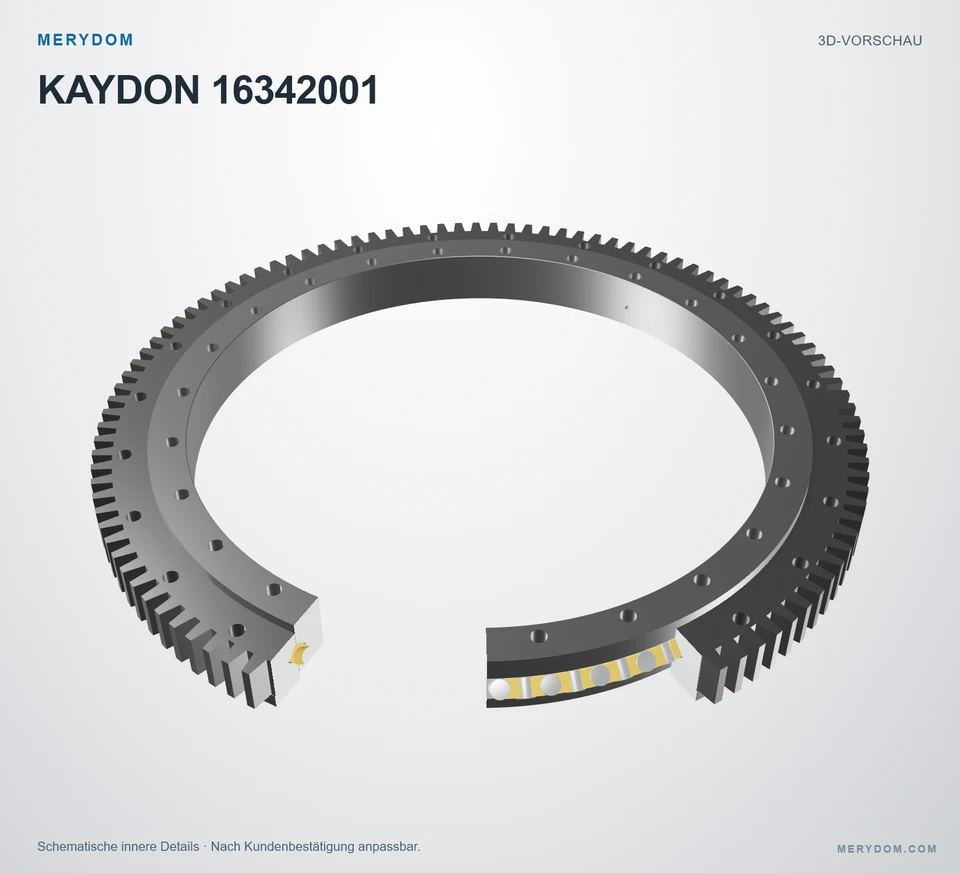

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16342001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 45.050 in
- Overall ID (di)
- 34.180 in
- Gesamthöhe
- 3.930 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 24 / 24 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16342001 |
| Zertifiziert austauschbar mit | Kaydon 16342001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XR Serie |
| Referenzmodell | 16342001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Außenverzahnt |

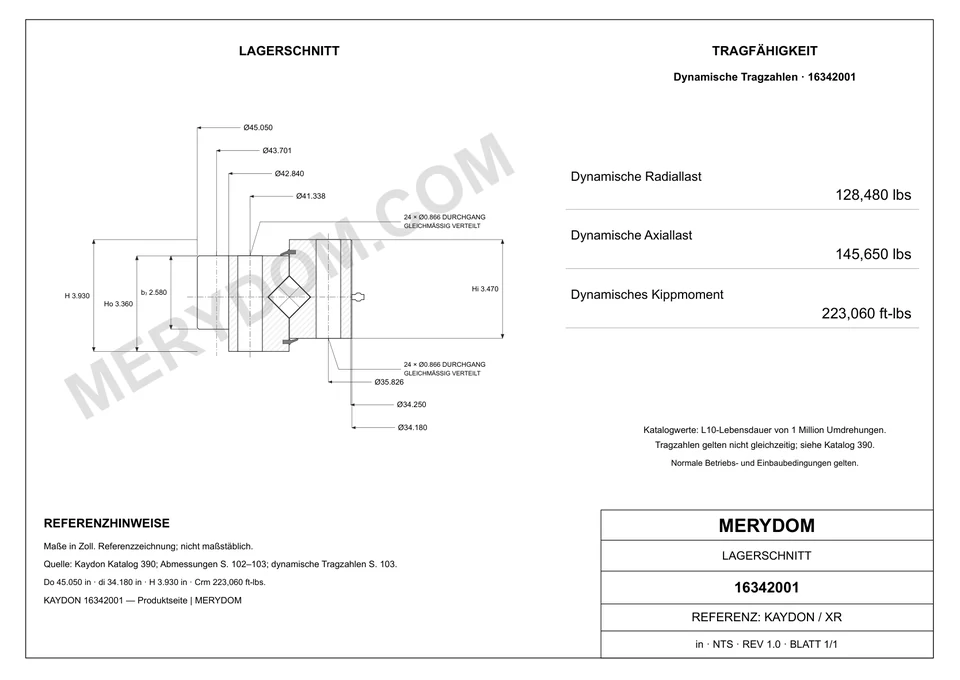

| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 45.050 in1,144.27 mm |
| Gesamt-Innendurchmesser (di) | 34.180 in868.172 mm |
| Gesamthöhe (H) | 3.930 in99.822 mm |
| Außendurchmesser des Außenringkörpers (Dr) | 42.840 in1,088.136 mm |
| Innendurchmesser des Innenringkörpers (dr) | 34.250 in869.95 mm |
| Lochkreis Außenring (Lo) | 41.338 in1,049.985 mm |
| Lochkreis Innenring (Li) | 35.826 in909.98 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 43.701 in1,110.005 mm |
| Assembly weight (G) | 470 lb213.188 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 15490 lbf68,902.953 N |
| Momententragzahl (Crm) | 223060 in223,060 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 24 Bohrungen · 0.866 |
| Schraubenbohrungen Innenring (ni) | 24 Bohrungen · 0.866 |
| Verzahnung | |
| Teilungssystem | MODULE |
| Diametral Pitch (Pd) | DP |
| Äquivalentes Modul (m) | 10 mm |
| Zähnezahl (z2) | 111 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
