Drehverbindung als Ersatz für Kaydon 16343001

Name: MERYDOM Replacement for Kaydon 16343001 Slewing Bearing
Brand: MERYDOM
SKU: 16343001

Zurück zum Ersatzkatalog

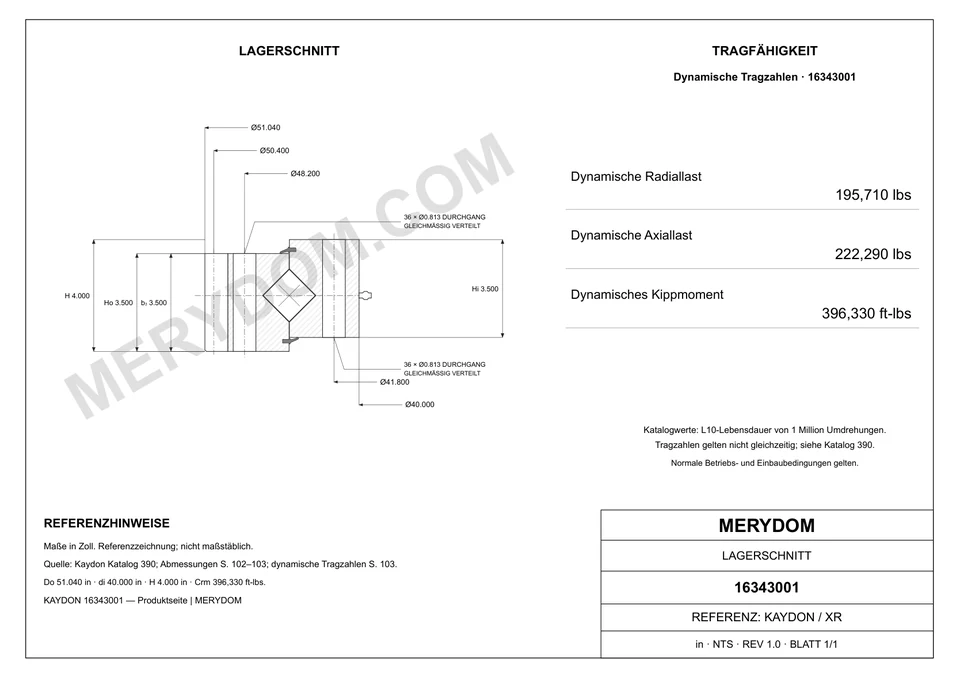

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16343001. — KAYDON 16343001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16343001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16343001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 51.040 in
Overall ID (di): 40.000 in
Gesamthöhe: 4.000 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / 36 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 51.040 inca. 1.296,4 mm
Gesamt-Innendurchmesser (di): 40.000 inca. 1.016 mm
Gesamthöhe (H): 4.000 inca. 102 mm
Gesamtgewicht (G): 680 lbca. 308,443 kg
Innenringhöhe (Hi): 3.500 inca. 89 mm
Außenringhöhe (Ho): 3.500 inca. 89 mm

Befestigung

Lochkreis Außenring (Lo): 48.200 inca. 1.224 mm
Lochkreis Innenring (Li): 41.800 inca. 1.062 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 50.400 inca. 1.280 mm
Diametralteilung (Pd): 2,5
Zähnezahl (z2): 126
Catalogue gear face width (b2): 3.500 inca. 89 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16343001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16343001
Zertifiziert austauschbar mit	Kaydon 16343001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16343001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	51.040 inca. 1.296,4 mm
Gesamt-Innendurchmesser (di)	40.000 inca. 1.016 mm
Gesamthöhe (H)	4.000 inca. 102 mm
Innenringhöhe (Hi)	3.500 inca. 89 mm
Außenringhöhe (Ho)	3.500 inca. 89 mm
Lochkreis Außenring (Lo)	48.200 inca. 1.224 mm
Lochkreis Innenring (Li)	41.800 inca. 1.062 mm
Teilkreisdurchmesser der Verzahnung (D2)	50.400 inca. 1.280 mm
Gesamtgewicht (G)	680 lbca. 308,443 kg
Tragzahlen
Maximale Zahnkraft (Fz)	24380 lbfca. 108,45 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	195710.0000000000 lbfca. 870,56 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	222290.0000000000 lbfca. 988,8 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	396330.0000000000 ft·lbfca. 537,35 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · 0.813
Schraubenbohrungen Innenring (ni)	36 Bohrungen · 0.813
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	2.5 DP
Äquivalentes Modul (derived reference only) (m)	10.16 mm
Zähnezahl (z2)	126

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16343001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
