Drehverbindung als Ersatz für Kaydon 16332001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16332001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16332001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

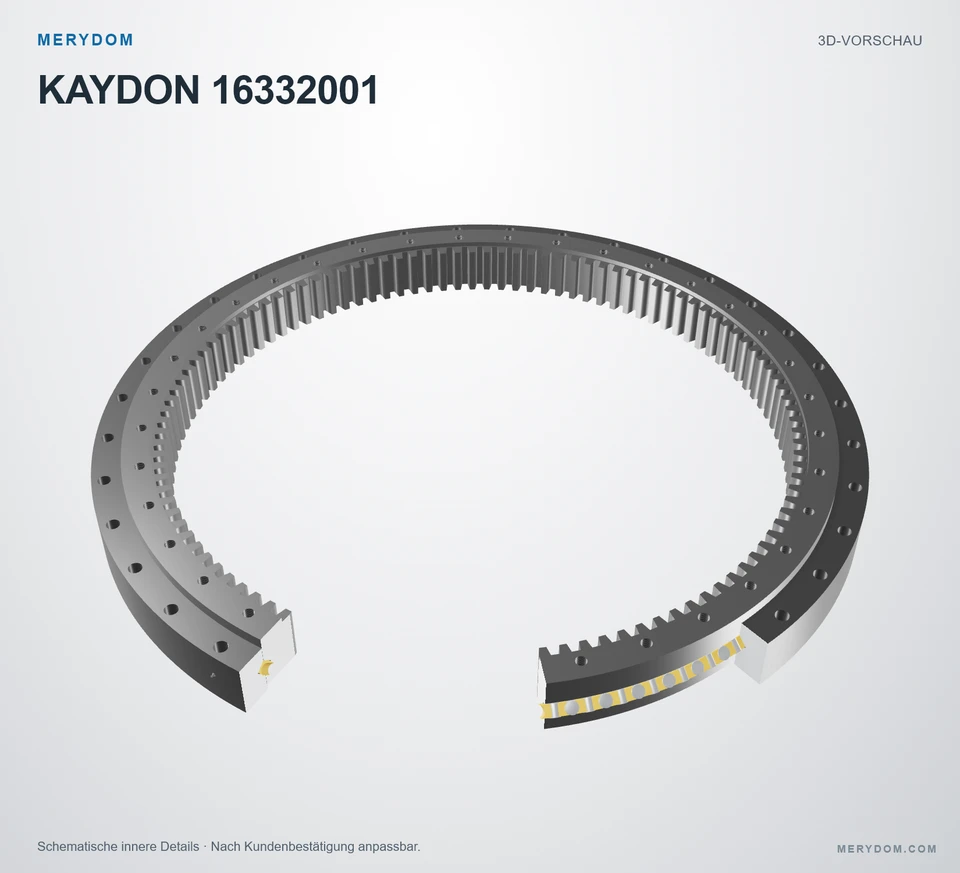

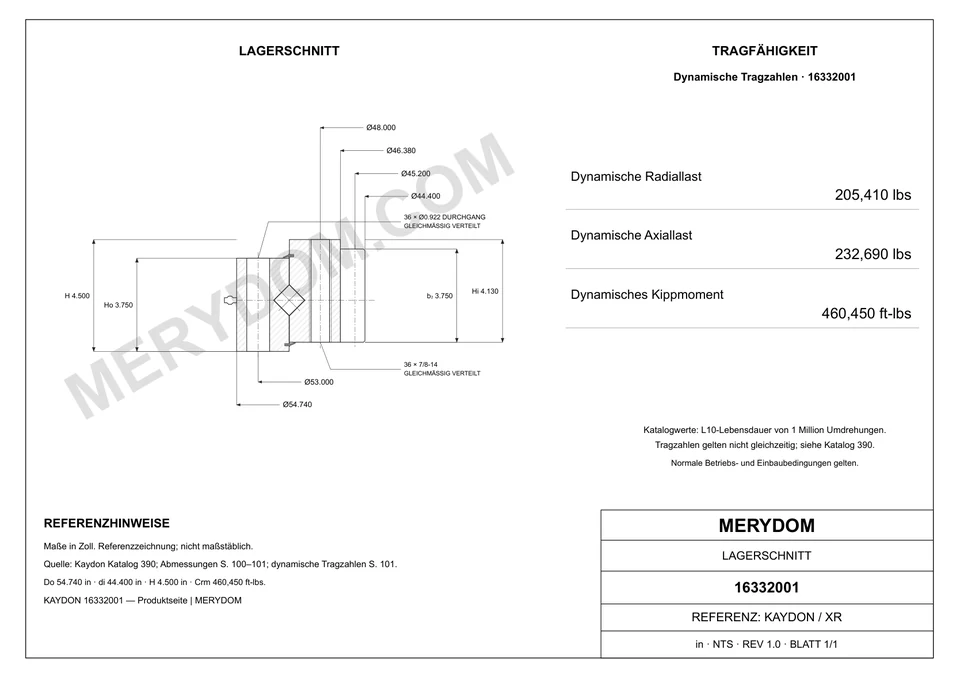

KAYDON 16332001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16332001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16332001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
54.740 in
Overall ID (di)
44.400 in
Gesamthöhe
4.500 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
36 / 36 außen / innen
Lagerbauart
Kreuzrollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
54.740 inca. 1.390,4 mm
Gesamt-Innendurchmesser (di)
44.400 inca. 1.128 mm
Innendurchmesser des Innenringkörpers (dr)
46.380 inca. 1.178,1 mm
Gesamthöhe (H)
4.500 inca. 114 mm
Gesamtgewicht (G)
500 lbca. 226,796 kg
Innenringhöhe (Hi)
4.130 inca. 104,9 mm
Außenringhöhe (Ho)
3.750 inca. 95,3 mm

Befestigung

Lochkreis Außenring (Lo)
53.000 inca. 1.346 mm
Lochkreis Innenring (Li)
48.000 inca. 1.219 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
45.200 inca. 1.148 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
113
Catalogue gear face width (b2)
3.750 inca. 95,3 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16332001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16332001
Zertifiziert austauschbar mitKaydon 16332001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXr Serie
Referenzmodell16332001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionKreuzrollenlager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)54.740 inca. 1.390,4 mm
Gesamt-Innendurchmesser (di)44.400 inca. 1.128 mm
Gesamthöhe (H)4.500 inca. 114 mm
Innenringhöhe (Hi)4.130 inca. 104,9 mm
Außenringhöhe (Ho)3.750 inca. 95,3 mm
Innendurchmesser des Innenringkörpers (dr)46.380 inca. 1.178,1 mm
Lochkreis Außenring (Lo)53.000 inca. 1.346 mm
Lochkreis Innenring (Li)48.000 inca. 1.219 mm
Teilkreisdurchmesser der Verzahnung (D2)45.200 inca. 1.148 mm
Gesamtgewicht (G)500 lbca. 226,796 kg
Tragzahlen
Maximale Zahnkraft (Fz)28600 lbfca. 127,22 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings205410.0000000000 lbfca. 913,71 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings232690.0000000000 lbfca. 1.035,06 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings460450.0000000000 ft·lbfca. 624,29 kN·m
Befestigung
Schraubenbohrungen Außenring (no)36 Bohrungen · 0.922
Schraubenbohrungen Innenring (ni)36 Bohrungen · 7/8-14
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)113
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16332001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
