MERYDOM · Sostituzione certificata in fabbrica

Cuscinetto di rotazione sostitutivo per Kaydon 16343001

Verificato di livello 3

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16343001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Modello di riferimento: Kaydon 16343001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.

Richiedi prezzo e consegnaTorna al catalogo sostitutivo
Torna al catalogo sostitutivo

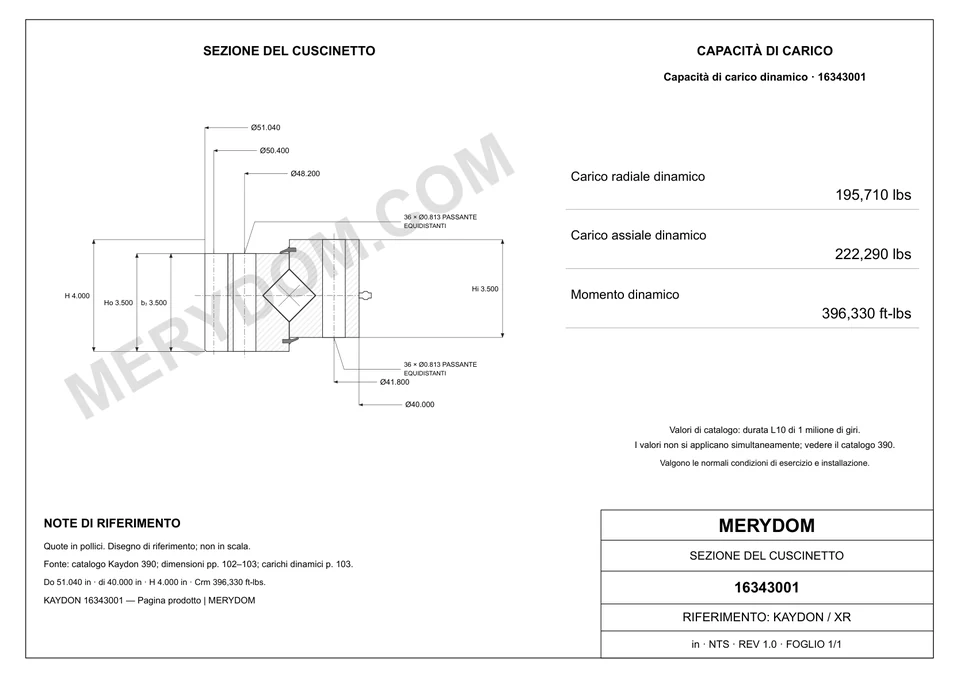

KAYDON 16343001 — anteprima del modello 3D
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

16343001

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16343001.

Dati prodotto certificatiVedi specifiche complete ↓
Overall OD (Do)
51.040 in
Overall ID (di)
40.000 in
Altezza totale
4.000 in
Configurazione dentatura
Dentatura esterna
Fori di fissaggio
36 / 36 esterno / interno
Design del cuscinetto
Rulli incrociati
Garanzia di fabbrica
  • Intercambiabilità dimensionale verificata
  • Materiali controllati da MERYDOM
  • Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Diametro esterno totale (Do)
51.040 incirca 1.296,4 mm
Diametro interno totale (di)
40.000 incirca 1.016 mm
Altezza totale (H)
4.000 incirca 102 mm
Peso del gruppo (G)
680 lbcirca 308,443 kg
Altezza dell’anello interno (Hi)
3.500 incirca 89 mm
Altezza dell’anello esterno (Ho)
3.500 incirca 89 mm

Montaggio

Circonferenza bulloni anello esterno (Lo)
48.200 incirca 1.224 mm
Circonferenza bulloni anello interno (Li)
41.800 incirca 1.062 mm

Dentatura

Diametro primitivo dentatura (D2)
50.400 incirca 1.280 mm
Passo diametrale (Pd)
2,5
Numero di denti (z2)
126
Catalogue gear face width (b2)
3.500 incirca 89 mm
SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione Kaydon 16343001

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato
Parametro tecnicoValore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodottoMERYDOM
Modello MERYDOM16343001
Certificato intercambiabile conKaydon 16343001
Verifica di fabbricaLivello 3 · Verificato da ingegneria
Verificato daReparto tecnico MERYDOM
Metadati di verificaRegistro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli42CrMo / 50Mn
Materiale tenutaNBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatoreNylon tecnico / Ottone
Identificazione
Marchio di riferimentoKaydon
SerieXr Serie
Modello di riferimento16343001
Sistema di misuraPolliciRiferimento metrico mostrato a fianco
Struttura del cuscinettoRulli incrociati
Configurazione dentaturaDentatura esterna
Dimensioni
Diametro esterno totale (Do)51.040 incirca 1.296,4 mm
Diametro interno totale (di)40.000 incirca 1.016 mm
Altezza totale (H)4.000 incirca 102 mm
Altezza dell’anello interno (Hi)3.500 incirca 89 mm
Altezza dell’anello esterno (Ho)3.500 incirca 89 mm
Circonferenza bulloni anello esterno (Lo)48.200 incirca 1.224 mm
Circonferenza bulloni anello interno (Li)41.800 incirca 1.062 mm
Diametro primitivo dentatura (D2)50.400 incirca 1.280 mm
Peso del gruppo (G)680 lbcirca 308,443 kg
Capacità di carico
Carico massimo sul dente (Fz)24380 lbfcirca 108,45 kN
Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings195710.0000000000 lbfcirca 870,56 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings222290.0000000000 lbfcirca 988,8 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings396330.0000000000 ft·lbfcirca 537,35 kN·m
Montaggio
Fori bulloni anello esterno (no)36 fori · 0.813
Fori bulloni anello interno (ni)36 fori · 0.813
Dentatura
Sistema di passoDP
Passo diametrale di origine (Pd)2.5 DP
Modulo equivalente (derived reference only) (m)10.16 mm
Numero di denti (z2)126
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM

Ricambio MERYDOM per Kaydon 16343001

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

  • Sigla modello e ingombro di installazione corrispondenti
  • Interfacce fori e circonferenze bulloni verificate
  • Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

  • Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
  • Sistema di tenuta in gomma nitrilica NBR
  • Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

  • Verifica del reparto tecnico MERYDOM
  • Le prove di verifica sono conservate nel registro interno controllato
  • La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

  • Confermare planarità del supporto, classe e precarico bulloni
  • Verificare carichi applicati, ciclo di lavoro e lubrificazione
  • Confermare temperatura, ambiente e condizioni di installazione
