Drehverbindung als Ersatz für Kaydon 16330001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16330001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16330001. Serie: Xr. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

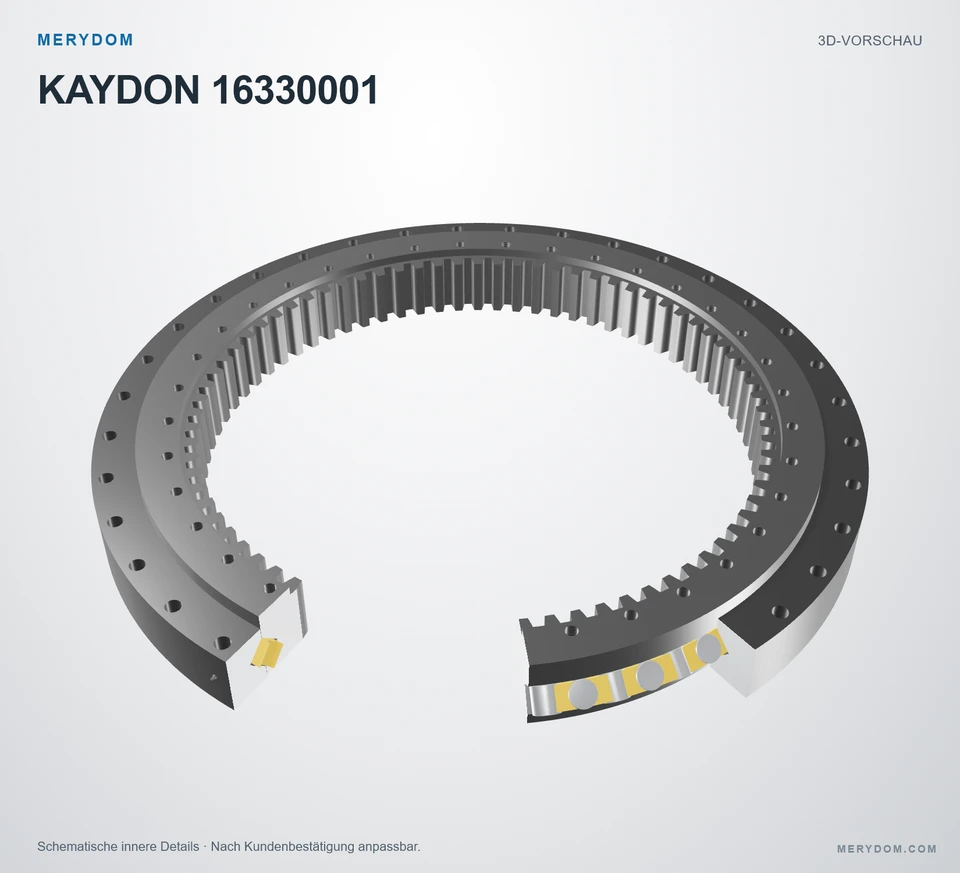

KAYDON 16330001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16330001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16330001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
41.500 in
Overall ID (di)
30.320 in
Gesamthöhe
4.190 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
36 / 36 außen / innen
Lagerbauart
Kreuzrollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
41.500 inca. 1.054 mm
Gesamt-Innendurchmesser (di)
30.320 inca. 770,1 mm
Innendurchmesser des Innenringkörpers (dr)
32.360 inca. 821,9 mm
Gesamthöhe (H)
4.190 inca. 106,4 mm
Gesamtgewicht (G)
510 lbca. 231,332 kg
Innenringhöhe (Hi)
4.000 inca. 102 mm
Außenringhöhe (Ho)
3.370 inca. 85,6 mm

Befestigung

Lochkreis Außenring (Lo)
40.000 inca. 1.016 mm
Lochkreis Innenring (Li)
33.500 inca. 851 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
30.800 inca. 782 mm
Diametralteilung (Pd)
2,5
Zähnezahl (z2)
77
Catalogue gear face width (b2)
3.500 inca. 89 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

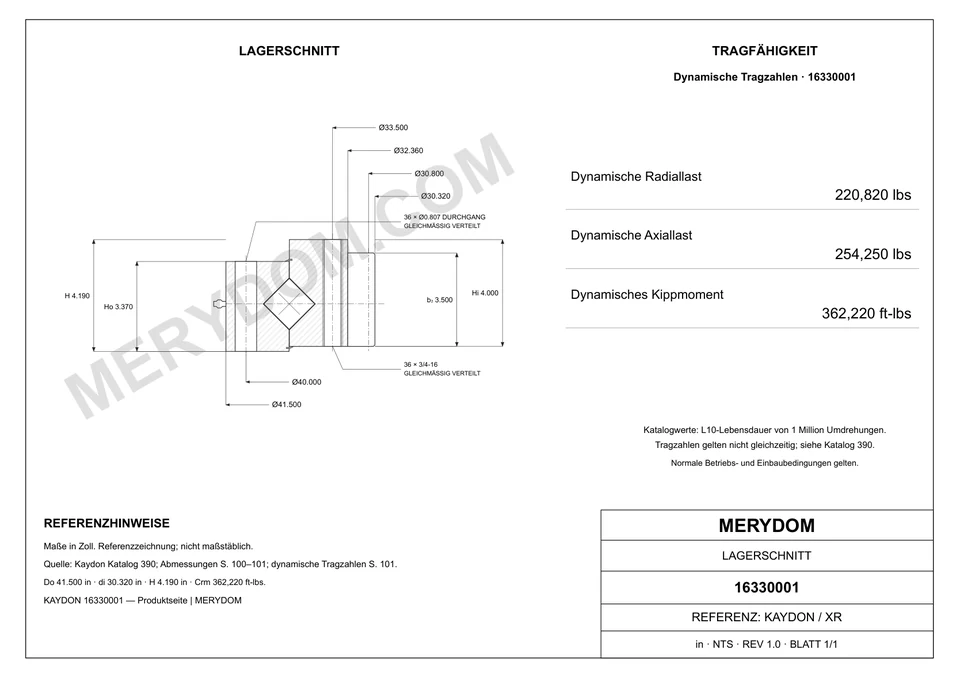

Spezifikationen der Ersatz-Drehverbindung Kaydon 16330001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16330001
Zertifiziert austauschbar mitKaydon 16330001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXr Serie
Referenzmodell16330001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionKreuzrollenlager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)41.500 inca. 1.054 mm
Gesamt-Innendurchmesser (di)30.320 inca. 770,1 mm
Gesamthöhe (H)4.190 inca. 106,4 mm
Innenringhöhe (Hi)4.000 inca. 102 mm
Außenringhöhe (Ho)3.370 inca. 85,6 mm
Innendurchmesser des Innenringkörpers (dr)32.360 inca. 821,9 mm
Lochkreis Außenring (Lo)40.000 inca. 1.016 mm
Lochkreis Innenring (Li)33.500 inca. 851 mm
Teilkreisdurchmesser der Verzahnung (D2)30.800 inca. 782 mm
Gesamtgewicht (G)510 lbca. 231,332 kg
Tragzahlen
Maximale Zahnkraft (Fz)27600 lbfca. 122,77 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings220820.0000000000 lbfca. 982,26 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings254250.0000000000 lbfca. 1.130,96 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings362220.0000000000 ft·lbfca. 491,1 kN·m
Befestigung
Schraubenbohrungen Außenring (no)36 Bohrungen · 0.807
Schraubenbohrungen Innenring (ni)36 Bohrungen · 3/4-16
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2.5 DP
Äquivalentes Modul (derived reference only) (m)10.16 mm
Zähnezahl (z2)77
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16330001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16330001.

Preis und Lieferzeit anfragen
