Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

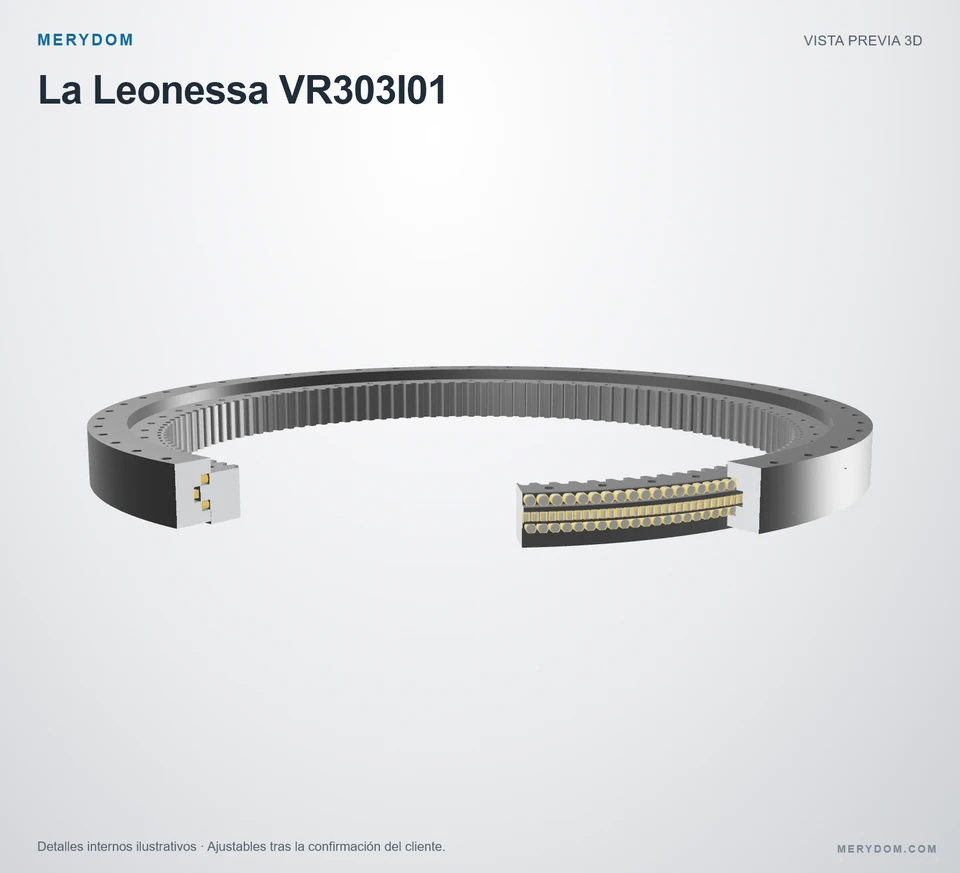

Rodamiento de giro de sustitución para La Leonessa VR303I01
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa VR303I01. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: La Leonessa VR303I01. Serie: VRI-40. Estructura del rodamiento: Rodillos de tres hileras. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VR303I01
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con La Leonessa VR303I01.
- Overall OD (Do)
- 3038 mm
- Overall ID (di)
- 2464.0 mm
- Altura total
- 220 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 48 / 48 exterior / interior
- Diseño del rodamiento
- Rodillos de tres hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (P)
- 3.213 kg
- Diámetro exterior total (De)
- 3.038 mm
- Diámetro interior total (Di)
- 2.464 mm
- Altura total (H)
- 220 mm
- Dim Dc (DC)
- 2.750 mm
- Dim Dl (Dl)
- 2.762 mm
- Dim Hi (Hi)
- 170 mm
- Dim He (He)
- 210 mm
Montaje
- Círculo de pernos del anillo exterior (Ie)
- 2.960 mm
- Orificios de montaje del anillo exterior (ne)
- 48
- Especificación de los orificios de montaje del anillo exterior (Me)
- M36
- Círculo de pernos del anillo interior (Ii)
- 2.635 mm
- Orificios de montaje del anillo interior (ni)
- 48
- Especificación de los orificios de montaje del anillo interior (Mi)
- M36
Engranaje
- Diámetro primitivo del engranaje (Dp)
- 2.480 mm
- Módulo del engranaje (m)
- 20 mm
- Número de dientes (Z)
- 124
- Producto de desplazamiento de perfil x*m (xm)
- -10 mm
- Dimensión de engranaje de catálogo Liebherr k*m (km)
- -2 mm
- Engranaje Tooth Height (Hd)
- 169 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro La Leonessa VR303I01
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VR303I01 |
| Certificado intercambiable con | La Leonessa VR303I01 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | La Leonessa |
| Serie | VRI-40 Serie |
| Modelo de referencia | VR303I01 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodillos de tres hileras |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Masa (P) | 3.213 kg |
| Diámetro exterior total (De) | 3.038 mm |
| Diámetro interior total (Di) | 2.464 mm |
| Altura total (H) | 220 mm |
| Dim Dc (DC) | 2.750 mm |
| Dim Dl (Dl) | 2.762 mm |
| Dim Hi (Hi) | 170 mm |
| Dim He (He) | 210 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (Ie) | 2.960 mm |
| Orificios de montaje del anillo exterior (ne) | 48 |
| Especificación de los orificios de montaje del anillo exterior (Me) | M36 |
| Círculo de pernos del anillo interior (Ii) | 2.635 mm |
| Orificios de montaje del anillo interior (ni) | 48 |
| Especificación de los orificios de montaje del anillo interior (Mi) | M36 |
| Engranaje | |
| Diámetro primitivo del engranaje (Dp) | 2.480 mm |
| Módulo del engranaje (m) | 20 mm |
| Número de dientes (Z) | 124 |
| Producto de desplazamiento de perfil x*m (xm) | -10 mm |
| Dimensión de engranaje de catálogo Liebherr k*m (km) | -2 mm |
| Engranaje Tooth Height (Hd) | 169 mm |
| Capacidades | |
| Fuerza normal sobre el diente (Fnom) | 300 kN |
| Fuerza máxima sobre el diente (Fmax) | 600 kN |
| Otros datos | |
| Raceway Pitch Diameter (Dp1) | 2.800 mm |
| Lubrication Zerk Count (N) | 8 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

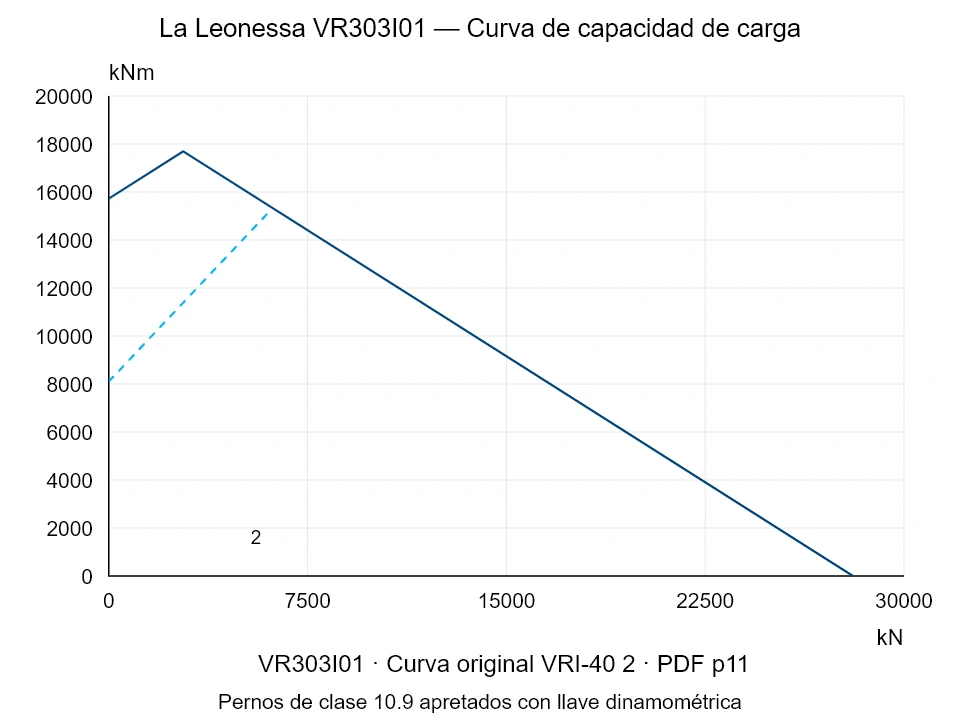

Gráfico de capacidad de carga de la serie VRI-40
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para La Leonessa VR303I01
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR303I01.
