Drehverbindung als Ersatz für La Leonessa VR303I01

Name: MERYDOM Replacement for La Leonessa VR303I01 Slewing Bearing
Brand: MERYDOM
SKU: VR303I01

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VR303I01

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR303I01.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 3038 mm
Overall ID (di): 2464.0 mm
Gesamthöhe: 220 mm
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

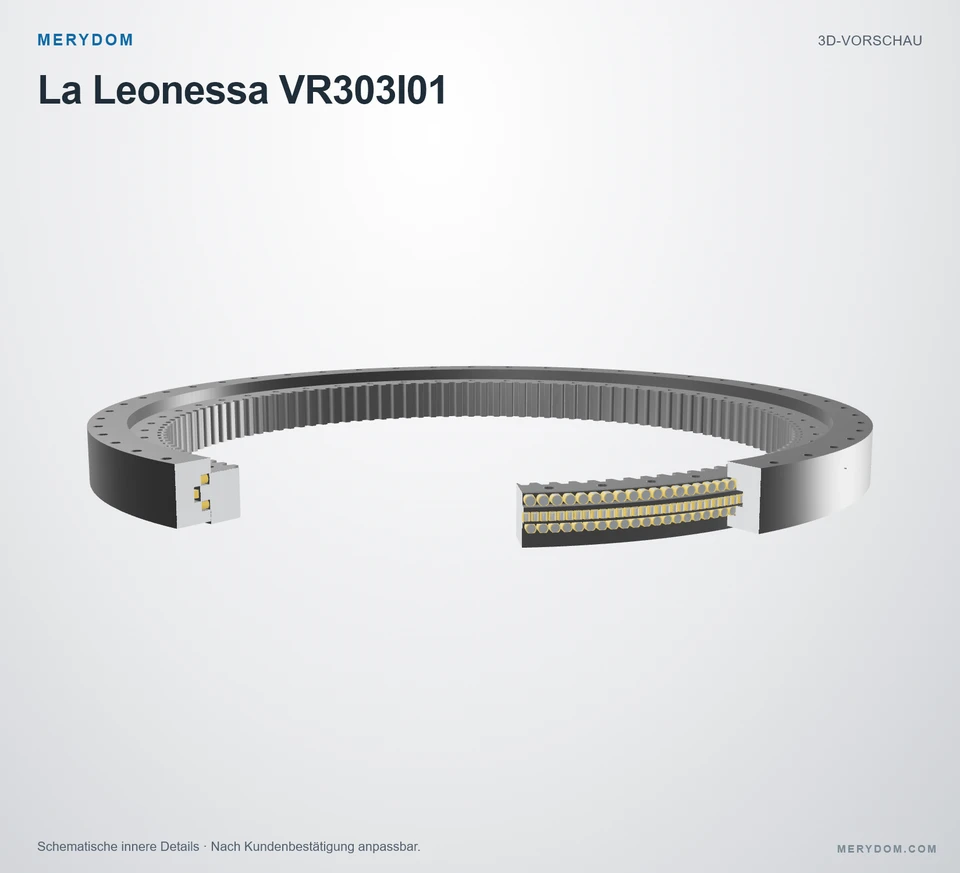

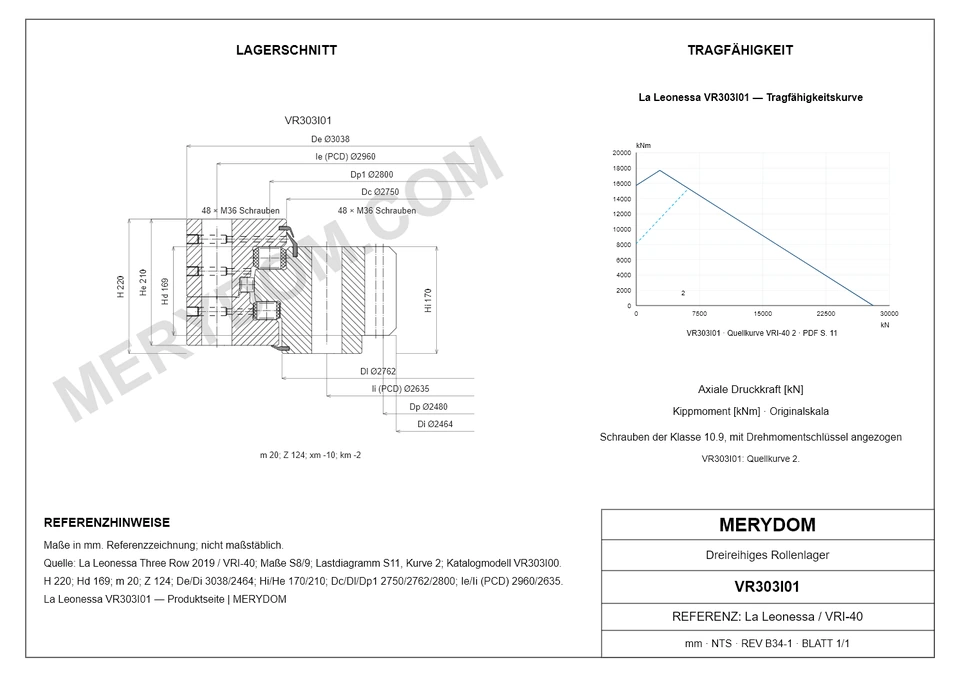

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 3.213 kg
Gesamt-Außendurchmesser (De): 3.038 mm
Gesamt-Innendurchmesser (Di): 2.464 mm
Gesamthöhe (H): 220 mm
Dim Dc (DC): 2.750 mm
Dim Dl (Dl): 2.762 mm
Dim Hi (Hi): 170 mm
Dim He (He): 210 mm

Befestigung

Lochkreis Außenring (Ie): 2.960 mm
Montagebohrungen am Außenring (ne): 48
Spezifikation der Außenring-Montagebohrungen (Me): M36
Lochkreis Innenring (Ii): 2.635 mm
Montagebohrungen am Innenring (ni): 48
Spezifikation der Innenring-Montagebohrungen (Mi): M36

Verzahnung

Teilkreisdurchmesser der Verzahnung (Dp): 2.480 mm
Verzahnungsmodul (m): 20 mm
Zähnezahl (Z): 124
Profilverschiebungsprodukt x*m (xm): -10 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km): -2 mm
Verzahnung Tooth Height (Hd): 169 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VR303I01

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VR303I01
Zertifiziert austauschbar mit	La Leonessa VR303I01
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	VRI-40 Serie
Referenzmodell	VR303I01
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (P)	3.213 kg
Gesamt-Außendurchmesser (De)	3.038 mm
Gesamt-Innendurchmesser (Di)	2.464 mm
Gesamthöhe (H)	220 mm
Dim Dc (DC)	2.750 mm
Dim Dl (Dl)	2.762 mm
Dim Hi (Hi)	170 mm
Dim He (He)	210 mm
Befestigung
Lochkreis Außenring (Ie)	2.960 mm
Montagebohrungen am Außenring (ne)	48
Spezifikation der Außenring-Montagebohrungen (Me)	M36
Lochkreis Innenring (Ii)	2.635 mm
Montagebohrungen am Innenring (ni)	48
Spezifikation der Innenring-Montagebohrungen (Mi)	M36
Verzahnung
Teilkreisdurchmesser der Verzahnung (Dp)	2.480 mm
Verzahnungsmodul (m)	20 mm
Zähnezahl (Z)	124
Profilverschiebungsprodukt x*m (xm)	-10 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)	-2 mm
Verzahnung Tooth Height (Hd)	169 mm
Tragzahlen
Normale Zahnkraft (Fnom)	300 kN
Maximale Zahnkraft (Fmax)	600 kN
Weitere Angaben
Raceway Pitch Diameter (Dp1)	2.800 mm
Lubrication Zerk Count (N)	8

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

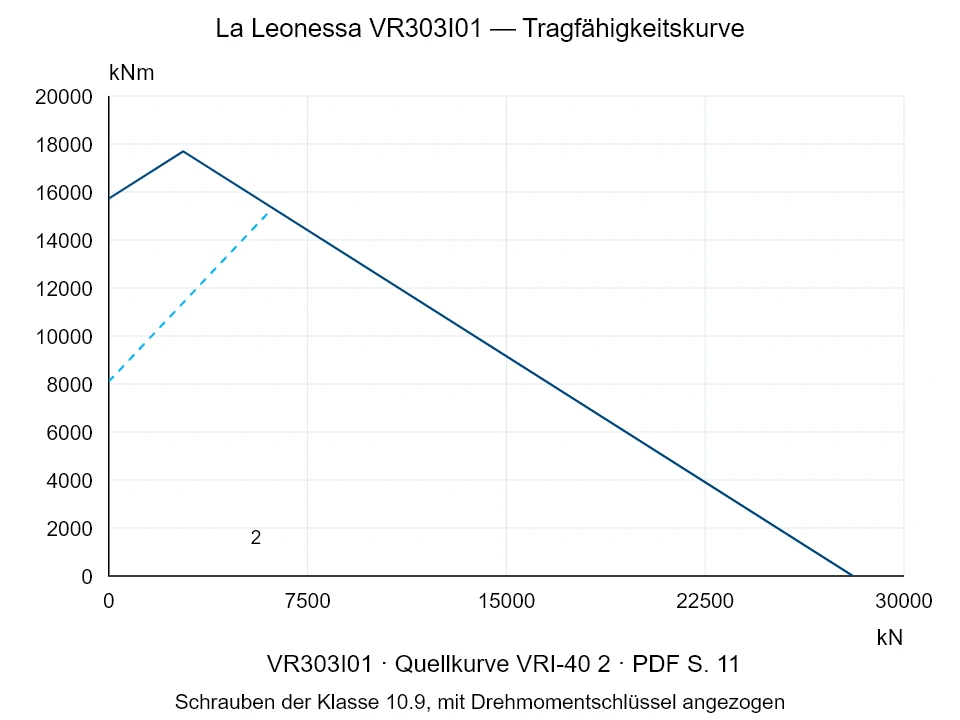

Traglastdiagramm der Serie VRI-40

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VR303I01

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
