Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для La Leonessa VR303I01
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VR303I01. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: La Leonessa VR303I01. Серия: VRI-40. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VR303I01
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VR303I01.
- Overall OD (Do)
- 3038 mm
- Overall ID (di)
- 2464.0 mm
- Общая высота
- 220 mm
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

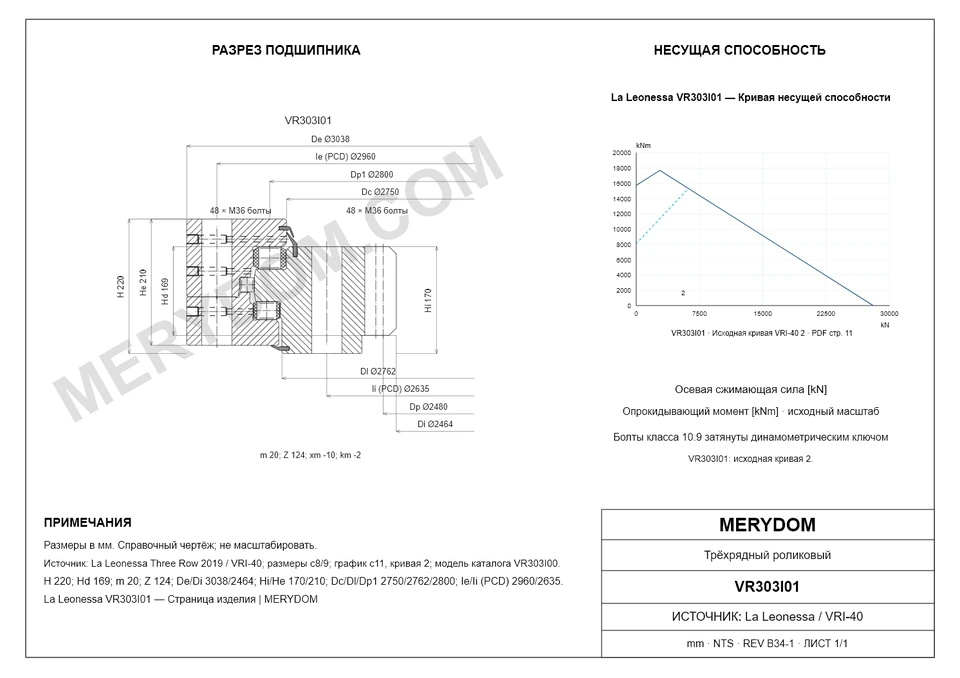

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (P)
- 3 213 kg
- Общий наружный диаметр (De)
- 3 038 mm
- Общий внутренний диаметр (Di)
- 2 464 mm
- Общая высота (H)
- 220 mm
- Dim Dc (DC)
- 2 750 mm
- Dim Dl (Dl)
- 2 762 mm
- Dim Hi (Hi)
- 170 mm
- Dim He (He)
- 210 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Ie)
- 2 960 mm
- Количество монтажных отверстий наружного кольца (ne)
- 48
- Спецификация монтажных отверстий наружного кольца (Me)
- M36
- Окружность крепежных отверстий внутреннего кольца (Ii)
- 2 635 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 48
- Спецификация монтажных отверстий внутреннего кольца (Mi)
- M36
Зубчатый венец
- Делительный диаметр зубчатого венца (Dp)
- 2 480 mm
- Модуль зубчатого венца (m)
- 20 mm
- Количество зубьев (Z)
- 124
- Произведение смещения профиля x*m (xm)
- -10 mm
- Каталожный размер зубчатого венца Liebherr k*m (km)
- -2 mm
- Зубчатый венец Tooth Height (Hd)
- 169 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ La Leonessa VR303I01
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VR303I01 |
| Сертифицировано для замены | La Leonessa VR303I01 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | La Leonessa |
| Серия | VRI-40 Серия |
| Исходная модель | VR303I01 |
| Система измерения | Метрическая |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Масса (P) | 3 213 kg |
| Общий наружный диаметр (De) | 3 038 mm |
| Общий внутренний диаметр (Di) | 2 464 mm |
| Общая высота (H) | 220 mm |
| Dim Dc (DC) | 2 750 mm |
| Dim Dl (Dl) | 2 762 mm |
| Dim Hi (Hi) | 170 mm |
| Dim He (He) | 210 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (Ie) | 2 960 mm |
| Количество монтажных отверстий наружного кольца (ne) | 48 |
| Спецификация монтажных отверстий наружного кольца (Me) | M36 |
| Окружность крепежных отверстий внутреннего кольца (Ii) | 2 635 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 48 |
| Спецификация монтажных отверстий внутреннего кольца (Mi) | M36 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (Dp) | 2 480 mm |
| Модуль зубчатого венца (m) | 20 mm |
| Количество зубьев (Z) | 124 |
| Произведение смещения профиля x*m (xm) | -10 mm |
| Каталожный размер зубчатого венца Liebherr k*m (km) | -2 mm |
| Зубчатый венец Tooth Height (Hd) | 169 mm |
| Допустимые нагрузки | |
| Нормальное усилие на зуб (Fnom) | 300 kN |
| Максимальное усилие на зуб (Fmax) | 600 kN |
| Прочие данные | |
| Raceway Pitch Diameter (Dp1) | 2 800 mm |
| Lubrication Zerk Count (N) | 8 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

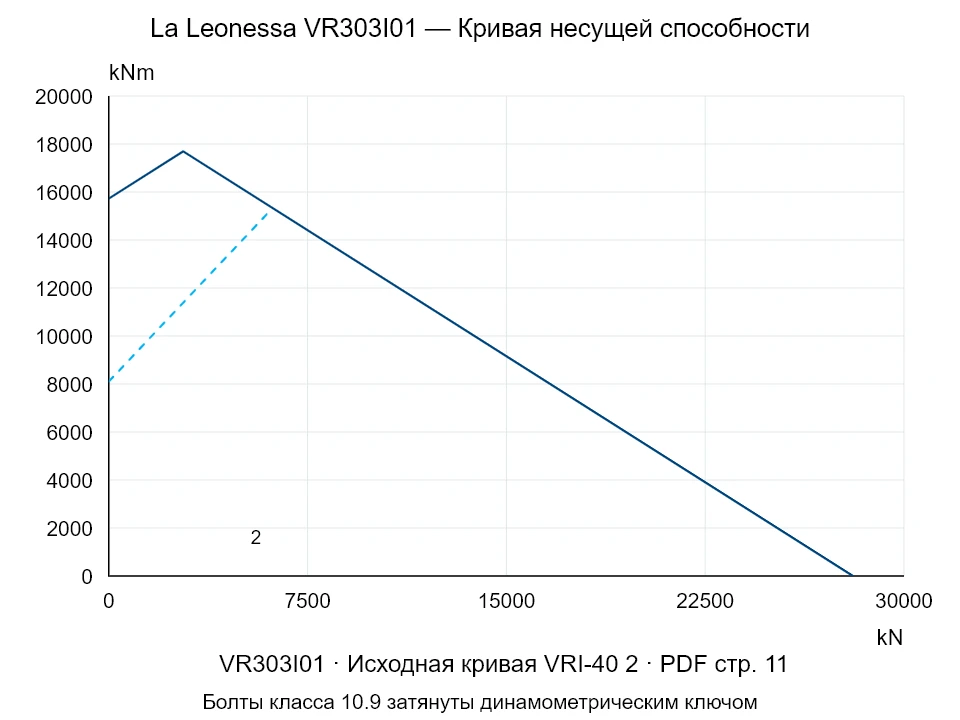

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии VRI-40
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для La Leonessa VR303I01
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR303I01.
