Drehverbindung als Ersatz für La Leonessa VR273I00

Name: MERYDOM Replacement for La Leonessa VR273I00 Slewing Bearing
Brand: MERYDOM
SKU: VR273I00

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VR273I00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

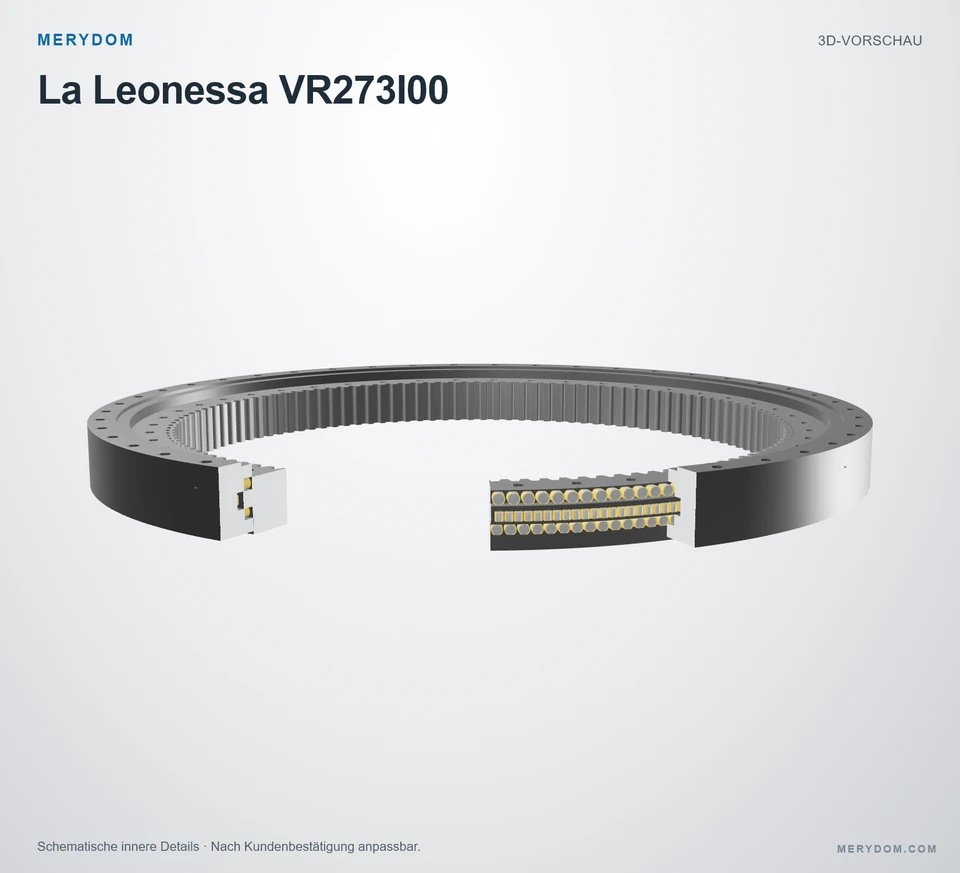

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR273I00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2738 mm
Overall ID (di): 2163.6 mm
Gesamthöhe: 220 mm
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 44 / 44 außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

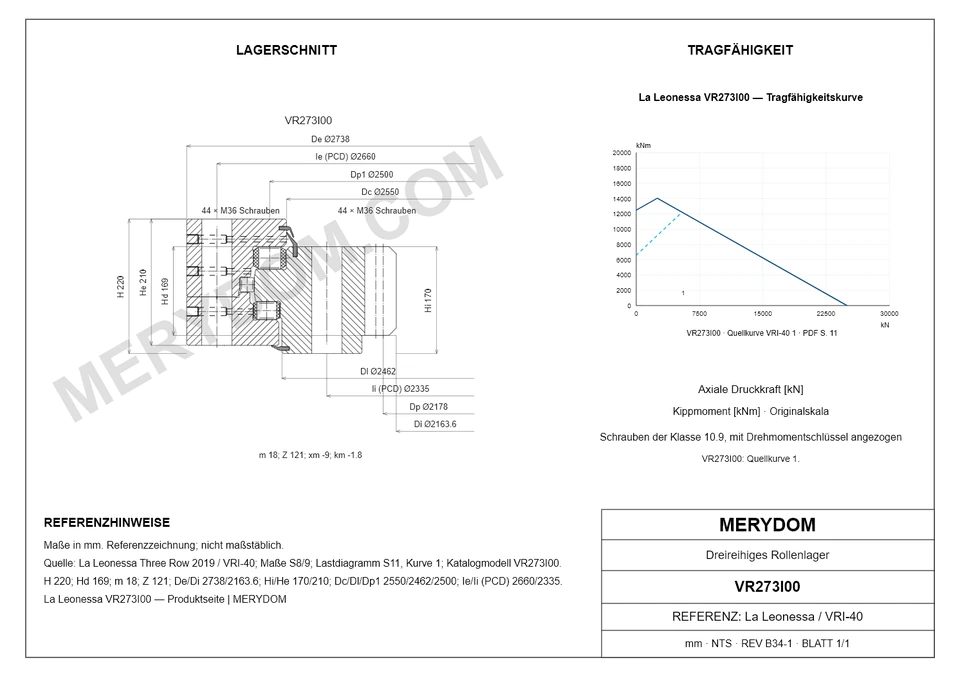

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 2.885 kg
Gesamt-Außendurchmesser (De): 2.738 mm
Gesamt-Innendurchmesser (Di): 2.163,6 mm
Gesamthöhe (H): 220 mm
Dim Dc (DC): 2.550 mm
Dim Dl (Dl): 2.462 mm
Dim Hi (Hi): 170 mm
Dim He (He): 210 mm

Befestigung

Lochkreis Außenring (Ie): 2.660 mm
Montagebohrungen am Außenring (ne): 44
Spezifikation der Außenring-Montagebohrungen (Me): M36
Lochkreis Innenring (Ii): 2.335 mm
Montagebohrungen am Innenring (ni): 44
Spezifikation der Innenring-Montagebohrungen (Mi): M36

Verzahnung

Teilkreisdurchmesser der Verzahnung (Dp): 2.178 mm
Verzahnungsmodul (m): 18 mm
Zähnezahl (Z): 121
Profilverschiebungsprodukt x*m (xm): -9 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km): -1,8 mm
Verzahnung Tooth Height (Hd): 169 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VR273I00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VR273I00
Zertifiziert austauschbar mit	La Leonessa VR273I00
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	Vri-40 Serie
Referenzmodell	VR273I00
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (P)	2.885 kg
Gesamt-Außendurchmesser (De)	2.738 mm
Gesamt-Innendurchmesser (Di)	2.163,6 mm
Gesamthöhe (H)	220 mm
Dim Dc (DC)	2.550 mm
Dim Dl (Dl)	2.462 mm
Dim Hi (Hi)	170 mm
Dim He (He)	210 mm
Befestigung
Lochkreis Außenring (Ie)	2.660 mm
Montagebohrungen am Außenring (ne)	44
Spezifikation der Außenring-Montagebohrungen (Me)	M36
Lochkreis Innenring (Ii)	2.335 mm
Montagebohrungen am Innenring (ni)	44
Spezifikation der Innenring-Montagebohrungen (Mi)	M36
Verzahnung
Teilkreisdurchmesser der Verzahnung (Dp)	2.178 mm
Verzahnungsmodul (m)	18 mm
Zähnezahl (Z)	121
Profilverschiebungsprodukt x*m (xm)	-9 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)	-1,8 mm
Verzahnung Tooth Height (Hd)	169 mm
Tragzahlen
Normale Zahnkraft (Fnom)	270 kN
Maximale Zahnkraft (Fmax)	540 kN
Weitere Angaben
Raceway Pitch Diameter (Dp1)	2.500 mm
Lubrication Zerk Count (N)	8

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

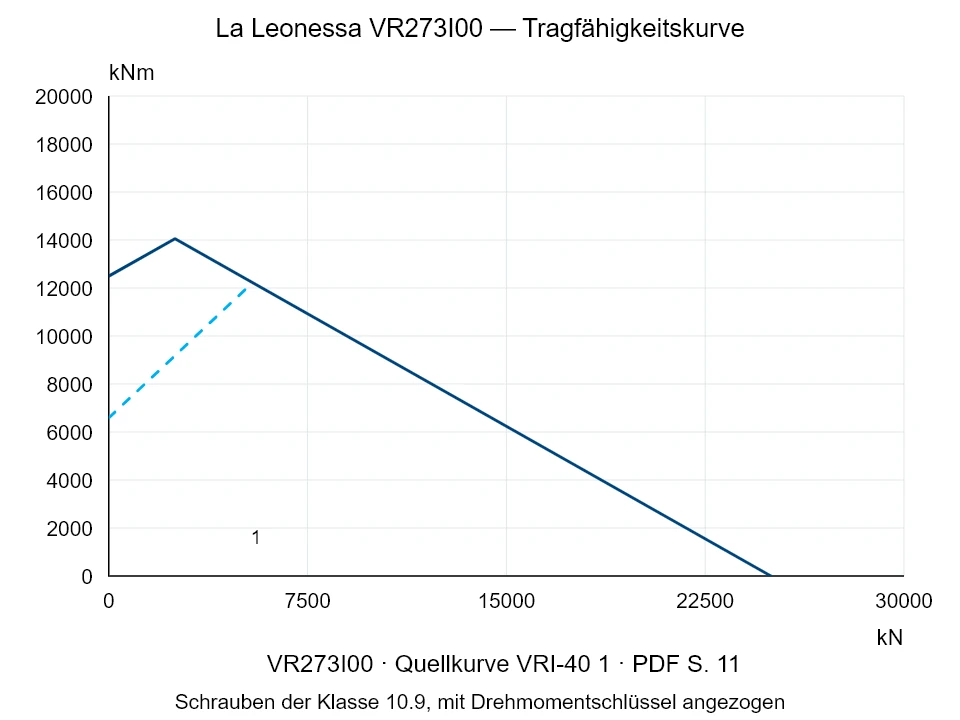

Traglastdiagramm der Serie Vri-40

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VR273I00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VR303I01	Innenverzahnt	3,038 × 2,464 × 220 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
