Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

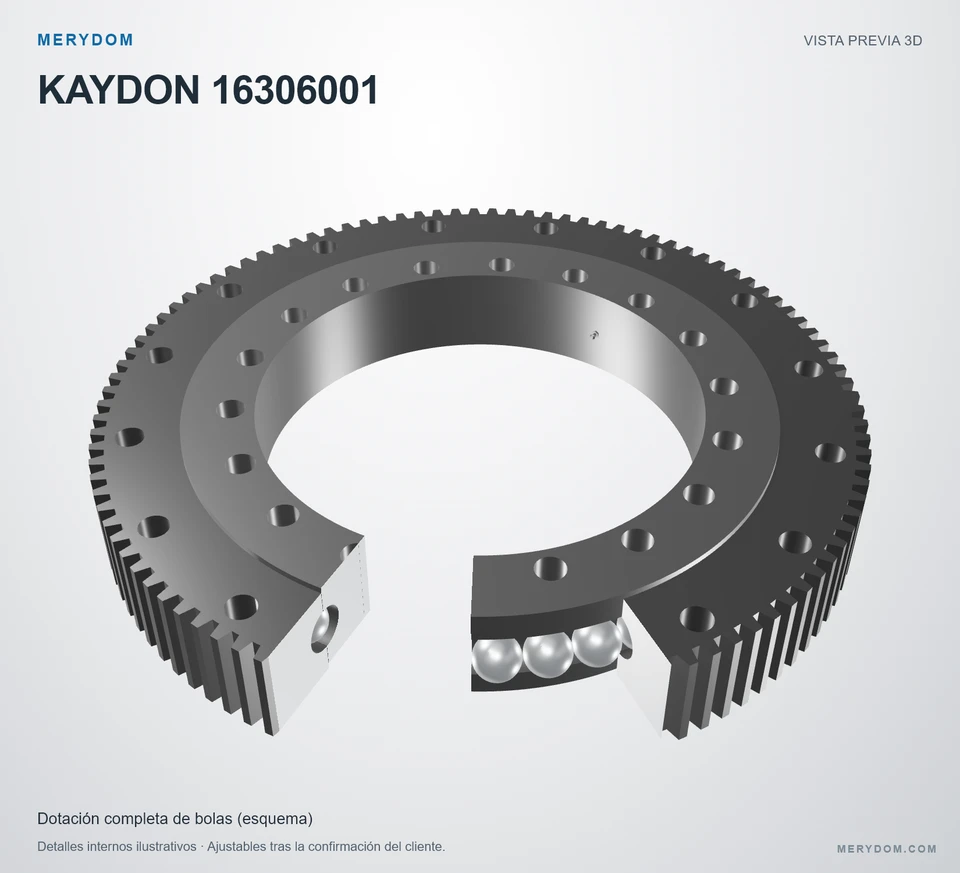

Rodamiento de giro de sustitución para Kaydon 16306001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16306001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16306001. Serie: Xt. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16306001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16306001.
- Overall OD (Do)
- 21.286 in
- Overall ID (di)
- 12.438 in
- Altura total
- 2.812 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 16 / 18 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

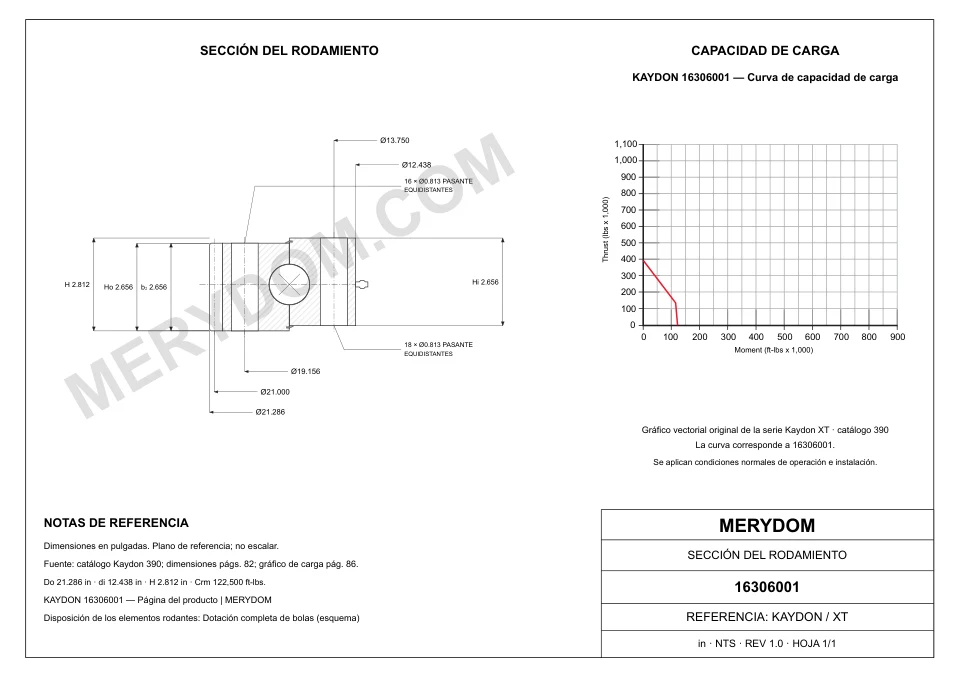

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 21.286 inaproximadamente 540,66 mm
- Diámetro interior total (di)
- 12.438 inaproximadamente 315,93 mm
- Altura total (H)
- 2.812 inaproximadamente 71,42 mm
- Peso del conjunto (G)
- 140 lbaproximadamente 63,503 kg
- Altura del anillo interior (Hi)
- 2.656 inaproximadamente 67,46 mm
- Altura del anillo exterior (Ho)
- 2.656 inaproximadamente 67,46 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 19.156 inaproximadamente 486,56 mm
- Círculo de pernos del anillo interior (Li)
- 13.750 inaproximadamente 349,3 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 21.000 inaproximadamente 533 mm
- Número de dientes (z2)
- 105
- Catalogue gear face width (b2)
- 2.656 inaproximadamente 67,46 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16306001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16306001 |
| Certificado intercambiable con | Kaydon 16306001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Xt Serie |
| Modelo de referencia | 16306001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 21.286 inaproximadamente 540,66 mm |
| Diámetro interior total (di) | 12.438 inaproximadamente 315,93 mm |
| Altura total (H) | 2.812 inaproximadamente 71,42 mm |
| Altura del anillo interior (Hi) | 2.656 inaproximadamente 67,46 mm |
| Altura del anillo exterior (Ho) | 2.656 inaproximadamente 67,46 mm |
| Círculo de pernos del anillo exterior (Lo) | 19.156 inaproximadamente 486,56 mm |
| Círculo de pernos del anillo interior (Li) | 13.750 inaproximadamente 349,3 mm |
| Diámetro primitivo del engranaje (D2) | 21.000 inaproximadamente 533 mm |
| Peso del conjunto (G) | 140 lbaproximadamente 63,503 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 10570 lbfaproximadamente 47,02 kN |
| Capacidad de carga de momento (Crm) | 122500 ft·lbfaproximadamente 166,09 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 16 orificios · 0.813 |
| Orificios de pernos del anillo interior (ni) | 18 orificios · 0.813 |
| Engranaje | |
| Sistema de paso | SPECIAL_DP |
| Source-defined gear pitch (Pd) | paso 5/7 definido por la fuente |
| Número de dientes (z2) | 105 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

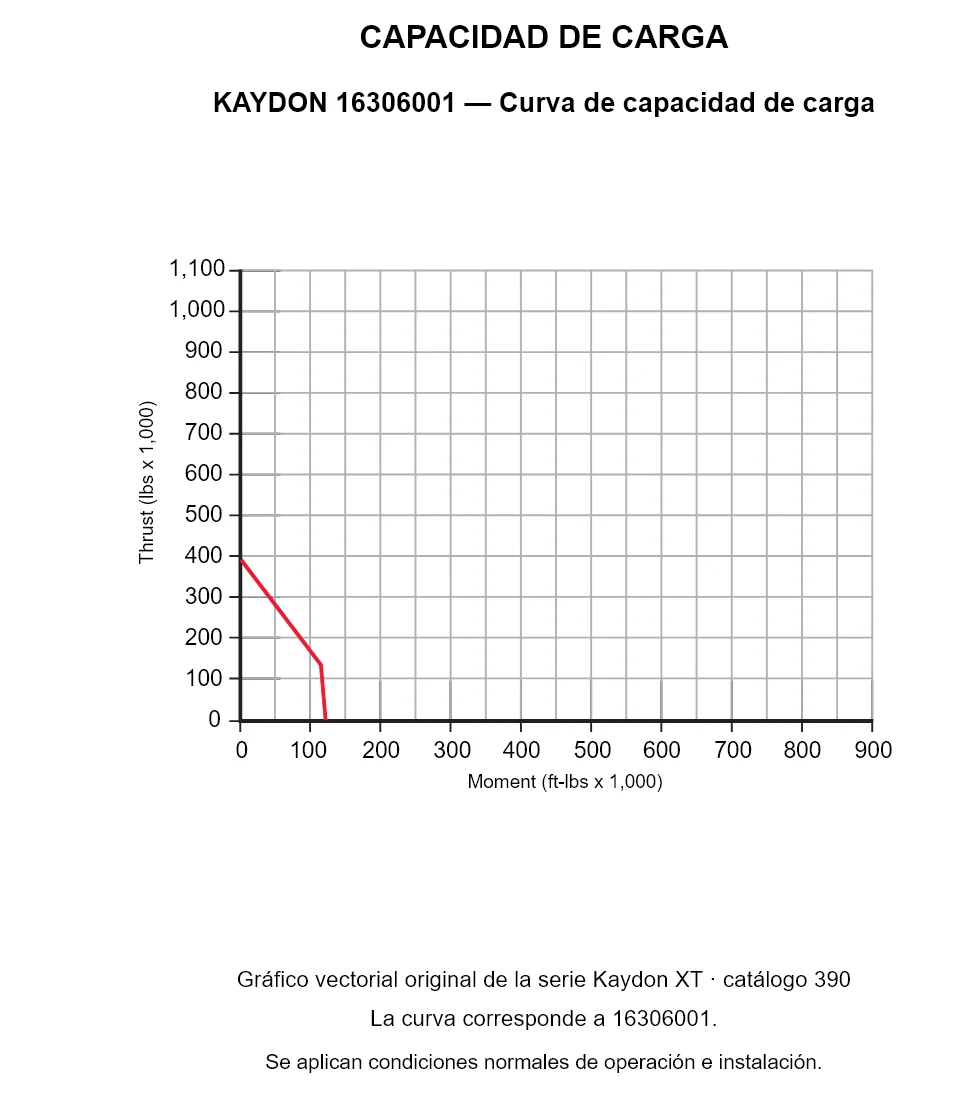

KAYDON 16306001 — Curva de capacidad de carga
KAYDON 16306001 — Curva de capacidad de carga
KAYDON 16306001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16306001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16306001.
