Kaydon 16306001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16306001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16306001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

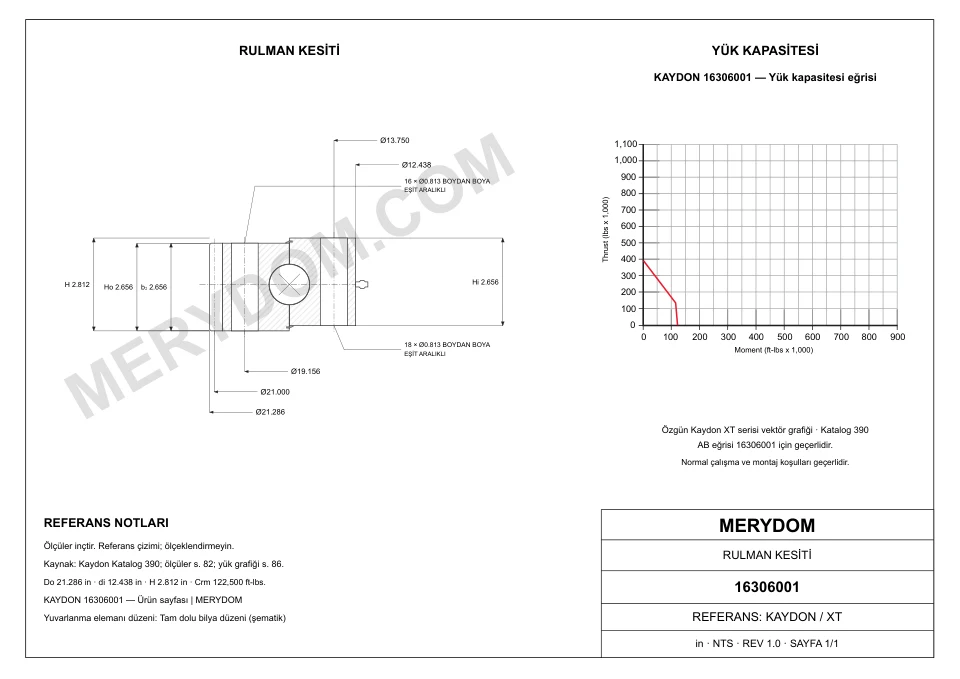

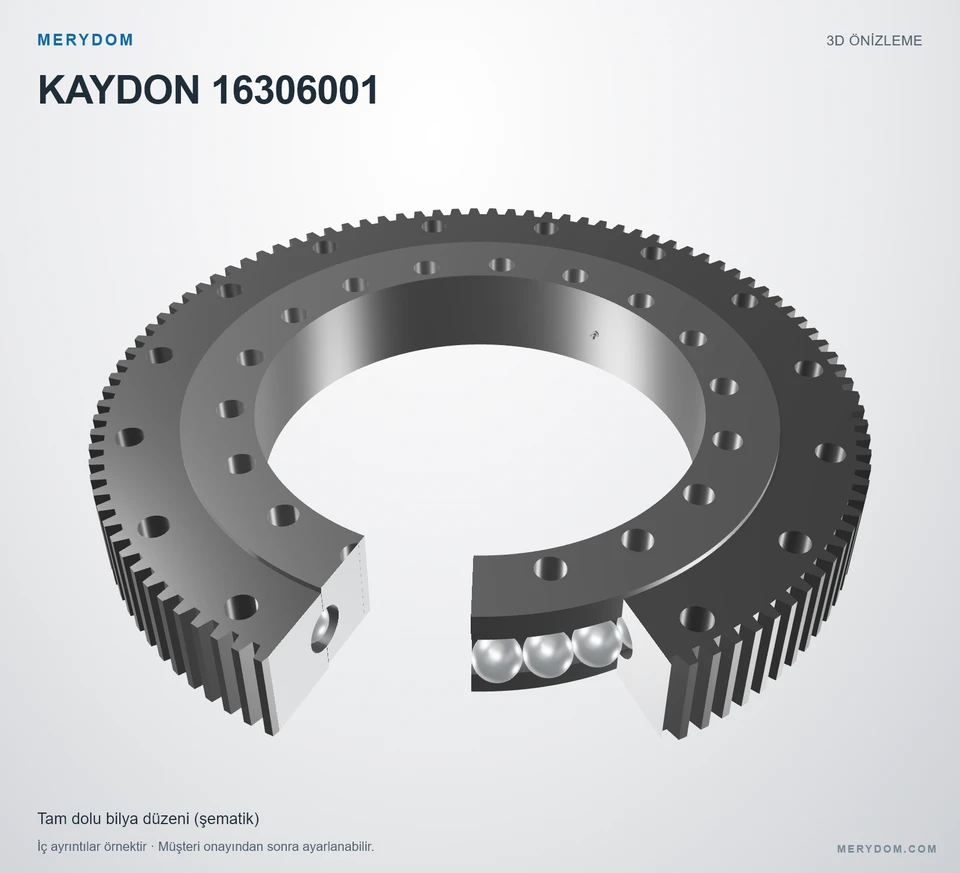

KAYDON 16306001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16306001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16306001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
21.286 in
Overall ID (di)
12.438 in
Toplam yükseklik
2.812 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
16 / 18 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
21.286 inyaklaşık 540,66 mm
Toplam iç çap (di)
12.438 inyaklaşık 315,93 mm
Toplam yükseklik (H)
2.812 inyaklaşık 71,42 mm
Montaj ağırlığı (G)
140 lbyaklaşık 63,503 kg
İç bilezik yüksekliği (Hi)
2.656 inyaklaşık 67,46 mm
Dış bilezik yüksekliği (Ho)
2.656 inyaklaşık 67,46 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
19.156 inyaklaşık 486,56 mm
İç bilezik cıvata dairesi (Li)
13.750 inyaklaşık 349,3 mm

Dişli

Dişli hatve çapı (D2)
21.000 inyaklaşık 533 mm
Diş sayısı (z2)
105
Catalogue gear face width (b2)
2.656 inyaklaşık 67,46 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16306001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16306001
Şununla değiştirilebilirliği sertifikalıKaydon 16306001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXt Seri
Referans model16306001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)21.286 inyaklaşık 540,66 mm
Toplam iç çap (di)12.438 inyaklaşık 315,93 mm
Toplam yükseklik (H)2.812 inyaklaşık 71,42 mm
İç bilezik yüksekliği (Hi)2.656 inyaklaşık 67,46 mm
Dış bilezik yüksekliği (Ho)2.656 inyaklaşık 67,46 mm
Dış bilezik cıvata dairesi (Lo)19.156 inyaklaşık 486,56 mm
İç bilezik cıvata dairesi (Li)13.750 inyaklaşık 349,3 mm
Dişli hatve çapı (D2)21.000 inyaklaşık 533 mm
Montaj ağırlığı (G)140 lbyaklaşık 63,503 kg
Yük değerleri
Maksimum diş yükü (Fz)10570 lbfyaklaşık 47,02 kN
Moment yük kapasitesi (Crm)122500 ft·lbfyaklaşık 166,09 kN·m
Montaj
Dış bilezik cıvata delikleri (no)16 delik · 0.813
İç bilezik cıvata delikleri (ni)18 delik · 0.813
Dişli
Hatve sistemiSPECIAL_DP
Source-defined gear pitch (Pd)kaynakta tanımlı 5/7 adımı
Diş sayısı (z2)105
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

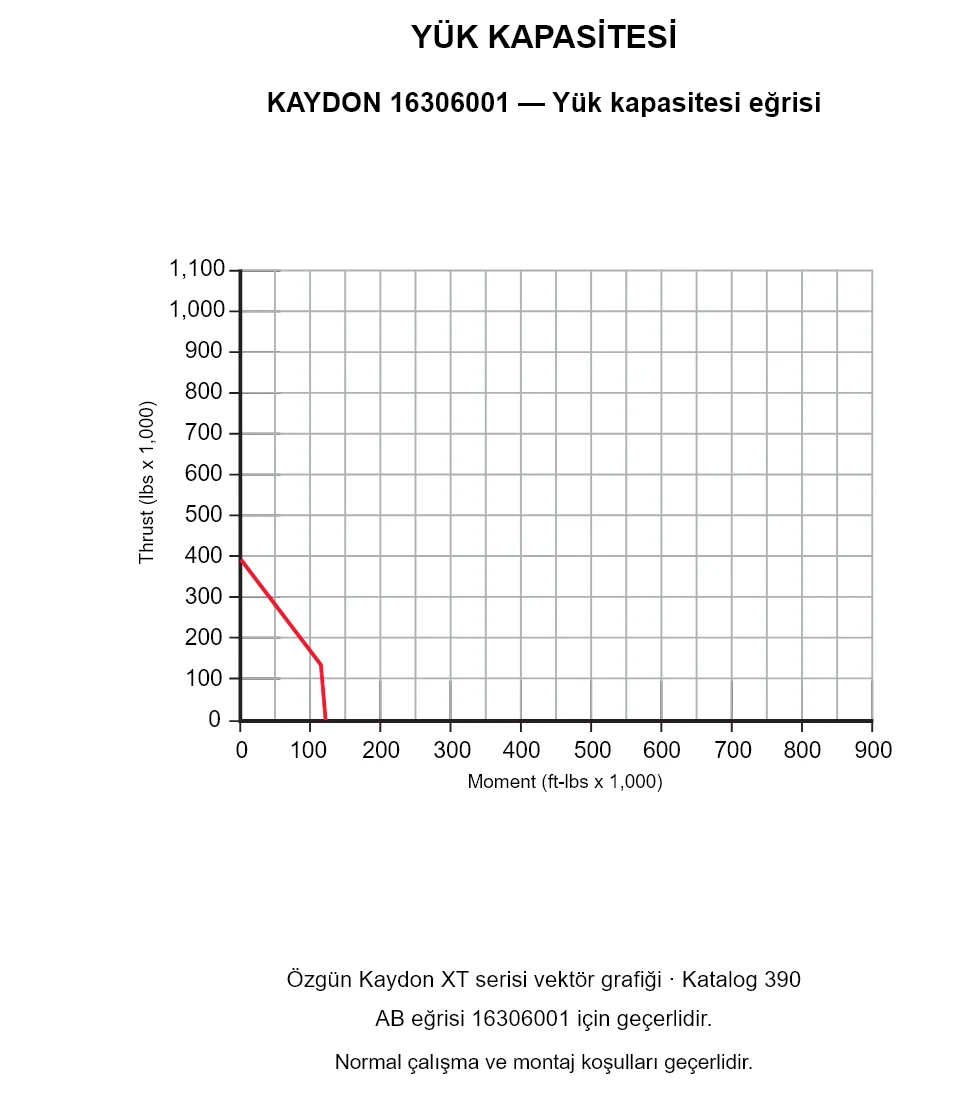

KAYDON 16306001 — Yük kapasitesi eğrisi

KAYDON 16306001 — Yük kapasitesi eğrisi

KAYDON 16306001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16306001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16306001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
