Kaydon 16294001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16294001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16294001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

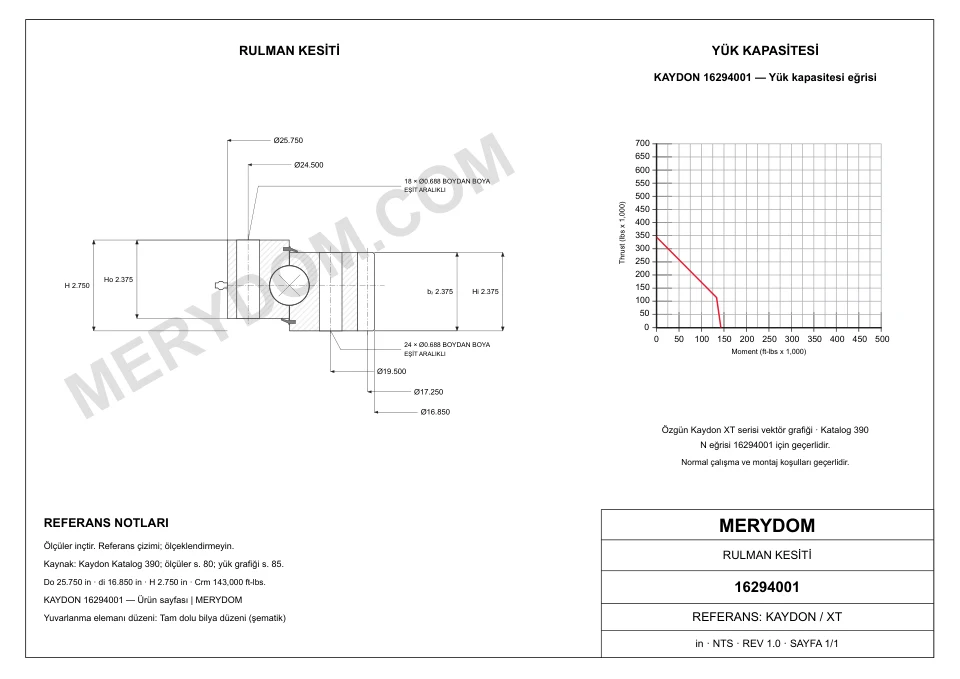

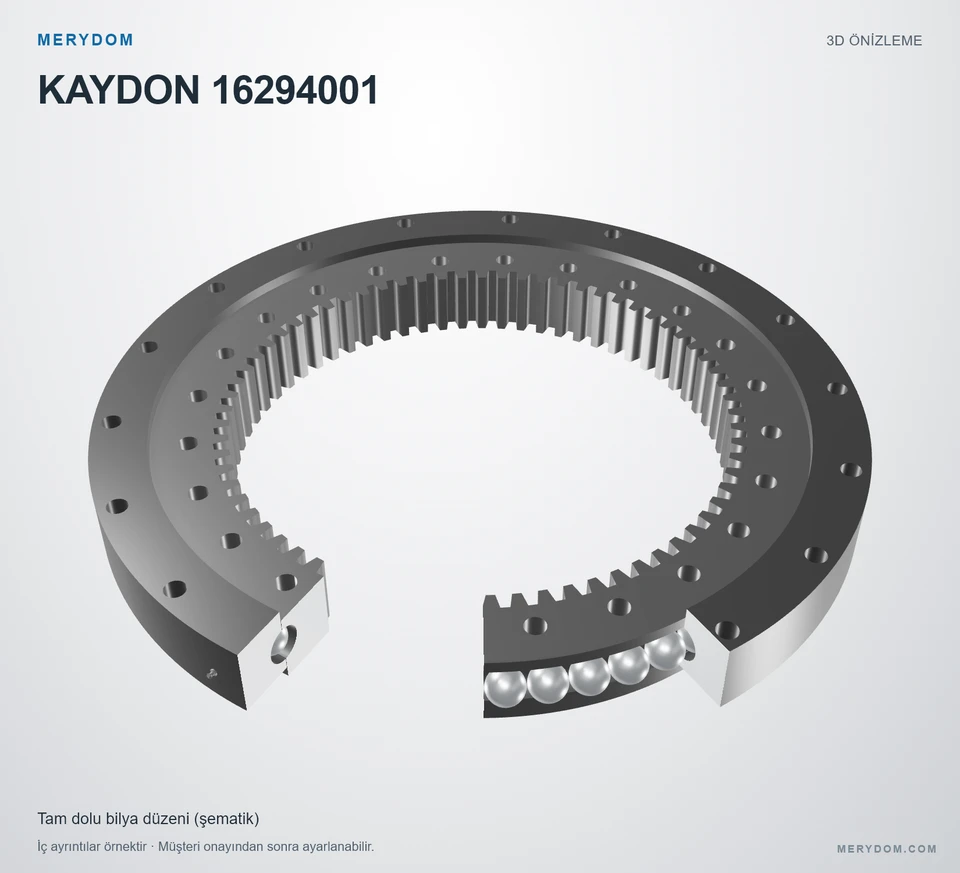

KAYDON 16294001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16294001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16294001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
25.750 in
Overall ID (di)
16.850 in
Toplam yükseklik
2.750 in
Dişli düzeni
İçten dişli
Montaj delikleri
18 / 24 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
25.750 inyaklaşık 654,1 mm
Toplam iç çap (di)
16.850 inyaklaşık 428 mm
Toplam yükseklik (H)
2.750 inyaklaşık 69,9 mm
Montaj ağırlığı (G)
180 lbyaklaşık 81,647 kg
İç bilezik yüksekliği (Hi)
2.375 inyaklaşık 60,33 mm
Dış bilezik yüksekliği (Ho)
2.375 inyaklaşık 60,33 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
24.500 inyaklaşık 622 mm
İç bilezik cıvata dairesi (Li)
19.500 inyaklaşık 495 mm

Dişli

Dişli hatve çapı (D2)
17.250 inyaklaşık 438,2 mm
Diametral adım (Pd)
4
Diş sayısı (z2)
69
Catalogue gear face width (b2)
2.375 inyaklaşık 60,33 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16294001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16294001
Şununla değiştirilebilirliği sertifikalıKaydon 16294001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXt Seri
Referans model16294001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)25.750 inyaklaşık 654,1 mm
Toplam iç çap (di)16.850 inyaklaşık 428 mm
Toplam yükseklik (H)2.750 inyaklaşık 69,9 mm
İç bilezik yüksekliği (Hi)2.375 inyaklaşık 60,33 mm
Dış bilezik yüksekliği (Ho)2.375 inyaklaşık 60,33 mm
Dış bilezik cıvata dairesi (Lo)24.500 inyaklaşık 622 mm
İç bilezik cıvata dairesi (Li)19.500 inyaklaşık 495 mm
Dişli hatve çapı (D2)17.250 inyaklaşık 438,2 mm
Montaj ağırlığı (G)180 lbyaklaşık 81,647 kg
Yük değerleri
Maksimum diş yükü (Fz)12750 lbfyaklaşık 56,71 kN
Moment yük kapasitesi (Crm)143000 ft·lbfyaklaşık 193,88 kN·m
Montaj
Dış bilezik cıvata delikleri (no)18 delik · 0.688
İç bilezik cıvata delikleri (ni)24 delik · 0.688
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)4 DP
Eşdeğer modül (derived reference only) (m)6.35 mm
Diş sayısı (z2)69
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

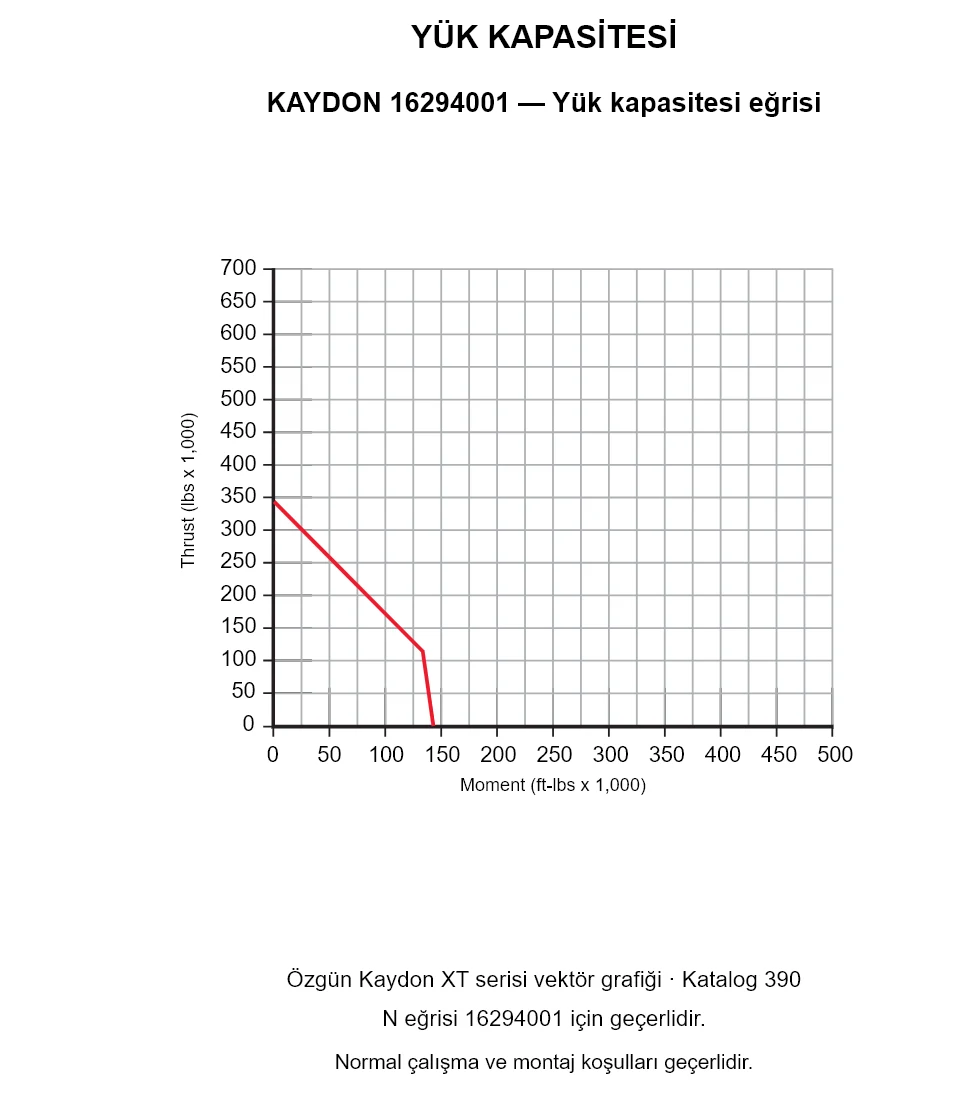

KAYDON 16294001 — Yük kapasitesi eğrisi

KAYDON 16294001 — Yük kapasitesi eğrisi

KAYDON 16294001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16294001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16294001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16294001.

Fiyat ve teslimat iste
