Drehverbindung als Ersatz für Kaydon 16294001

Name: MERYDOM Replacement for Kaydon 16294001 Slewing Bearing
Brand: MERYDOM
SKU: 16294001

Zurück zum Ersatzkatalog

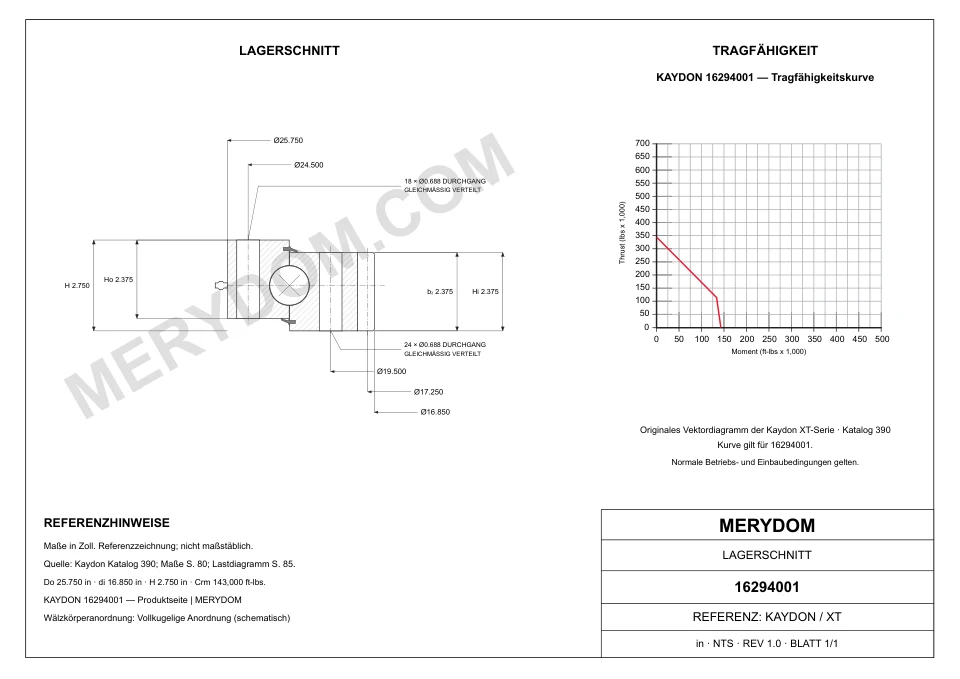

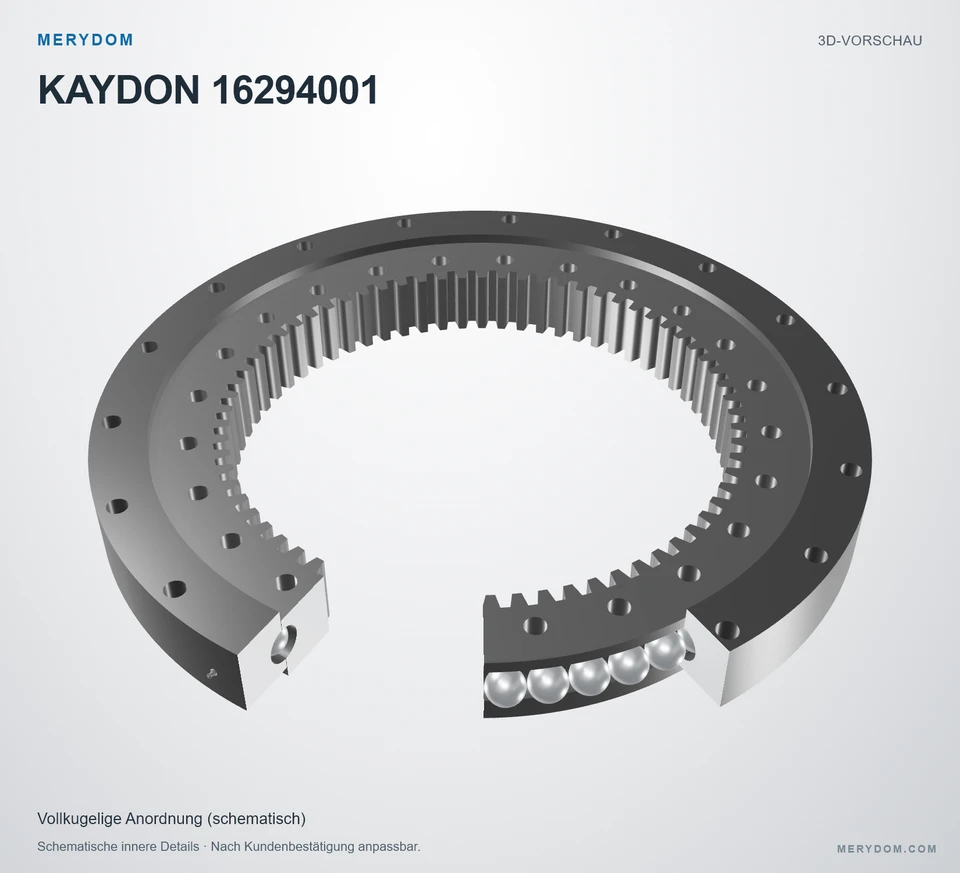

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16294001. — KAYDON 16294001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16294001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16294001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 25.750 in
Overall ID (di): 16.850 in
Gesamthöhe: 2.750 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 18 / 24 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 25.750 inca. 654,1 mm
Gesamt-Innendurchmesser (di): 16.850 inca. 428 mm
Gesamthöhe (H): 2.750 inca. 69,9 mm
Gesamtgewicht (G): 180 lbca. 81,647 kg
Innenringhöhe (Hi): 2.375 inca. 60,33 mm
Außenringhöhe (Ho): 2.375 inca. 60,33 mm

Befestigung

Lochkreis Außenring (Lo): 24.500 inca. 622 mm
Lochkreis Innenring (Li): 19.500 inca. 495 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 17.250 inca. 438,2 mm
Diametralteilung (Pd): 4
Zähnezahl (z2): 69
Catalogue gear face width (b2): 2.375 inca. 60,33 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16294001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16294001
Zertifiziert austauschbar mit	Kaydon 16294001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	16294001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	25.750 inca. 654,1 mm
Gesamt-Innendurchmesser (di)	16.850 inca. 428 mm
Gesamthöhe (H)	2.750 inca. 69,9 mm
Innenringhöhe (Hi)	2.375 inca. 60,33 mm
Außenringhöhe (Ho)	2.375 inca. 60,33 mm
Lochkreis Außenring (Lo)	24.500 inca. 622 mm
Lochkreis Innenring (Li)	19.500 inca. 495 mm
Teilkreisdurchmesser der Verzahnung (D2)	17.250 inca. 438,2 mm
Gesamtgewicht (G)	180 lbca. 81,647 kg
Tragzahlen
Maximale Zahnkraft (Fz)	12750 lbfca. 56,71 kN
Momententragzahl (Crm)	143000 ft·lbfca. 193,88 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	18 Bohrungen · 0.688
Schraubenbohrungen Innenring (ni)	24 Bohrungen · 0.688
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	4 DP
Äquivalentes Modul (derived reference only) (m)	6.35 mm
Zähnezahl (z2)	69

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

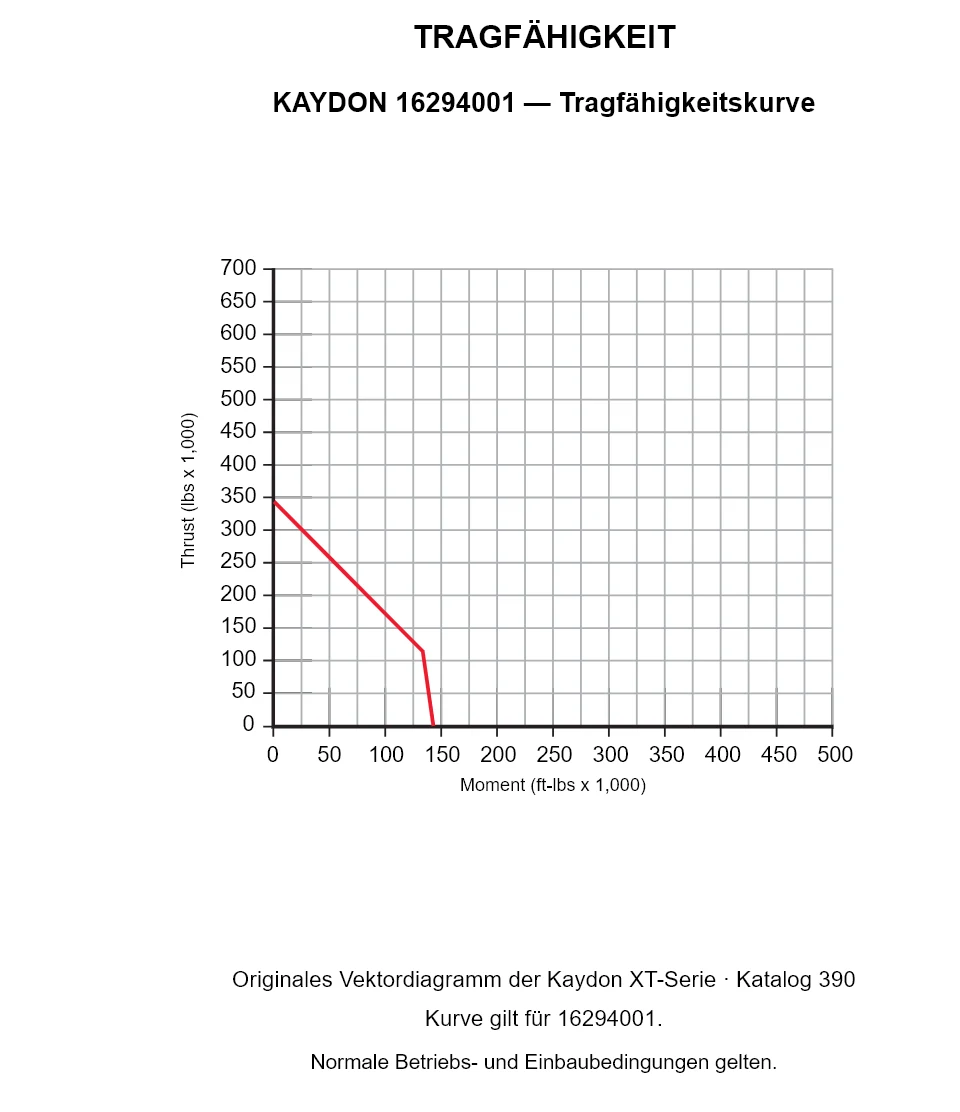

KAYDON 16294001 — Tragfähigkeitskurve

KAYDON 16294001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16294001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
