Drehverbindung als Ersatz für Kaydon 12740001

Name: MERYDOM Replacement for Kaydon 12740001 Slewing Bearing
Brand: MERYDOM
SKU: 12740001

Zurück zum Ersatzkatalog

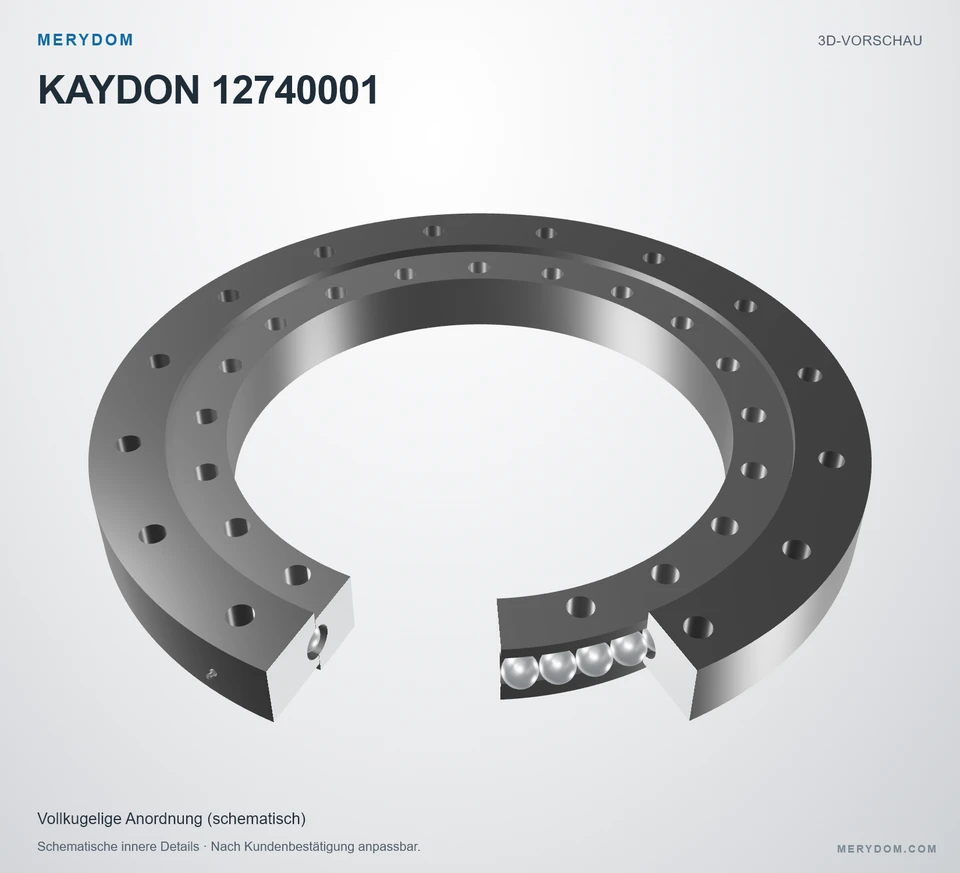

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 12740001. — KAYDON 12740001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

12740001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 12740001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 24.650 in
Overall ID (di): 16.250 in
Gesamthöhe: 2.375 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 16 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

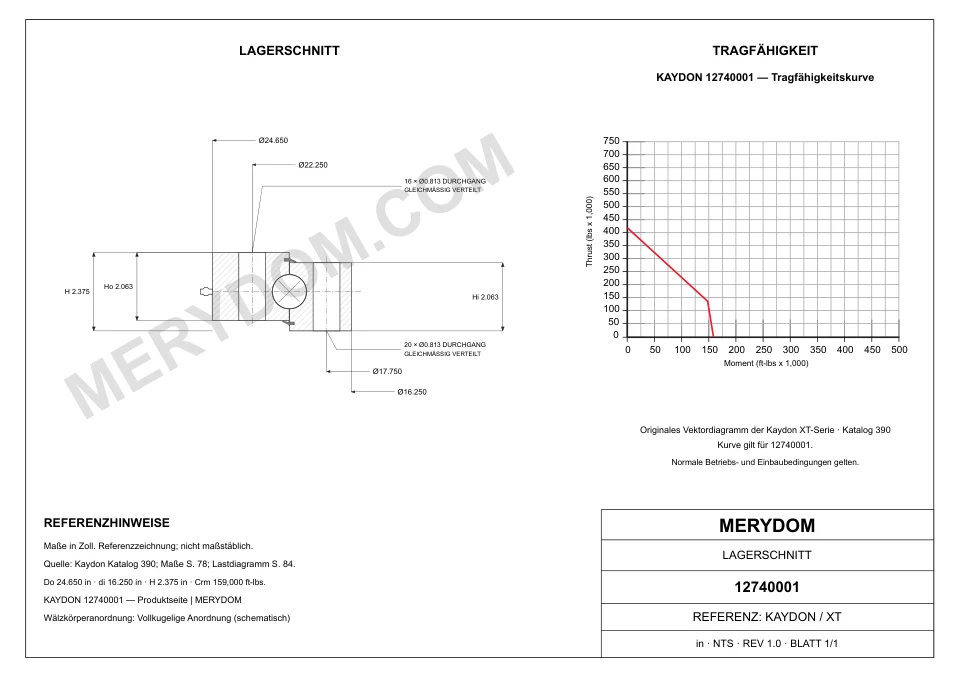

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 24.650 inca. 626,1 mm
Gesamt-Innendurchmesser (di): 16.250 inca. 412,8 mm
Gesamthöhe (H): 2.375 inca. 60,33 mm
Gesamtgewicht (G): 145 lbca. 65,771 kg
Innenringhöhe (Hi): 2.063 inca. 52,4 mm
Außenringhöhe (Ho): 2.063 inca. 52,4 mm

Befestigung

Lochkreis Außenring (Lo): 22.250 inca. 565,2 mm
Lochkreis Innenring (Li): 17.750 inca. 450,9 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 12740001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	12740001
Zertifiziert austauschbar mit	Kaydon 12740001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	12740001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	24.650 inca. 626,1 mm
Gesamt-Innendurchmesser (di)	16.250 inca. 412,8 mm
Gesamthöhe (H)	2.375 inca. 60,33 mm
Innenringhöhe (Hi)	2.063 inca. 52,4 mm
Außenringhöhe (Ho)	2.063 inca. 52,4 mm
Lochkreis Außenring (Lo)	22.250 inca. 565,2 mm
Lochkreis Innenring (Li)	17.750 inca. 450,9 mm
Gesamtgewicht (G)	145 lbca. 65,771 kg
Tragzahlen
Momententragzahl (Crm)	159000 ft·lbfca. 215,58 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	16 Bohrungen · 0.813
Schraubenbohrungen Innenring (ni)	20 Bohrungen · 0.813
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

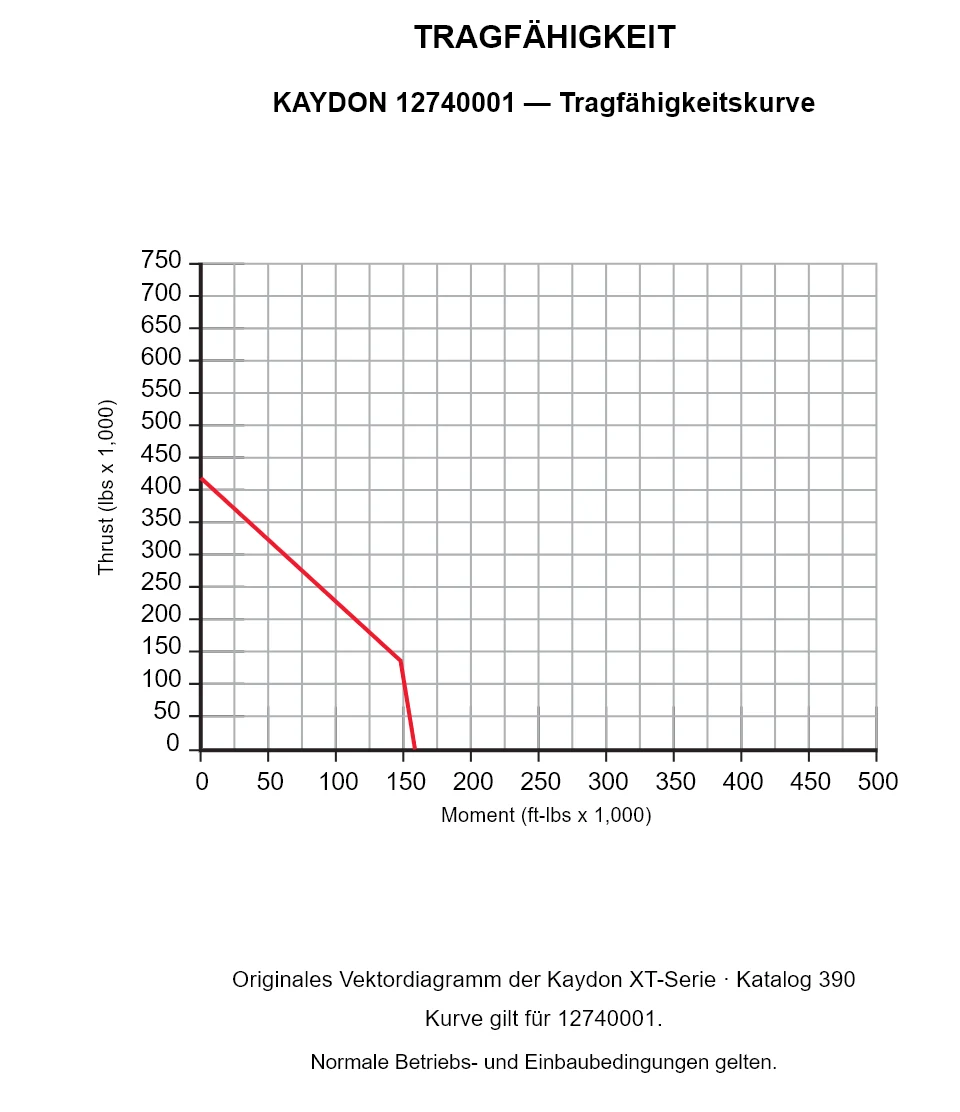

KAYDON 12740001 — Tragfähigkeitskurve

KAYDON 12740001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 12740001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
