MERYDOM 16293001
Von MERYDOM werkseitig für den Austausch verifiziert mit Kaydon 16293001. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16293001

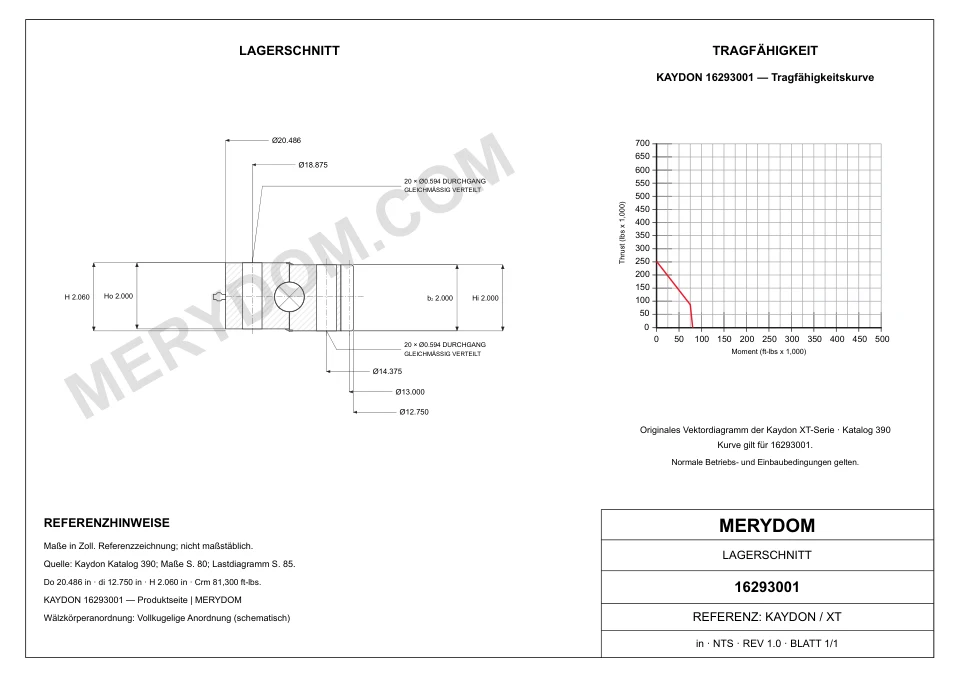

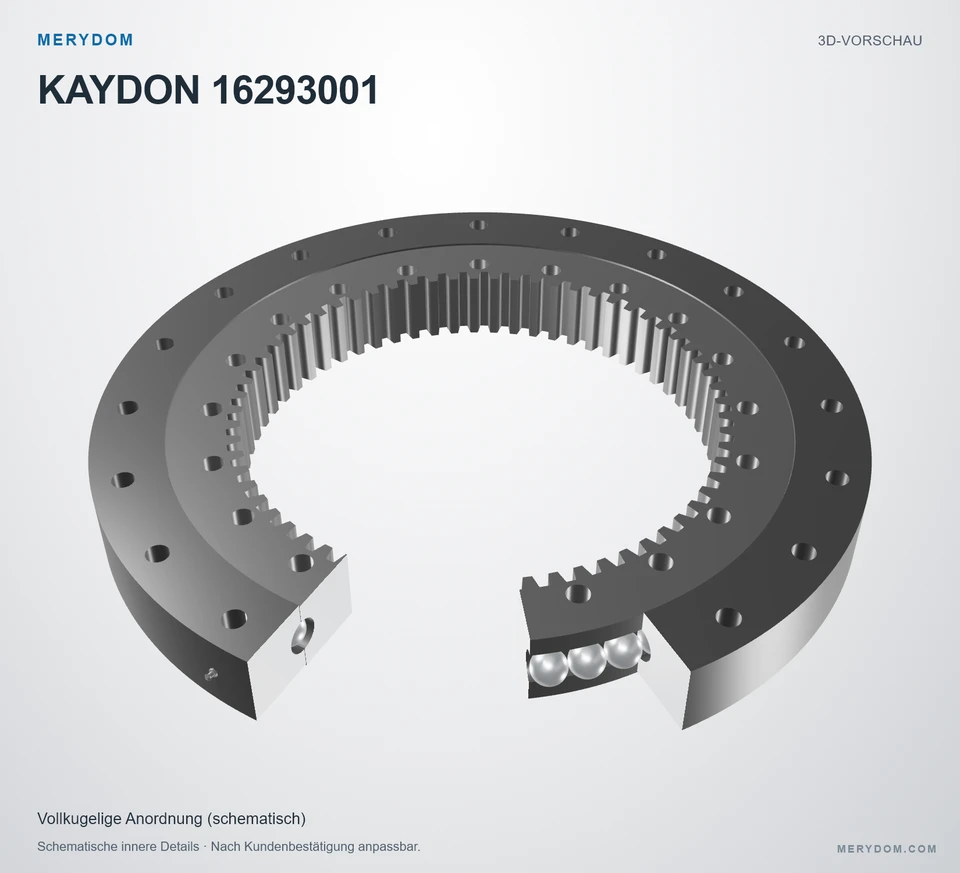

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16293001.
MERYDOM verifiziertTechnische Verifizierung · Rev 1.0- Overall OD (Do)
- 20.486 in
- Overall ID (di)
- 12.750 in
- Gesamthöhe
- 2.060 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16293001 |
| Zertifiziert austauschbar mit | Kaydon 16293001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-15 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | XT Serie |
| Referenzmodell | 16293001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 20.486 in520.344 mm |
| Gesamt-Innendurchmesser (di) | 12.750 in323.85 mm |
| Gesamthöhe (H) | 2.060 in52.324 mm |
| Lochkreis Außenring (Lo) | 18.875 in479.425 mm |
| Lochkreis Innenring (Li) | 14.375 in365.125 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 13.000 in330.2 mm |
| Assembly weight (G) | 105 lb47.627 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 8800 lbf39,144.35 N |
| Momententragzahl (Crm) | 81300 in81,300 |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 20 Bohrungen · 0.594 |
| Schraubenbohrungen Innenring (ni) | 20 Bohrungen · 0.594 |
| Verzahnung | |
| Teilungssystem | SPECIAL_DP |
| Diametral Pitch (Pd) | DP |
| Äquivalentes Modul (m) | mm |
| Zähnezahl (z2) | 65 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-15 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

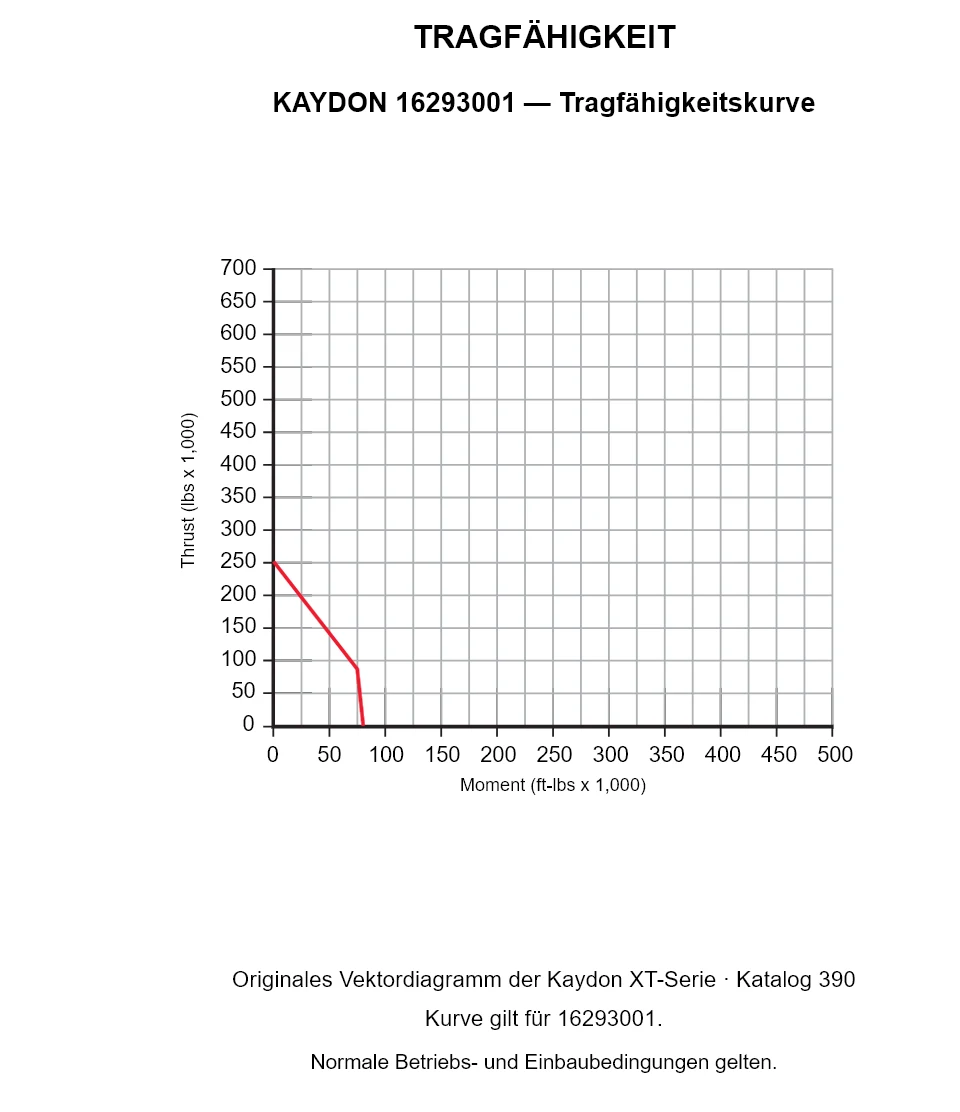

Traglastdiagramm der Serie XT
