MERYDOM VA 160235 N
Verificado de nivel 3Verificado en fábrica por MERYDOM para intercambiar con INA VA 160235 N. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VA 160235 N

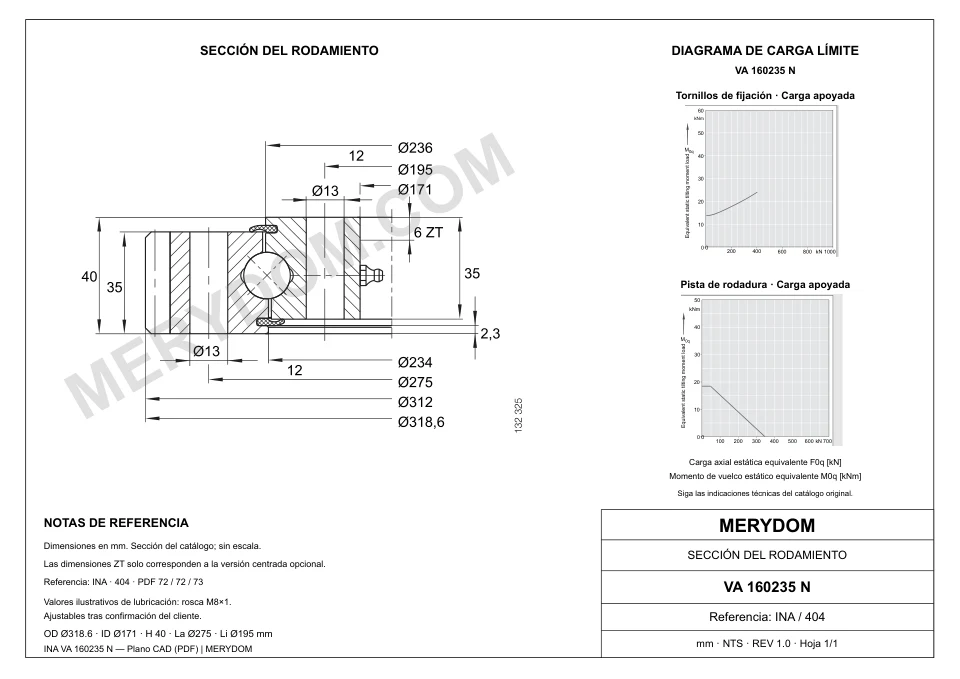

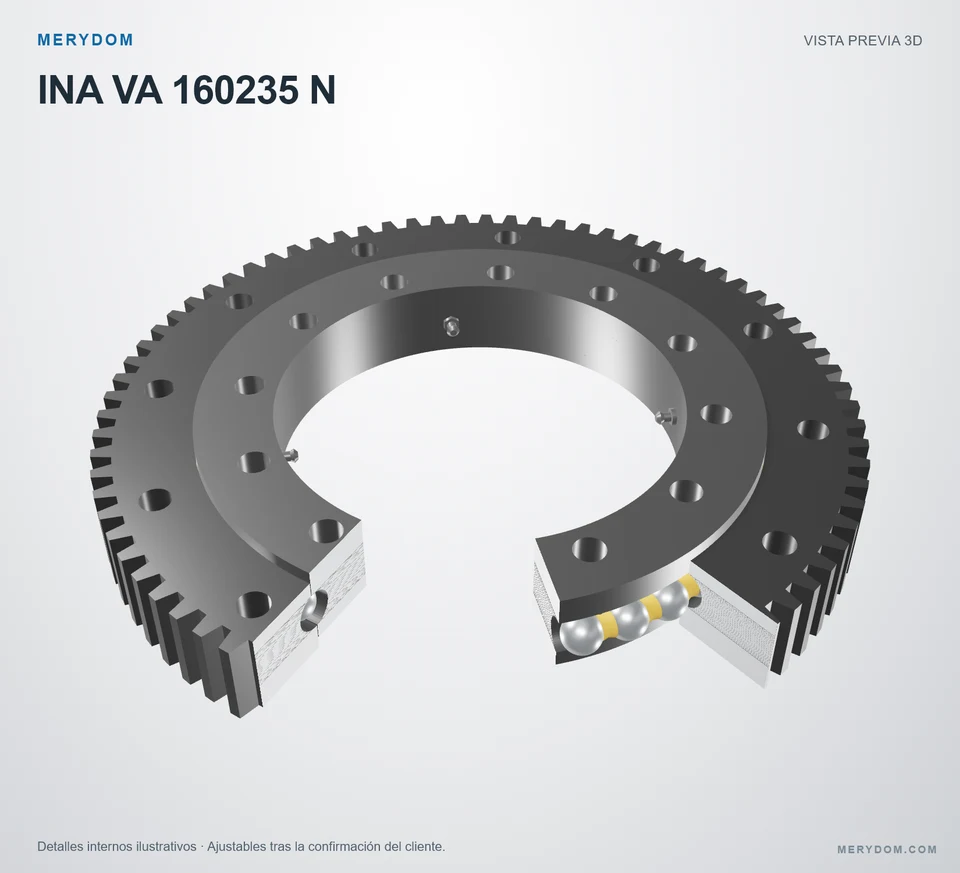

Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VA 160235 N.
- Overall OD (Do)
- 318,6 mm
- Overall ID (di)
- 171 mm
- Altura total
- 40 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 12 / 12 exterior / interior
- Diseño del rodamiento
- Four Point Contact Ball
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Mass (Mass)
- 13 kg
- Diámetro exterior total (Da)
- 3,186 mmaproximadamente 318.6 mm
- Diámetro interior total (di)
- 171 mm
- Inside centring diameter (diZT)
- 173 mm
- Catalog diameter Di (Di)
- 234 mm
- Catalog centring diameter DiZT (DiZT)
- 236 mm
- Catalog diameter da (da)
- 236 mm
- Altura total (H)
- 40 mm
- Inner height (h)
- 35 mm
- Outer centring length (T)
- 23 mmaproximadamente 2.3 mm
- Inner centring length (t)
- 6 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 275 mm
- Círculo de pernos del anillo interior (Li)
- 195 mm
- Orificios de montaje del anillo exterior (na)
- 12
- Orificios de montaje del anillo interior (ni)
- 12
- Diámetro común de los orificios de montaje (dB)
- 13 mm
Engranaje
- Diámetro primitivo del engranaje (d0)
- 312 mm
- Módulo del engranaje (m)
- 4 mm
- Número de dientes (z)
- 78
- Engranaje face width (b)
- 35 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VA 160235 N |
| Certificado intercambiable con | INA VA 160235 N |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | VA Serie |
| Modelo de referencia | VA 160235 N |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Four Point Contact Ball |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Mass (Mass) | 13 kg |
| Diámetro exterior total (Da) | 3,186 mmaproximadamente 318.6 mm |
| Diámetro interior total (di) | 171 mm |
| Inside centring diameter (diZT) | 173 mm |
| Catalog diameter Di (Di) | 234 mm |
| Catalog centring diameter DiZT (DiZT) | 236 mm |
| Catalog diameter da (da) | 236 mm |
| Altura total (H) | 40 mm |
| Inner height (h) | 35 mm |
| Outer centring length (T) | 23 mmaproximadamente 2.3 mm |
| Inner centring length (t) | 6 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 275 mm |
| Círculo de pernos del anillo interior (Li) | 195 mm |
| Orificios de montaje del anillo exterior (na) | 12 |
| Orificios de montaje del anillo interior (ni) | 12 |
| Diámetro común de los orificios de montaje (dB) | 13 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d0) | 312 mm |
| Módulo del engranaje (m) | 4 mm |
| Número de dientes (z) | 78 |
| Engranaje face width (b) | 35 mm |
| Capacidades | |
| Maximum permissible radial load (Fr perm) | 496 kNaproximadamente 49.6 kN |
| Basic dynamic axial load rating (Ca) | 153 kN |
| Basic static axial load rating (C0a) | 345 kN |
| Basic dynamic radial load rating (Cr) | 101 kN |
| Basic static radial load rating (C0r) | 156 kN |
| Normal tooth force (Fznorm) | 11 kN |
| Maximum tooth force (Fzmax) | 161 kNaproximadamente 16.1 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

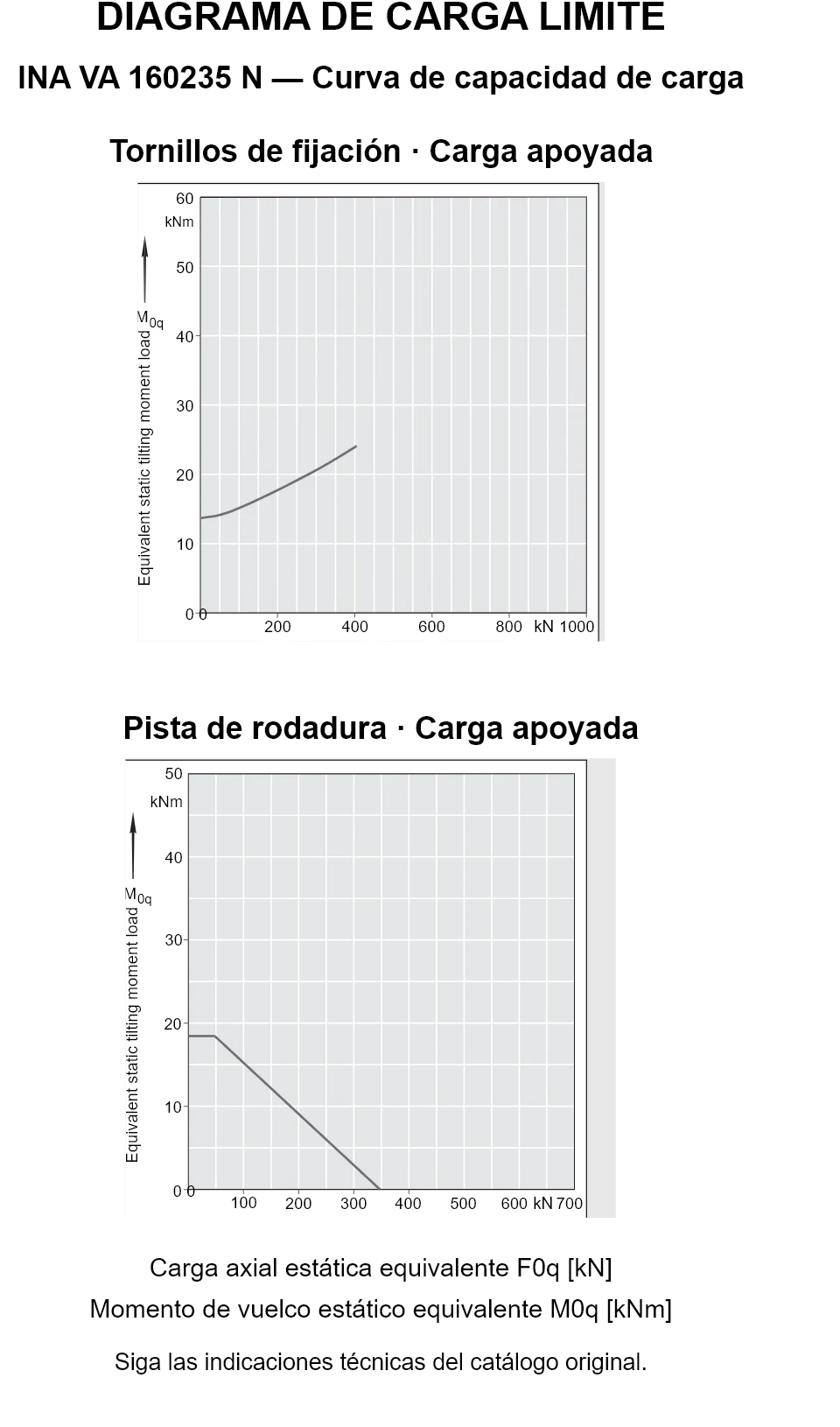

Gráfico de capacidad de carga de la serie VA
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VA 160235 N.
