Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência

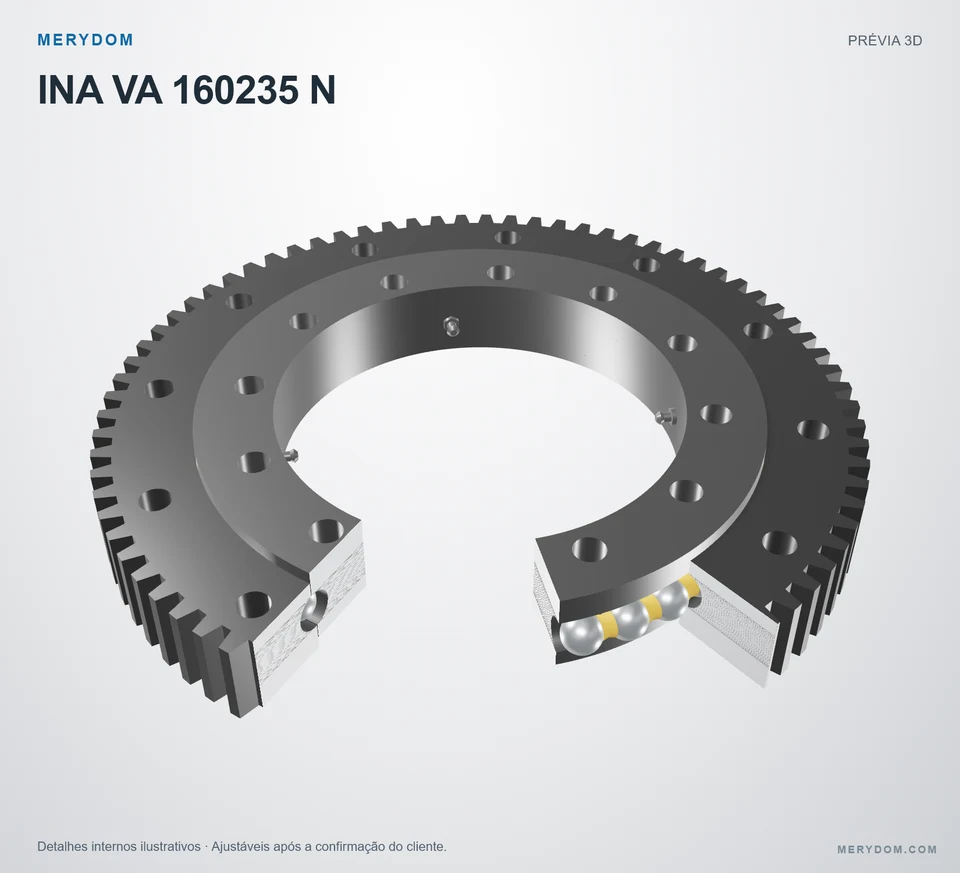

Rolamento de giro de substituição para INA VA 160235 N
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VA 160235 N. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: INA VA 160235 N. Série: Va. Estrutura do rolamento: Esferas de contato de quatro pontos. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
VA 160235 N
Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com INA VA 160235 N.
- Overall OD (Do)
- 318,6 mm
- Overall ID (di)
- 171 mm
- Altura total
- 40 mm
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 12 / 12 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos
Verificado pela MERYDOMNível 3 · Registro de verificação de engenharia
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

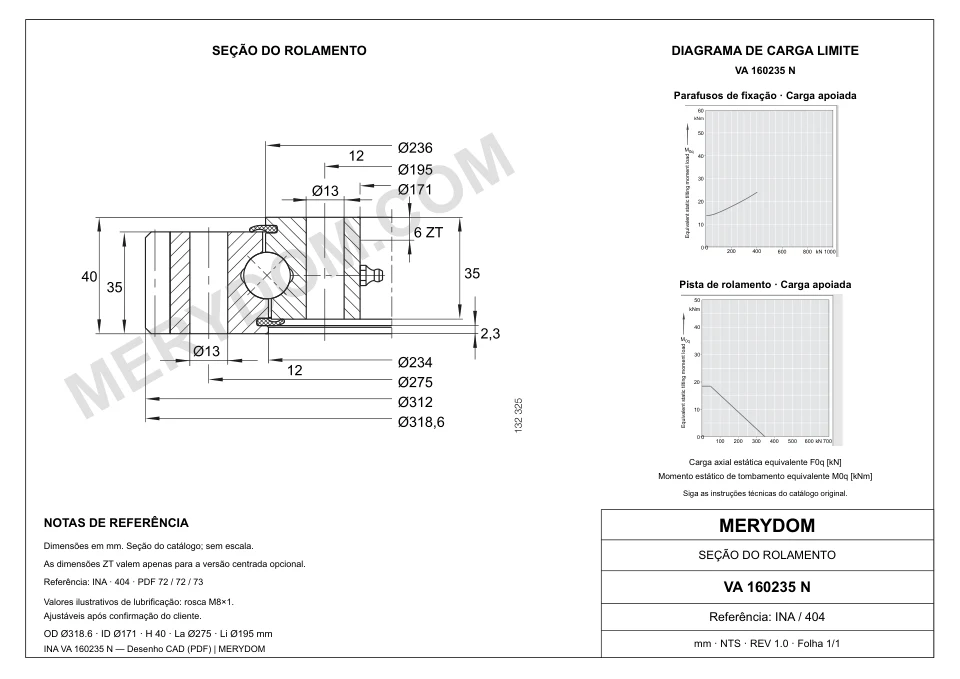

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Massaa (Massaa)
- 13 kg
- Diâmetro externo total (Da)
- 318,6 mm
- Diâmetro interno total (di)
- 171 mm
- Diâmetro de centragem interno (diZT)
- 173 mm
- Diâmetro de catálogo Di (Di)
- 234 mm
- Diâmetro de centragem de catálogo DiZT (DiZT)
- 236 mm
- Diâmetro de catálogo da (da)
- 236 mm
- Altura total (H)
- 40 mm
- Altura interna (h)
- 35 mm
- Comprimento de centragem externa (T)
- 2,3 mm
- Comprimento de centragem interna (t)
- 6 mm
Montagem
- Círculo de parafusos do anel externo (La)
- 275 mm
- Círculo de parafusos do anel interno (Li)
- 195 mm
- Furos de montagem do anel externo (na)
- 12
- Furos de montagem do anel interno (ni)
- 12
- Diâmetro comum dos furos de montagem (dB)
- 13 mm
Engrenagem
- Diâmetro primitivo da engrenagem (d0)
- 312 mm
- Módulo da engrenagem (m)
- 4 mm
- Número de dentes (z)
- 78
- Largura da engrenagem (b)
- 35 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro INA VA 160235 N
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | VA 160235 N |
| Certificado como intercambiável com | INA VA 160235 N |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | INA |
| Série | Va Série |
| Modelo de referência | VA 160235 N |
| Sistema de medição | Métrico |
| Estrutura do rolamento | Esferas de contato de quatro pontos |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Massaa (Massaa) | 13 kg |
| Diâmetro externo total (Da) | 318,6 mm |
| Diâmetro interno total (di) | 171 mm |
| Diâmetro de centragem interno (diZT) | 173 mm |
| Diâmetro de catálogo Di (Di) | 234 mm |
| Diâmetro de centragem de catálogo DiZT (DiZT) | 236 mm |
| Diâmetro de catálogo da (da) | 236 mm |
| Altura total (H) | 40 mm |
| Altura interna (h) | 35 mm |
| Comprimento de centragem externa (T) | 2,3 mm |
| Comprimento de centragem interna (t) | 6 mm |
| Montagem | |
| Círculo de parafusos do anel externo (La) | 275 mm |
| Círculo de parafusos do anel interno (Li) | 195 mm |
| Furos de montagem do anel externo (na) | 12 |
| Furos de montagem do anel interno (ni) | 12 |
| Diâmetro comum dos furos de montagem (dB) | 13 mm |
| Engrenagem | |
| Diâmetro primitivo da engrenagem (d0) | 312 mm |
| Módulo da engrenagem (m) | 4 mm |
| Número de dentes (z) | 78 |
| Largura da engrenagem (b) | 35 mm |
| Capacidades | |
| Carga radial máxima admissível (Fr perm) | 49,6 kN |
| Capacidade básica de carga axial dinâmica (Ca) | 153 kN |
| Capacidade básica de carga axial estática (C0a) | 345 kN |
| Capacidade básica de carga radial dinâmica (Cr) | 101 kN |
| Capacidade básica de carga radial estática (C0r) | 156 kN |
| Força normal no dente (Fznorm) | 11 kN |
| Força máxima no dente (Fzmax) | 16,1 kN |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.

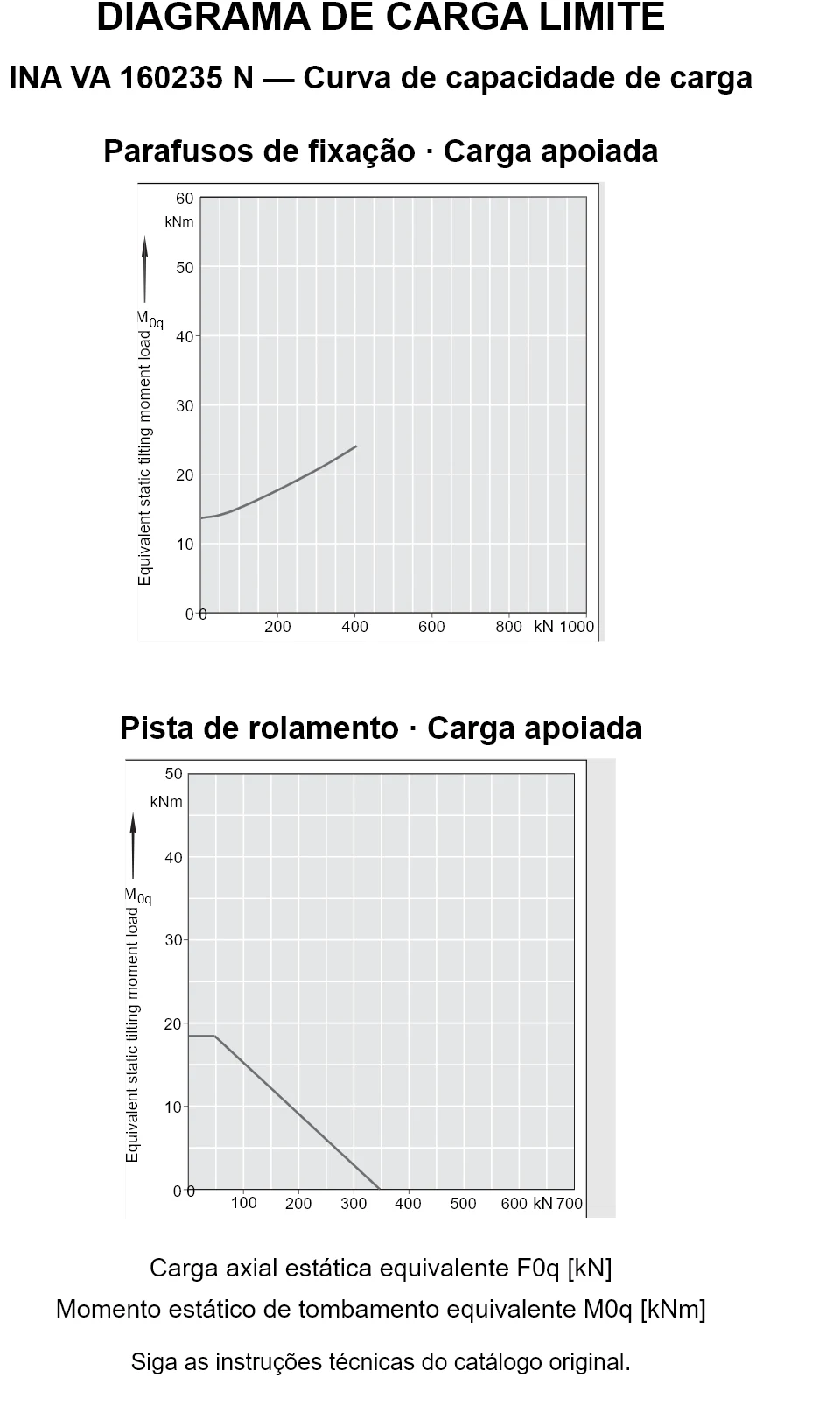

INA VA 160235 N — Curva de capacidade de carga
INA VA 160235 N — Curva de capacidade de carga
INA VA 160235 N — Curva de capacidade de carga. Siga as instruções técnicas do catálogo original.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para INA VA 160235 N
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
