Drehverbindung als Ersatz für INA VA 160235 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VA 160235 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VA 160235 N. Serie: Va. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

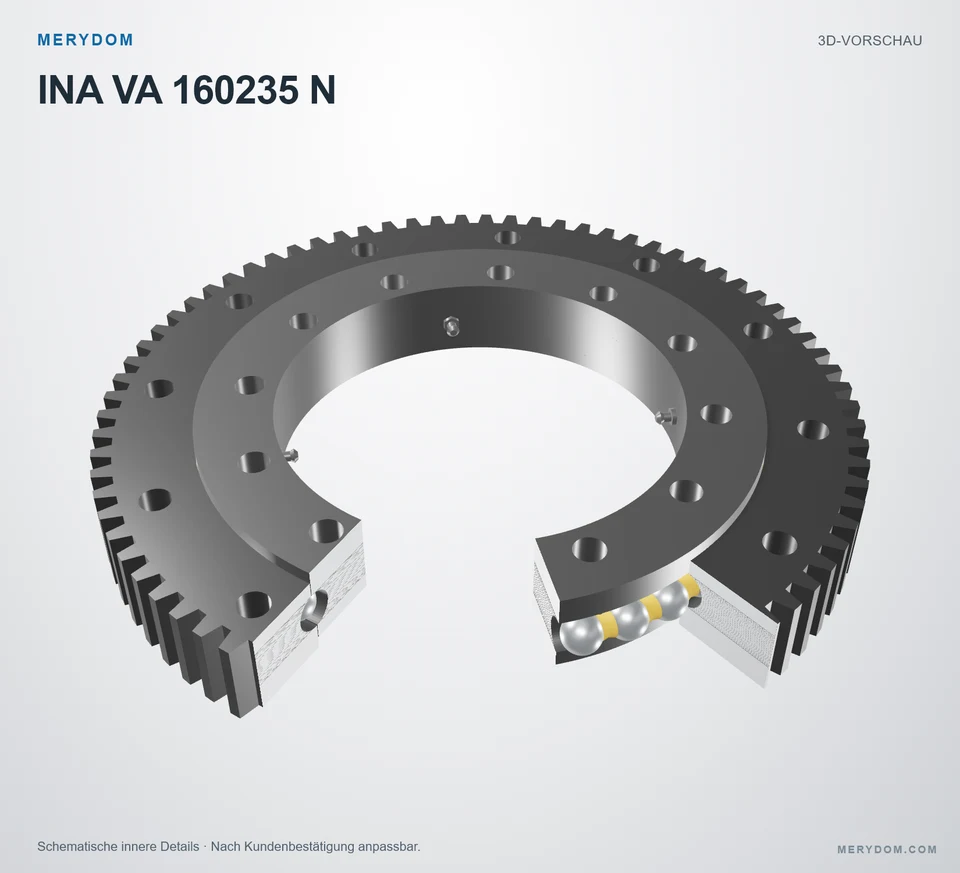

VA 160235 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VA 160235 N.
- Overall OD (Do)
- 318,6 mm
- Overall ID (di)
- 171 mm
- Gesamthöhe
- 40 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 12 / 12 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

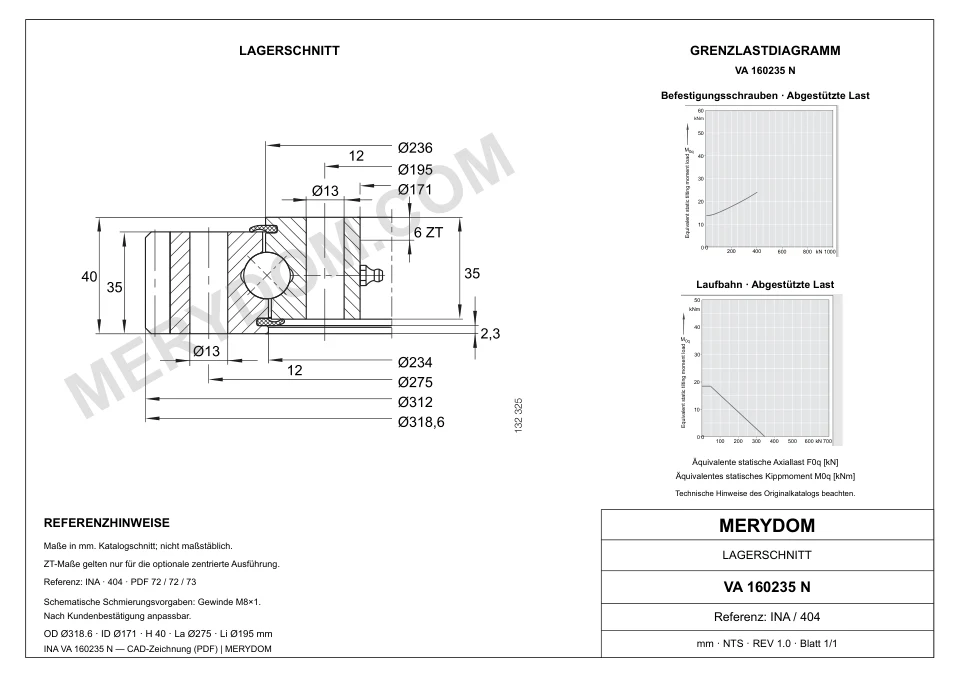

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 13 kg
- Gesamt-Außendurchmesser (Da)
- 318,6 mm
- Gesamt-Innendurchmesser (di)
- 171 mm
- Innerer Zentrierdurchmesser (diZT)
- 173 mm
- Katalogdurchmesser Di (Di)
- 234 mm
- Katalog-Zentrierdurchmesser DiZT (DiZT)
- 236 mm
- Katalogdurchmesser da (da)
- 236 mm
- Gesamthöhe (H)
- 40 mm
- Innenhöhe (h)
- 35 mm
- Äußere Zentrierlänge (T)
- 2,3 mm
- Innere Zentrierlänge (t)
- 6 mm
Befestigung
- Lochkreis Außenring (La)
- 275 mm
- Lochkreis Innenring (Li)
- 195 mm
- Montagebohrungen am Außenring (na)
- 12
- Montagebohrungen am Innenring (ni)
- 12
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 13 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 312 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 78
- Zahnbreite (b)
- 35 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VA 160235 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VA 160235 N |
| Zertifiziert austauschbar mit | INA VA 160235 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Va Serie |
| Referenzmodell | VA 160235 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 13 kg |
| Gesamt-Außendurchmesser (Da) | 318,6 mm |
| Gesamt-Innendurchmesser (di) | 171 mm |
| Innerer Zentrierdurchmesser (diZT) | 173 mm |
| Katalogdurchmesser Di (Di) | 234 mm |
| Katalog-Zentrierdurchmesser DiZT (DiZT) | 236 mm |
| Katalogdurchmesser da (da) | 236 mm |
| Gesamthöhe (H) | 40 mm |
| Innenhöhe (h) | 35 mm |
| Äußere Zentrierlänge (T) | 2,3 mm |
| Innere Zentrierlänge (t) | 6 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 275 mm |
| Lochkreis Innenring (Li) | 195 mm |
| Montagebohrungen am Außenring (na) | 12 |
| Montagebohrungen am Innenring (ni) | 12 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 13 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 312 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 78 |
| Zahnbreite (b) | 35 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 49,6 kN |
| Dynamische axiale Grundtragzahl (Ca) | 153 kN |
| Statische axiale Grundtragzahl (C0a) | 345 kN |
| Dynamische radiale Grundtragzahl (Cr) | 101 kN |
| Statische radiale Grundtragzahl (C0r) | 156 kN |
| Normale Zahnkraft (Fznorm) | 11 kN |
| Maximale Zahnkraft (Fzmax) | 16,1 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

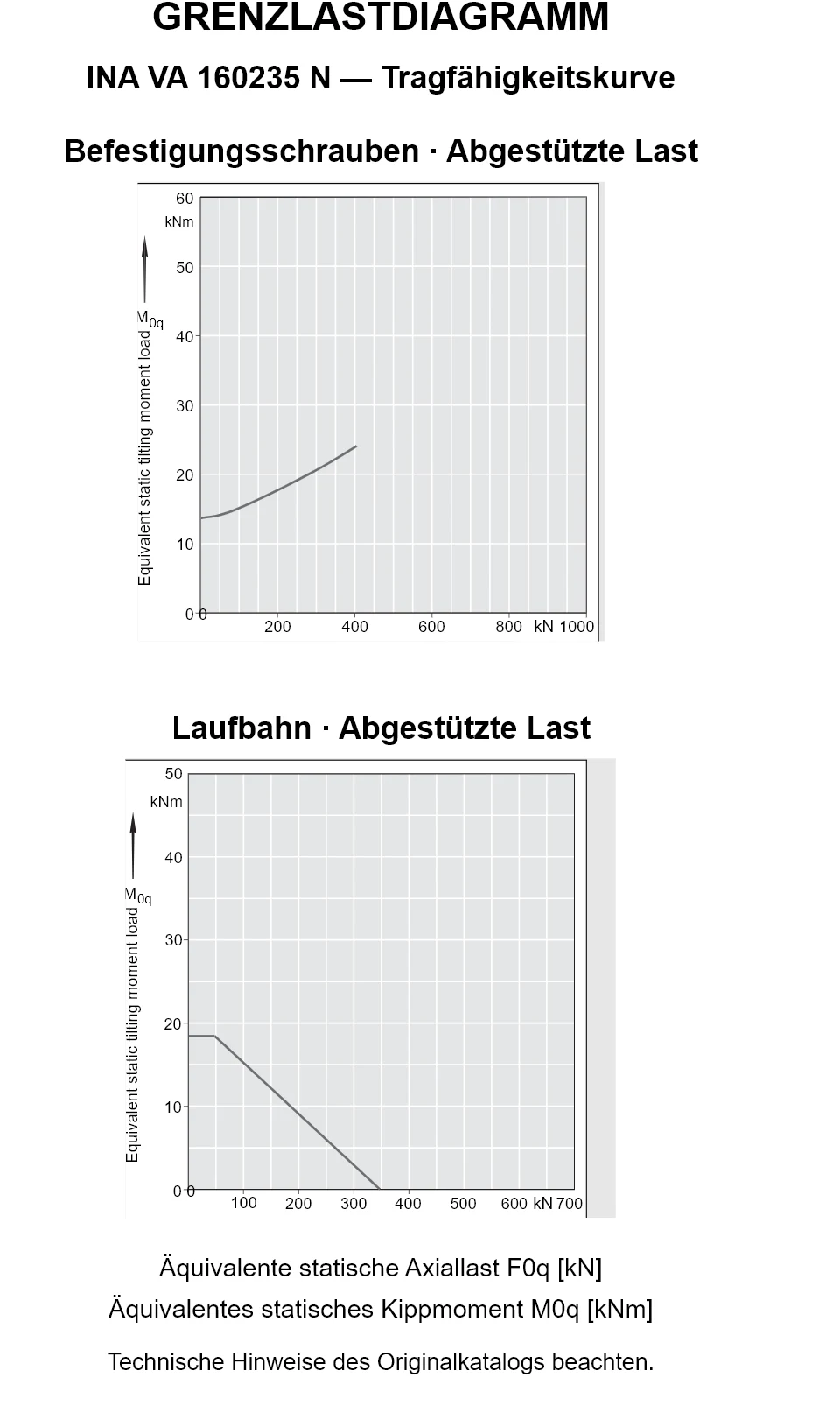

INA VA 160235 N — Tragfähigkeitskurve
INA VA 160235 N — Tragfähigkeitskurve
INA VA 160235 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VA 160235 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
