Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

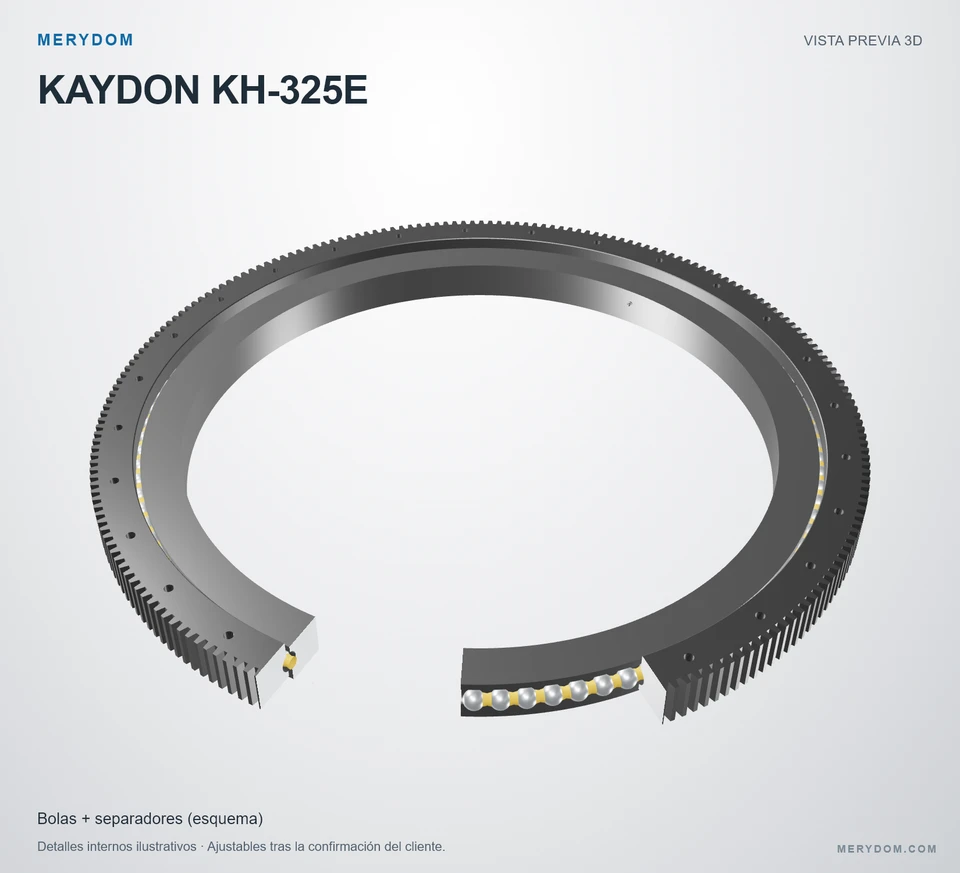

Rodamiento de giro de sustitución para Kaydon KH-325E
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon KH-325E. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon KH-325E. Serie: Kh. Estructura del rodamiento: Bolas de contacto de cuatro puntos precargadas. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
KH-325E
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon KH-325E.
- Overall OD (Do)
- 36.667 in
- Overall ID (di)
- 28.500 in
- Altura total
- 2.500 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 28 / 28 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos precargadas
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

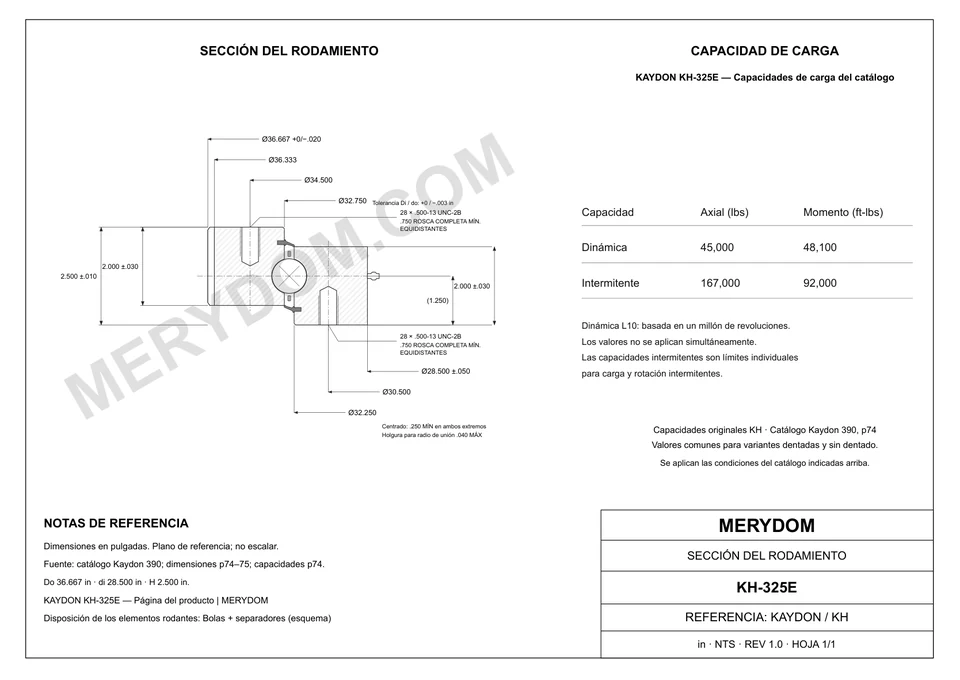

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 36.667 inaproximadamente 931,34 mm
- Diámetro interior total (di)
- 28.500 inaproximadamente 724 mm
- Diámetro interior del anillo exterior (Di)
- 32.750 inaproximadamente 831,9 mm
- Diámetro exterior del anillo interior (do)
- 32.250 inaproximadamente 819,2 mm
- Altura total (H)
- 2.500 inaproximadamente 64 mm
- Peso del conjunto (G)
- 205 lbaproximadamente 92,986 kg
- Altura del anillo interior (Hi)
- 2.000 inaproximadamente 51 mm
- Altura del anillo exterior (Ho)
- 2.000 inaproximadamente 51 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 34.500 inaproximadamente 876 mm
- Círculo de pernos del anillo interior (Li)
- 30.500 inaproximadamente 775 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 36.333 inaproximadamente 922,86 mm
- Paso diametral (Pd)
- 6
- Número de dientes (z2)
- 218
- Catalogue gear face width (b2)
- 2.000 inaproximadamente 51 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon KH-325E
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | KH-325E |
| Certificado intercambiable con | Kaydon KH-325E |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Kh Serie |
| Modelo de referencia | KH-325E |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos precargadas |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 36.667 inaproximadamente 931,34 mm |
| Diámetro interior total (di) | 28.500 inaproximadamente 724 mm |
| Altura total (H) | 2.500 inaproximadamente 64 mm |
| Altura del anillo interior (Hi) | 2.000 inaproximadamente 51 mm |
| Altura del anillo exterior (Ho) | 2.000 inaproximadamente 51 mm |
| Diámetro interior del anillo exterior (Di) | 32.750 inaproximadamente 831,9 mm |
| Diámetro exterior del anillo interior (do) | 32.250 inaproximadamente 819,2 mm |
| Círculo de pernos del anillo exterior (Lo) | 34.500 inaproximadamente 876 mm |
| Círculo de pernos del anillo interior (Li) | 30.500 inaproximadamente 775 mm |
| Diámetro primitivo del engranaje (D2) | 36.333 inaproximadamente 922,86 mm |
| Peso del conjunto (G) | 205 lbaproximadamente 92,986 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 5730 lbfaproximadamente 25,49 kN |
| Capacidad de carga axial dinámica | 45000.0000000000 lbfaproximadamente 200,17 kN |
| Intermittent axial load rating | 167000.0000000000 lbfaproximadamente 742,85 kN |
| Dynamic moment load rating | 48100.0000000000 ft·lbfaproximadamente 65,21 kN·m |
| Intermittent moment load rating | 92000.0000000000 ft·lbfaproximadamente 124,74 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 28 orificios · 0.500-13 UNC-2B; 0.750 min full thread |
| Orificios de pernos del anillo interior (ni) | 28 orificios · 0.500-13 UNC-2B; 0.750 min full thread |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral de origen (Pd) | 6 DP |
| Módulo equivalente (derived reference only) (m) | 4.233333 mm |
| Número de dientes (z2) | 218 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
RENDIMIENTO DE DEFLEXIÓN DE LA SERIE
Gráfico de deflexión de la serie Kh
Utilice la designación del modelo en la leyenda del catálogo para consultar la referencia publicada de deflexión axial, radial y de inclinación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon KH-325E
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
