Rolamento de giro de substituição para Kaydon KH-325E
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon KH-325E. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon KH-325E. Série: Kh. Estrutura do rolamento: Esferas de contato de quatro pontos pré-carregadas. Configuração da engrenagem: Engrenagem externa.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica

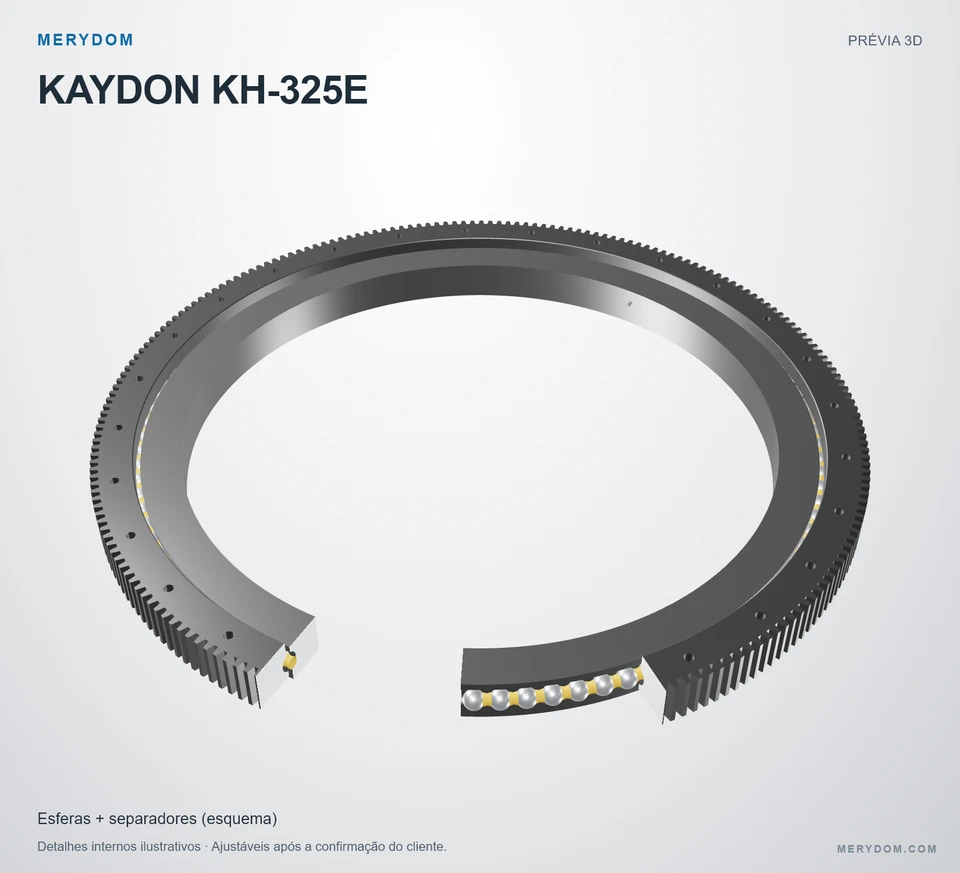

KH-325E
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon KH-325E.
- Overall OD (Do)
- 36.667 in
- Overall ID (di)
- 28.500 in
- Altura total
- 2.500 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 28 / 28 externo / interno
- Projeto do rolamento
- Esferas de contato de quatro pontos pré-carregadas
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

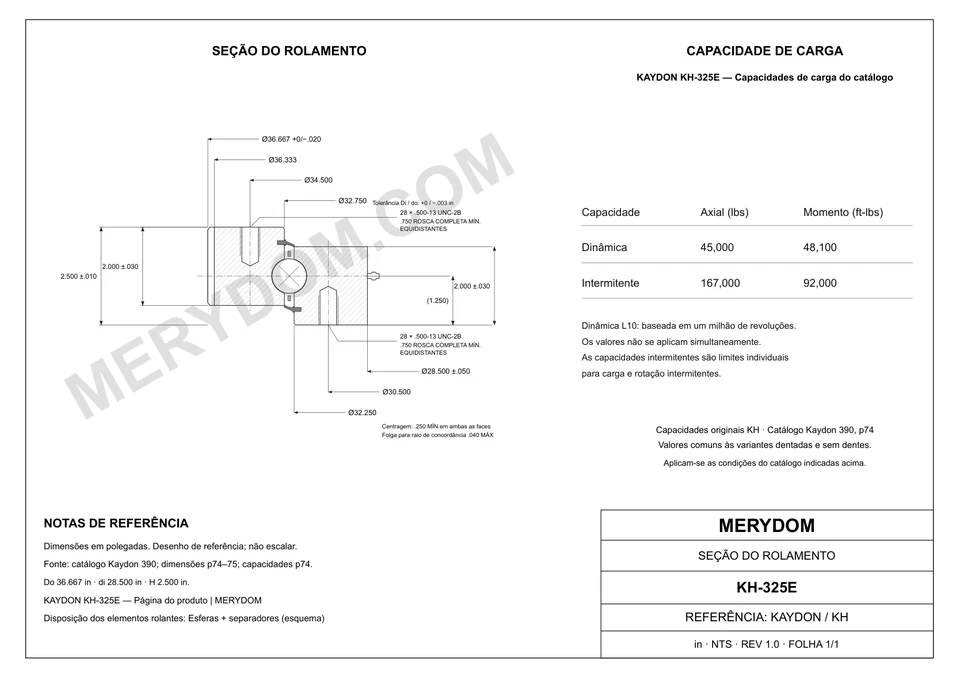

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 36.667 inaproximadamente 931,34 mm
- Diâmetro interno total (di)
- 28.500 inaproximadamente 724 mm
- Diâmetro interno do anel externo (Di)
- 32.750 inaproximadamente 831,9 mm
- Diâmetro externo do anel interno (do)
- 32.250 inaproximadamente 819,2 mm
- Altura total (H)
- 2.500 inaproximadamente 64 mm
- Peso do conjunto (G)
- 205 lbaproximadamente 92,986 kg
- Altura do anel interno (Hi)
- 2.000 inaproximadamente 51 mm
- Altura do anel externo (Ho)
- 2.000 inaproximadamente 51 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 34.500 inaproximadamente 876 mm
- Círculo de parafusos do anel interno (Li)
- 30.500 inaproximadamente 775 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 36.333 inaproximadamente 922,86 mm
- Passo diametral (Pd)
- 6
- Número de dentes (z2)
- 218
- Catalogue gear face width (b2)
- 2.000 inaproximadamente 51 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon KH-325E
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | KH-325E |
| Certificado como intercambiável com | Kaydon KH-325E |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Kh Série |
| Modelo de referência | KH-325E |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Esferas de contato de quatro pontos pré-carregadas |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 36.667 inaproximadamente 931,34 mm |
| Diâmetro interno total (di) | 28.500 inaproximadamente 724 mm |
| Altura total (H) | 2.500 inaproximadamente 64 mm |
| Altura do anel interno (Hi) | 2.000 inaproximadamente 51 mm |
| Altura do anel externo (Ho) | 2.000 inaproximadamente 51 mm |
| Diâmetro interno do anel externo (Di) | 32.750 inaproximadamente 831,9 mm |
| Diâmetro externo do anel interno (do) | 32.250 inaproximadamente 819,2 mm |
| Círculo de parafusos do anel externo (Lo) | 34.500 inaproximadamente 876 mm |
| Círculo de parafusos do anel interno (Li) | 30.500 inaproximadamente 775 mm |
| Diâmetro primitivo da engrenagem (D2) | 36.333 inaproximadamente 922,86 mm |
| Peso do conjunto (G) | 205 lbaproximadamente 92,986 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 5730 lbfaproximadamente 25,49 kN |
| Capacidade de carga axial dinâmica | 45000.0000000000 lbfaproximadamente 200,17 kN |
| Intermittent axial load rating | 167000.0000000000 lbfaproximadamente 742,85 kN |
| Dynamic moment load rating | 48100.0000000000 ft·lbfaproximadamente 65,21 kN·m |
| Intermittent moment load rating | 92000.0000000000 ft·lbfaproximadamente 124,74 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 28 furos · 0.500-13 UNC-2B; 0.750 min full thread |
| Furos de parafusos do anel interno (ni) | 28 furos · 0.500-13 UNC-2B; 0.750 min full thread |
| Engrenagem | |
| Sistema de passo | DP |
| Passo diametral de origem (Pd) | 6 DP |
| Módulo equivalente (derived reference only) (m) | 4.233333 mm |
| Número de dentes (z2) | 218 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
DESEMPENHO DE DEFLEXÃO DA SÉRIE
Gráfico de deflexão da série Kh
Use a designação do modelo na legenda do catálogo para consultar a referência publicada de deflexão axial, radial e de inclinação.
Nota de seleção de engenharia
Este gráfico auxilia a seleção preliminar. A aprovação final da MERYDOM também deve considerar rigidez de montagem, capacidade dos parafusos, ciclo de trabalho, lubrificação e condições operacionais.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon KH-325E
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
