Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
MERYDOM 16304001
Verificado en fábrica por MERYDOM para intercambiar con Kaydon 16304001. El producto MERYDOM utiliza la misma designación de modelo para referencia cruzada directa.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16304001

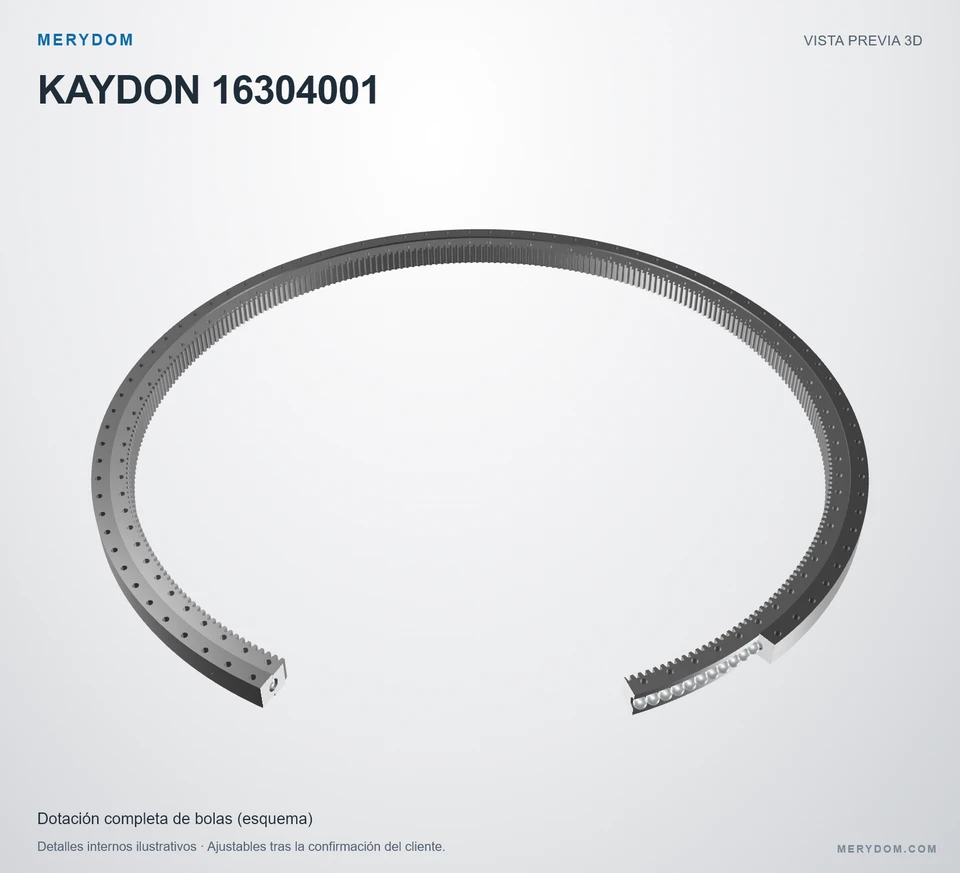

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16304001.
Verificado por MERYDOMVerificación técnica · Rev. 1.0- Overall OD (Do)
- 168.000 in
- Overall ID (di)
- 151.700 in
- Altura total
- 6.000 in
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 90 / 90 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Rev. 1.0Especificaciones del producto
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16304001 |
| Certificado intercambiable con | Kaydon 16304001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisión del plano aprobado | 1.0 |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Fecha de certificación | 2026-08-15 |
| Materiales | |
| Opciones de material de los anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones de material de los separadores | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | XT Serie |
| Modelo de referencia | 16304001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje interno |

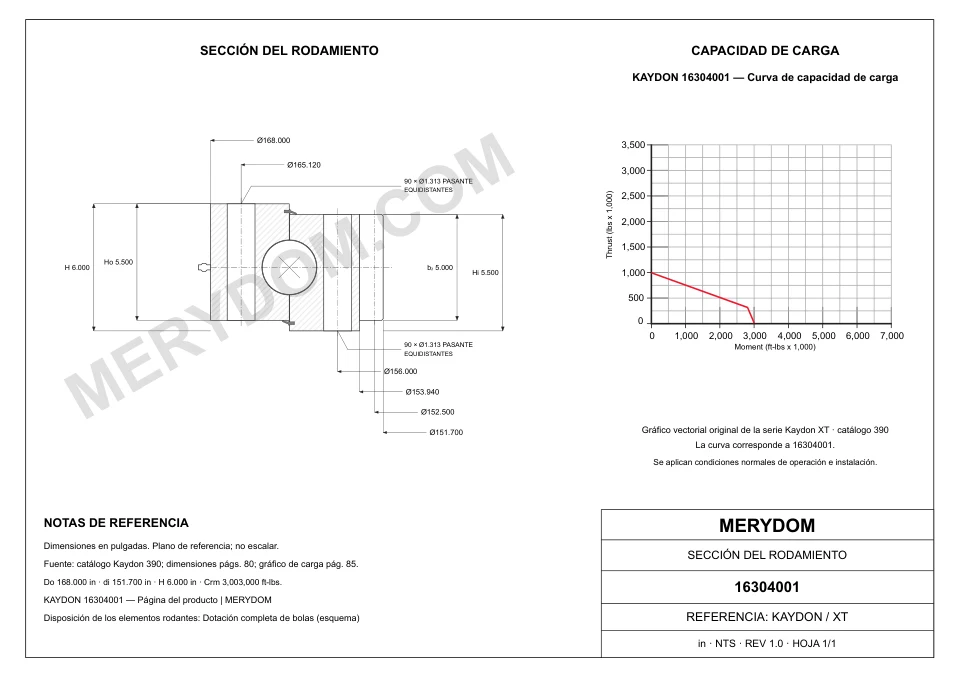

| Dimensiones | |
| Diámetro exterior total (Do) | 168.000 in4,267.2 mm |
| Diámetro interior total (di) | 151.700 in3,853.18 mm |
| Altura total (H) | 6.000 in152.4 mm |
| Diámetro interior del cuerpo del anillo interior (dr) | 153.940 in3,910.076 mm |
| Círculo de pernos del anillo exterior (Lo) | 165.120 in4,194.048 mm |
| Círculo de pernos del anillo interior (Li) | 156.000 in3,962.4 mm |
| Diámetro primitivo del engranaje (D2) | 152.500 in3,873.5 mm |
| Assembly weight (G) | 5500 lb2,494.758 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 45400 lbf201,949.261 N |
| Capacidad de carga de momento (Crm) | 3003000 in3,003,000 |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 90 orificios · 1.313 |
| Orificios de pernos del anillo interior (ni) | 90 orificios · 1.313 |
| Engranaje | |
| Sistema de paso | DP |
| Paso diametral (Pd) | 2.00000000 DP |
| Módulo equivalente (m) | 12.7 mm |
| Número de dientes (z2) | 305 |
Nivel 3 · Verificado por Ingeniería MERYDOMCertificado el 2026-08-15 por Departamento de Ingeniería de MERYDOM.

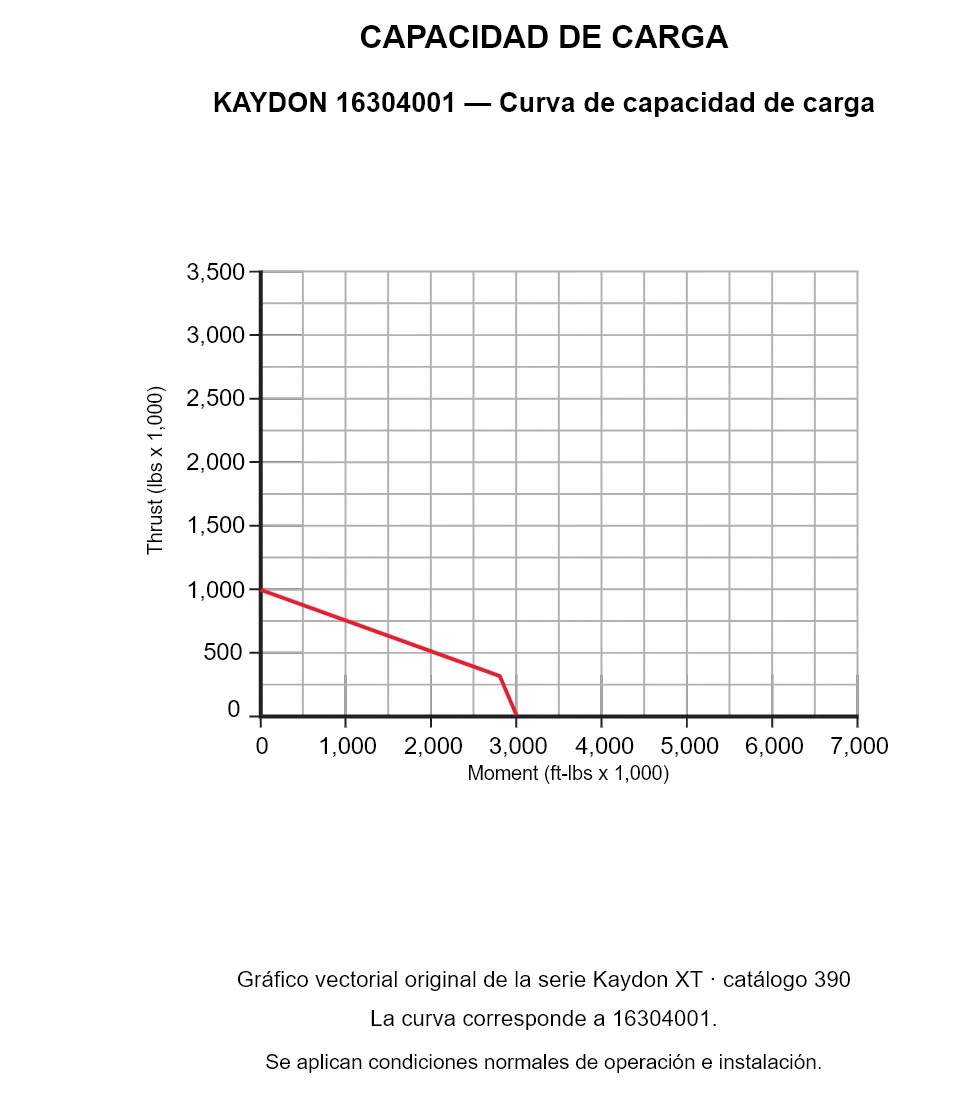

CAPACIDAD DE CARGA DE LA SERIE
Gráfico de capacidad de carga de la serie XT
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Diseño de reemplazo verificado en fábrica
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- Revisión predeterminada del plano aprobado: 1.0
- Fecha de certificación vinculada al registro de importación
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16304001.
