MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für Kaydon 16304001

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16304001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: Kaydon 16304001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

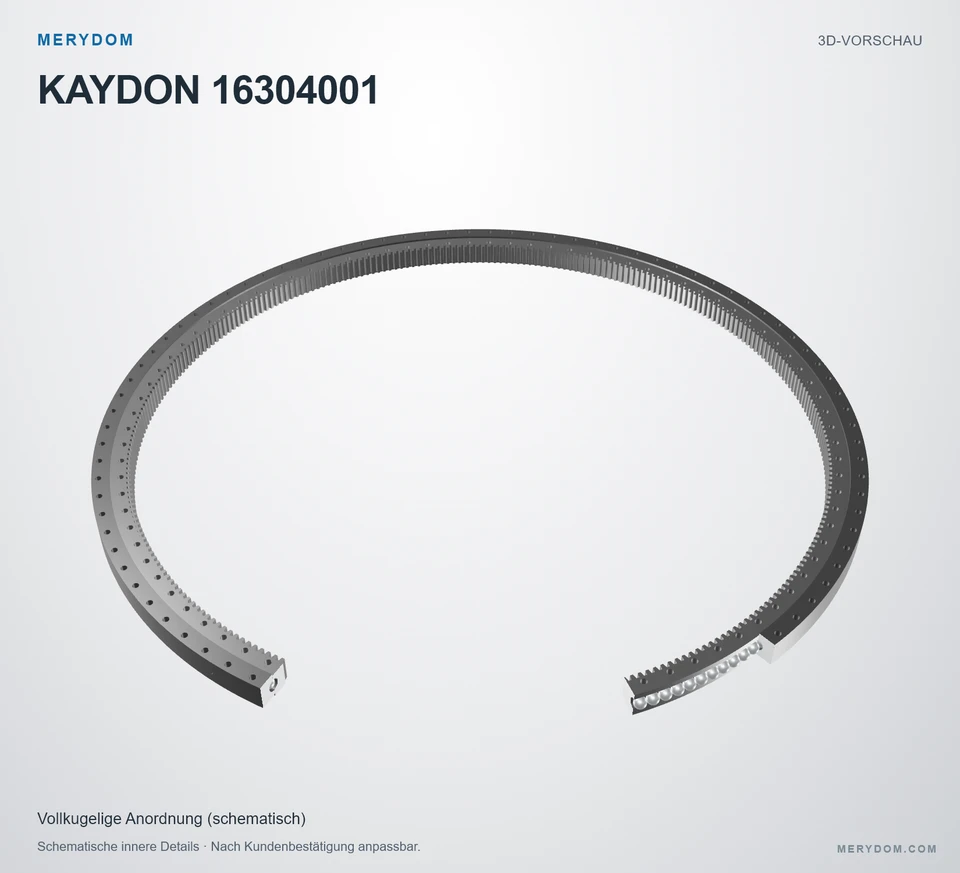

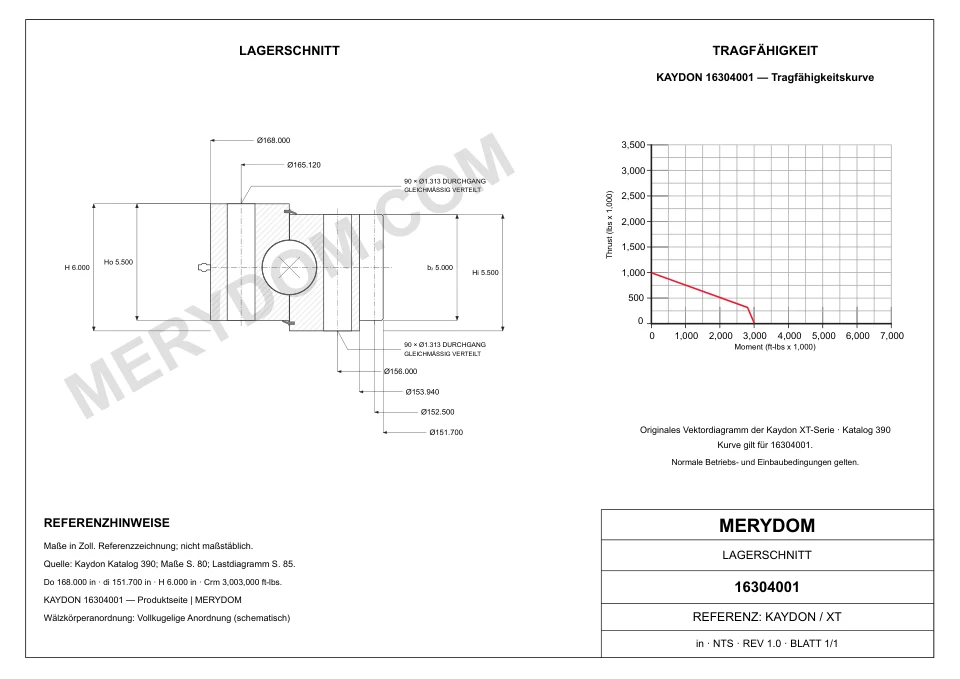

KAYDON 16304001 — 3D-Modellvorschau
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16304001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16304001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
168.000 in
Overall ID (di)
151.700 in
Gesamthöhe
6.000 in
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
90 / 90 außen / innen
Lagerbauart
Vierpunkt-Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do)
168.000 inca. 4.267 mm
Gesamt-Innendurchmesser (di)
151.700 inca. 3.853 mm
Innendurchmesser des Innenringkörpers (dr)
153.940 inca. 3.910,1 mm
Gesamthöhe (H)
6.000 inca. 152 mm
Gesamtgewicht (G)
5500 lbca. 2.494,758 kg
Innenringhöhe (Hi)
5.500 inca. 140 mm
Außenringhöhe (Ho)
5.500 inca. 140 mm

Befestigung

Lochkreis Außenring (Lo)
165.120 inca. 4.194 mm
Lochkreis Innenring (Li)
156.000 inca. 3.962 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2)
152.500 inca. 3.874 mm
Diametralteilung (Pd)
2
Zähnezahl (z2)
305
Catalogue gear face width (b2)
5.000 inca. 127 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16304001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM Modell16304001
Zertifiziert austauschbar mitKaydon 16304001
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeKaydon
SerieXt Serie
Referenzmodell16304001
MaßsystemZollMetrischer Referenzwert daneben
LagerkonstruktionVierpunkt-Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)168.000 inca. 4.267 mm
Gesamt-Innendurchmesser (di)151.700 inca. 3.853 mm
Gesamthöhe (H)6.000 inca. 152 mm
Innenringhöhe (Hi)5.500 inca. 140 mm
Außenringhöhe (Ho)5.500 inca. 140 mm
Innendurchmesser des Innenringkörpers (dr)153.940 inca. 3.910,1 mm
Lochkreis Außenring (Lo)165.120 inca. 4.194 mm
Lochkreis Innenring (Li)156.000 inca. 3.962 mm
Teilkreisdurchmesser der Verzahnung (D2)152.500 inca. 3.874 mm
Gesamtgewicht (G)5500 lbca. 2.494,758 kg
Tragzahlen
Maximale Zahnkraft (Fz)45400 lbfca. 201,95 kN
Momententragzahl (Crm)3003000 ft·lbfca. 4.071,52 kN·m
Befestigung
Schraubenbohrungen Außenring (no)90 Bohrungen · 1.313
Schraubenbohrungen Innenring (ni)90 Bohrungen · 1.313
Verzahnung
TeilungssystemDP
Diametralteilung der Quelle (Pd)2 DP
Äquivalentes Modul (derived reference only) (m)12.7 mm
Zähnezahl (z2)305
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

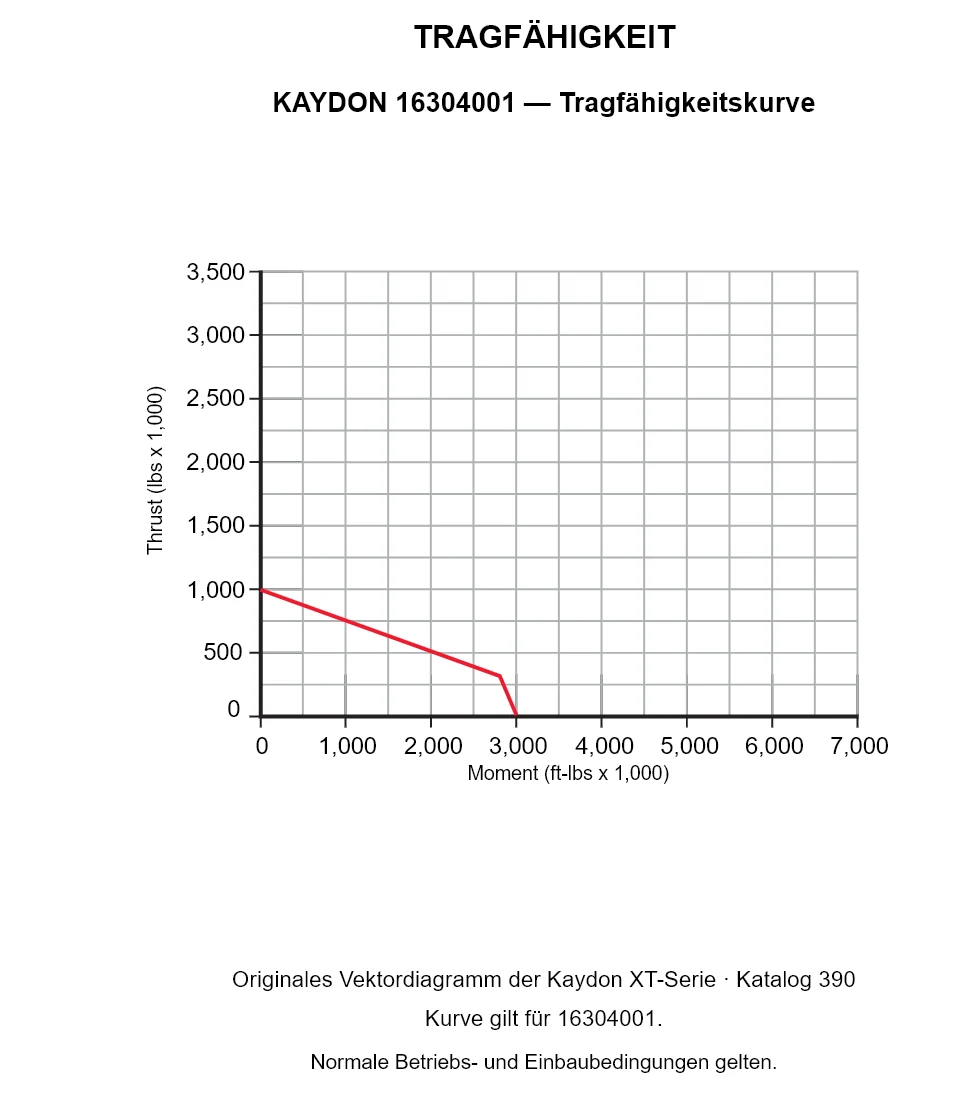

KAYDON 16304001 — Tragfähigkeitskurve

KAYDON 16304001 — Tragfähigkeitskurve

KAYDON 16304001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

KAYDON 16304001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16304001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
